这篇教程是向土木工程网的朋友介绍3dsMax打造精美逼真的欧式壁灯方法，壁灯的右面的有很多浮雕花纹的灯，这在MAX中可以用置换贴图，但模型的面数要增加很多，而且要在PS中画好，置换贴图也不太容易。那么如果在ZB中来完成的话却轻而易举，效果非常细腻。下面就谈谈自己从3ds Max建模到ZB刻画再到3DMAX渲染的过程。

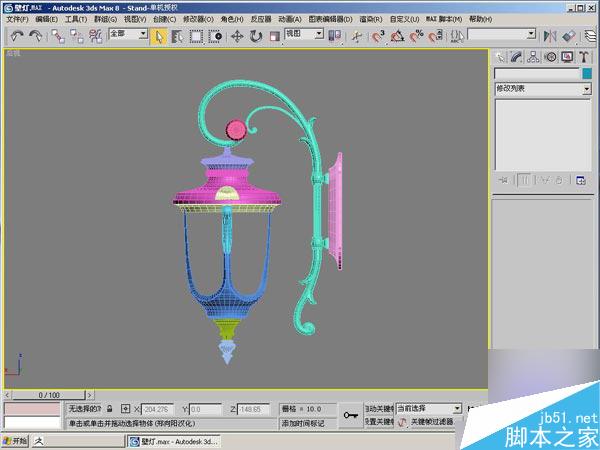

1)在MAX中建好模型，面数不要太多。检查一下不要有重合的点，布线要合理，然后把模型分成若干部分。（此图中一个颜色为一个部分）以便在ZB中可以细致的刻画。

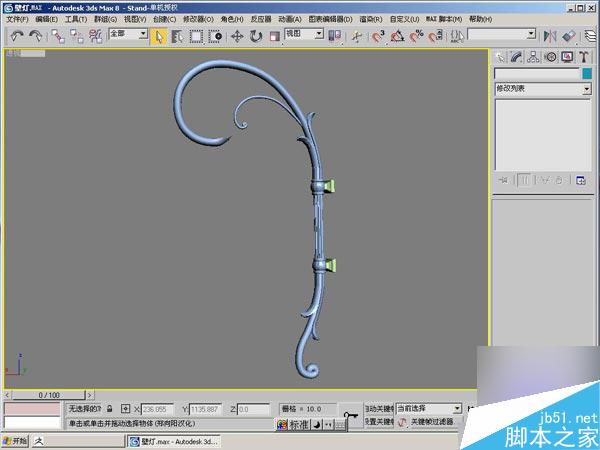

2）删除其他部分，只保留某一部分，（比如图中的底座部分）导出一个obj文件。命名为底座，便于以后的操作。如果不删除其他部分，尽管你只选择图中一个部分，则其它部分也跟着一起导出了。那样以后的工作无法进行。（注意：导出obj文件后，在max复位时，千万不要保存更改，否则你建好的模型就只剩下当前的模型了。）继续再打开全部模型，继续上述步骤，把其它部分逐一导出。

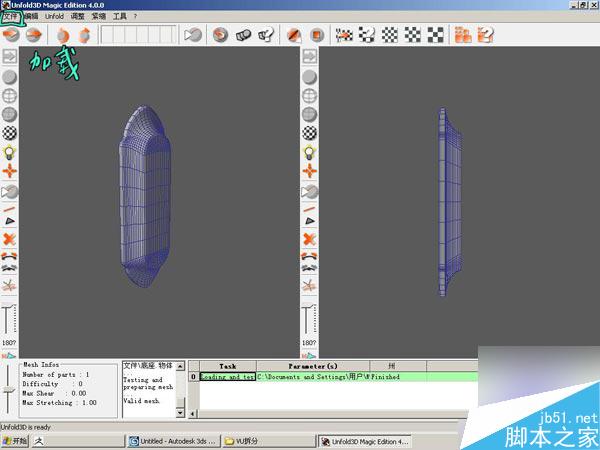

3）下面进入unfold3d中进行vu拆分。它比在max中拆分速度快，效果好。点击文件/加载，导入刚才在max中导出的文件。

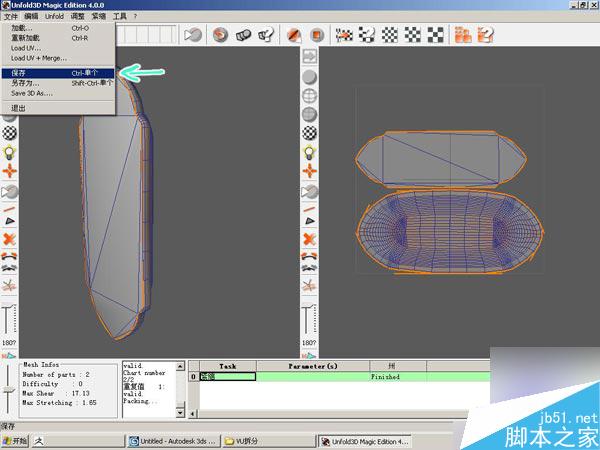

4）不到一分钟就可分完，左面是模型，右面是压平的贴图。橘黄色的线是切割线，分完后点击 文件/保存。（保存后的文件名为: 原文件名+unfold3d.obj）

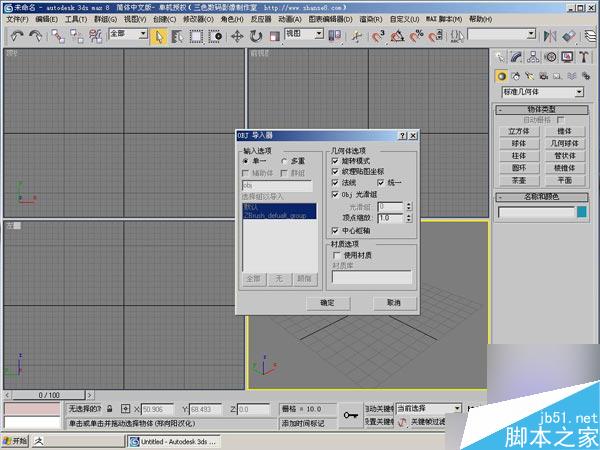

5）在max中导入刚才保存的文件，导入器设置如图

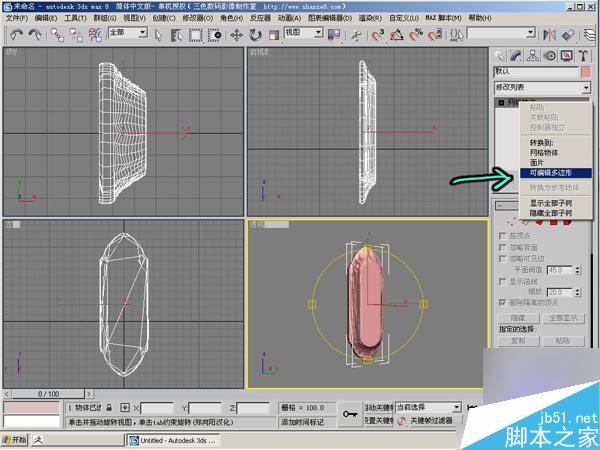

6）把导入的模型变为可编辑多边形。

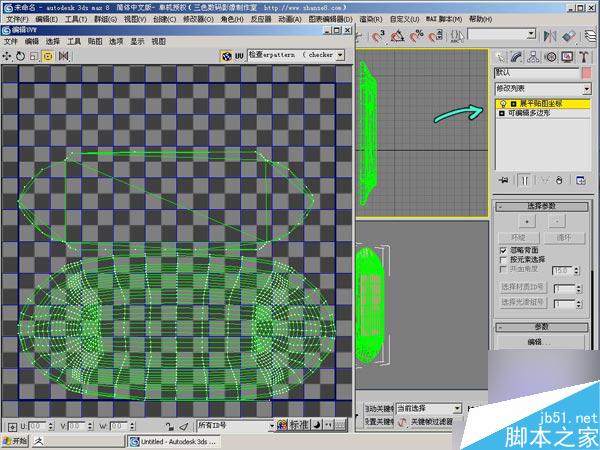

7）为模型加一个展平贴图坐标修改器，并点击编辑，看下展开的vu图。（这步必须进行，不然在zb中会出问题。）

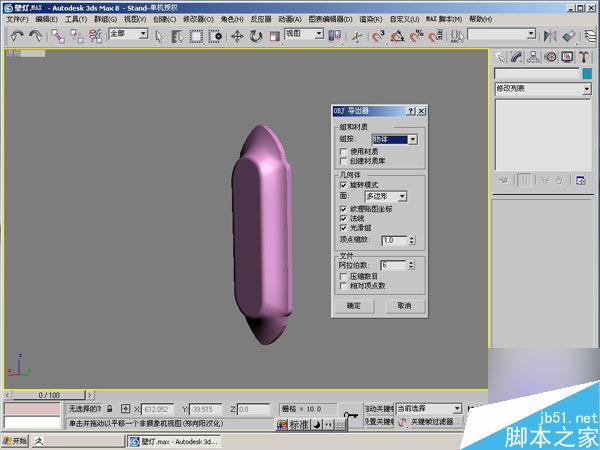

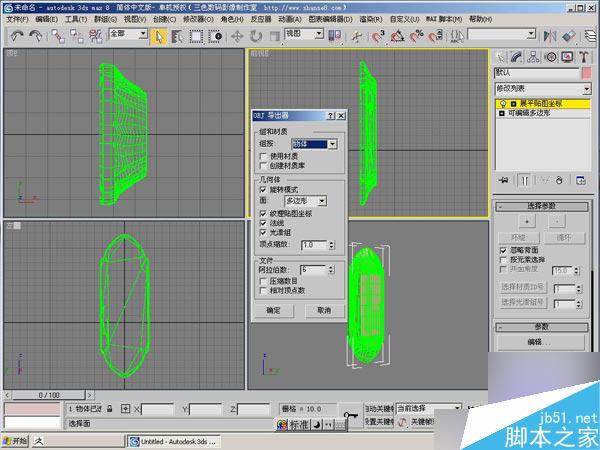

8）导出此模型为obj文件，导出设置如图。
9）这两个物体不用导出，因为没有图案。其他部分都要按上述步骤处理

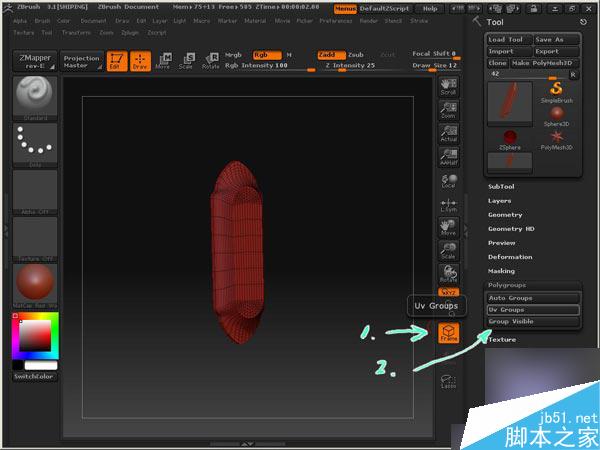

10）在zb中导入刚才max导出的那个文件后，首先点frane，再点uvgroups，旋转图形看各部分颜色是否一样，如有不一样，要返回max重新拆分vu贴图。我的经验是用unfold3d进行vu拆分100%没有错误。

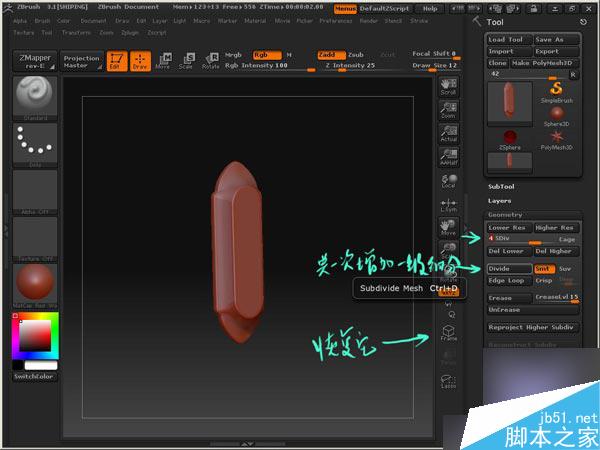

11）点divide增加细分到sdiv=4，就可以开始画了。画到细节部分还可以继续增加细分值。

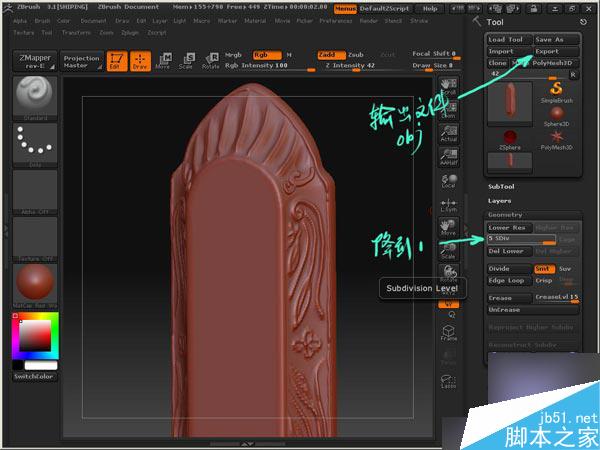

12）画完后，把sdiv降到1，点export输出obj文件。

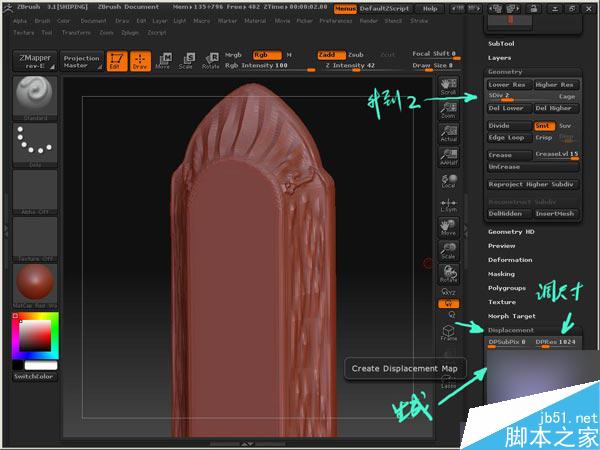

13）把sdiv升到2，点displacement下的dpres调整输出的置换贴图尺寸，然后点create dispmap,生成置换贴图，这时，在上面菜单下有一橘红色的线，迅速伸长后消失，说明置换贴图生成，如果没有这个动作，说明没有置换贴图生成，还得回头找问题。

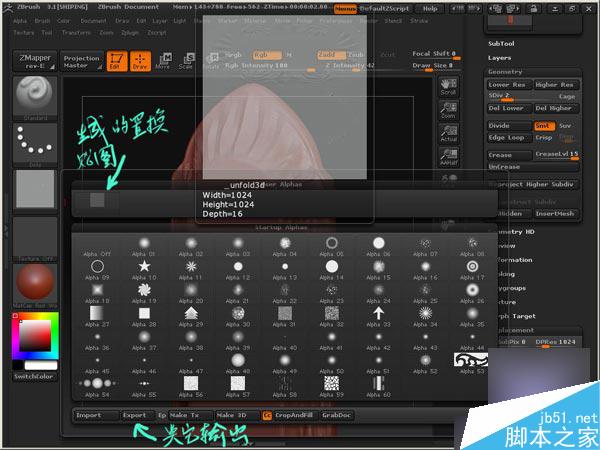

14）点开alpha,选左上角图形（如图），点export输出tiff格式的置换贴图。

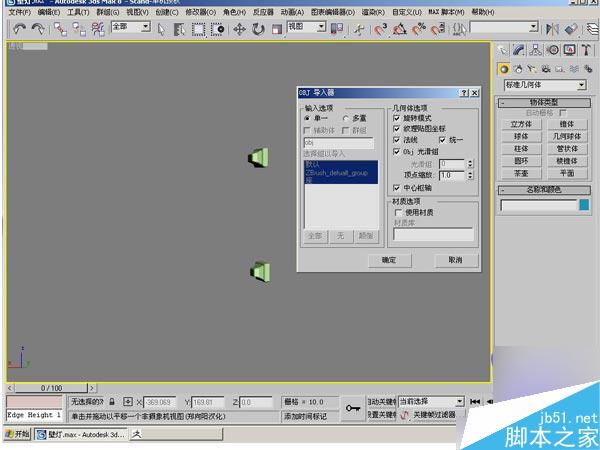

16）在max中导入刚才保存的obj文件，设置如图。

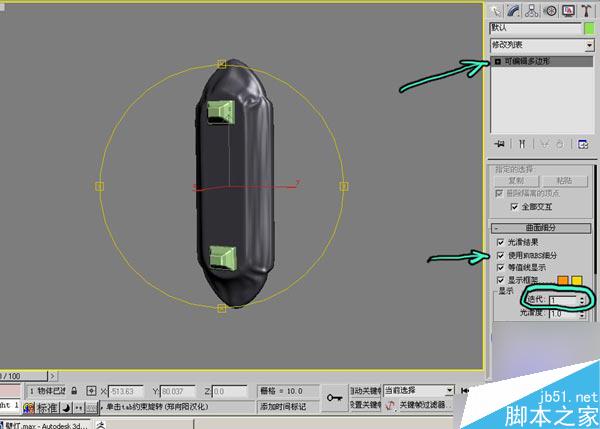

17）把它变为可编辑多边形，否则不能进行下一步。加一个曲面细分。

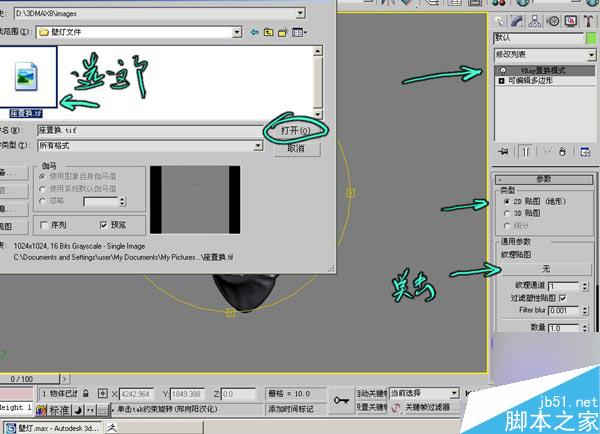

18）加一个vray置换模式修改，参数中：类型改为2d贴图，点纹理贴图下的按钮，找到刚才保存的tiff格式的置换贴图打开。

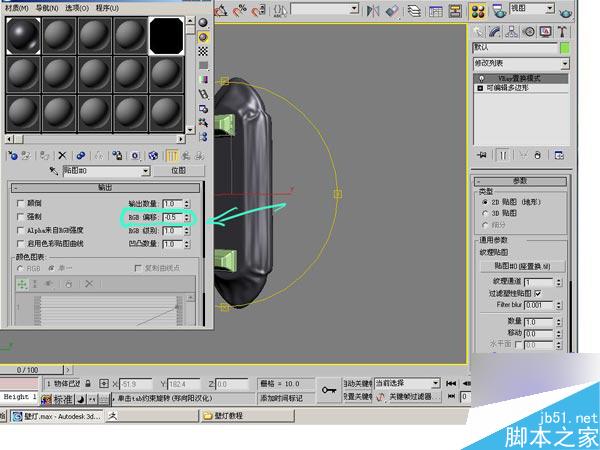

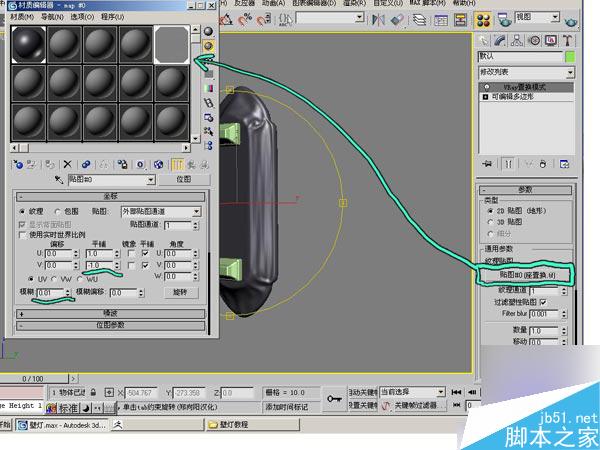

19）把它拖到一个空材质球中（关联方式），做如图调整。
19-2）这里也要调整。

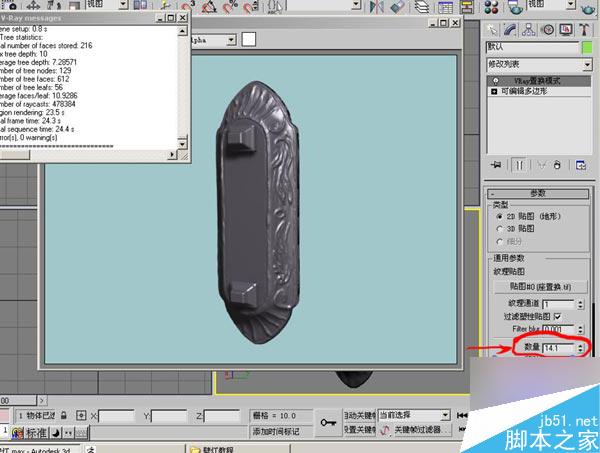

20）指定vr渲染，渲染后，如果凸凹效果不明显，可增加参数下数量的值。
21）把其余部分全部按上述过程操作后，全部工作结束。加灯光材质照相机等，渲染效果。
教程结束，以上就是3dsMax打造精美逼真的欧式壁灯方法介绍，你学会了吗？希望能对大家有所帮助！
