CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，可能会遇到需要将模型导出为CAD立面图的时候，那么遇到这种问题我们应该怎么操作呢？其实很简单，下面我就带大家了解一下，如何利用SketchUp导出CAD立面图的方法。希望对大家有所帮助，感兴趣的小伙伴可以关注了解一下。
方法/步骤
第1步

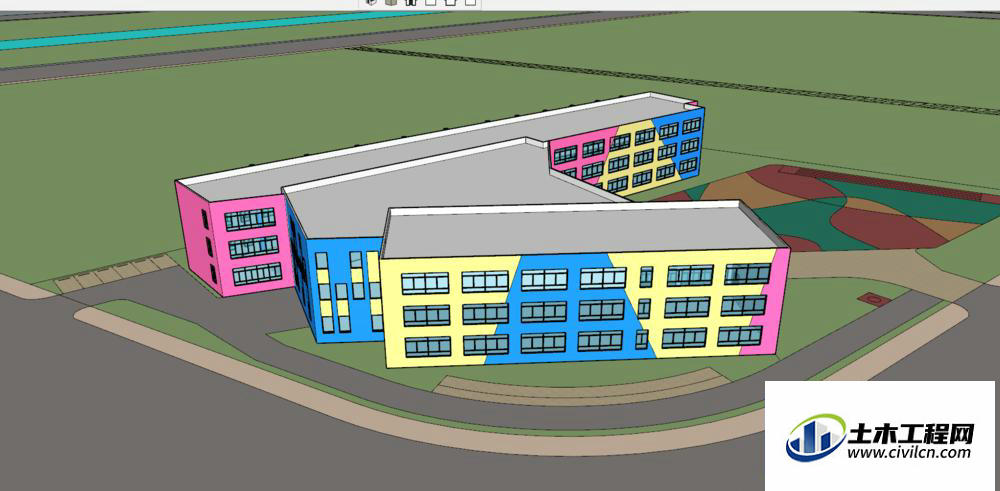

制作精确的SketchUp模型。制作过程中要严格按照平面的尺寸制作，这样才能保证和平面尺寸保证一致。建筑的层高也要按照准确的数值建模。建模过程中注意不要使用贴图。因为贴图无法导出CAD线。
第2步

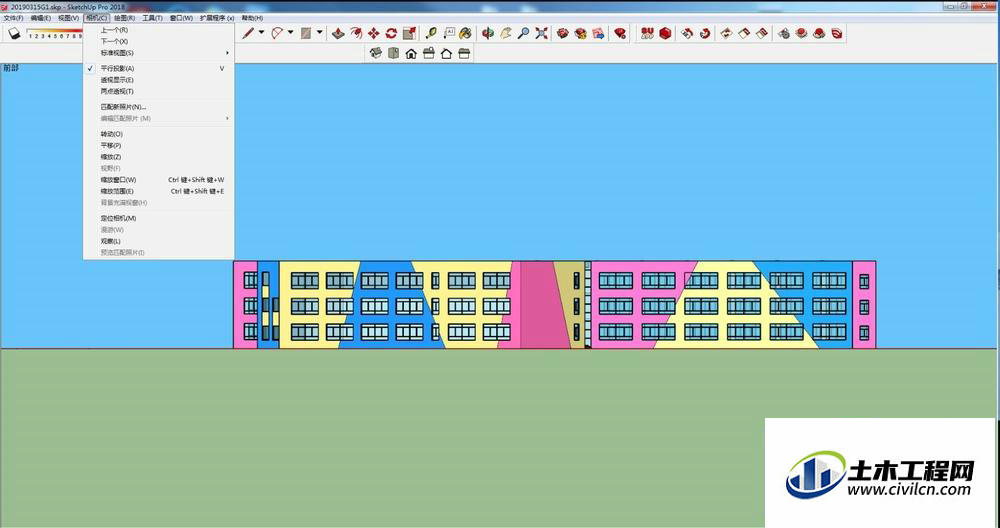

选择要导出的立面。对于正南正北的形体，打开工具里面的视图工具，然后选择东西南北各个立面。选择好以后要把相机里的平时透视打开。
第3步

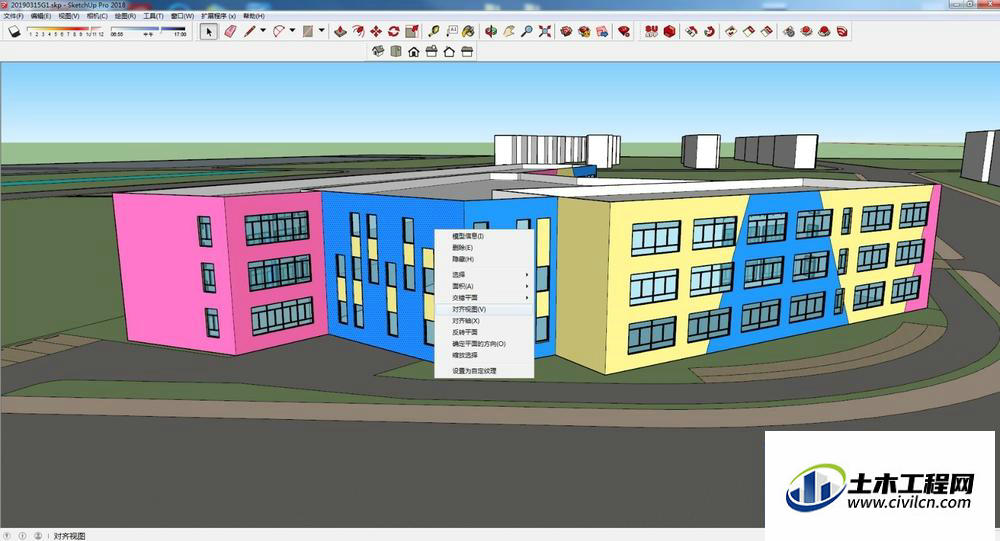

对于倾斜的形体，使用第二步的步骤无法捕捉想要的立面，这个时候就需要选择我们想导出的立面，点击选择，然后右键，对齐视图，打开相机平行投影获取我们想要的立面。
第4步

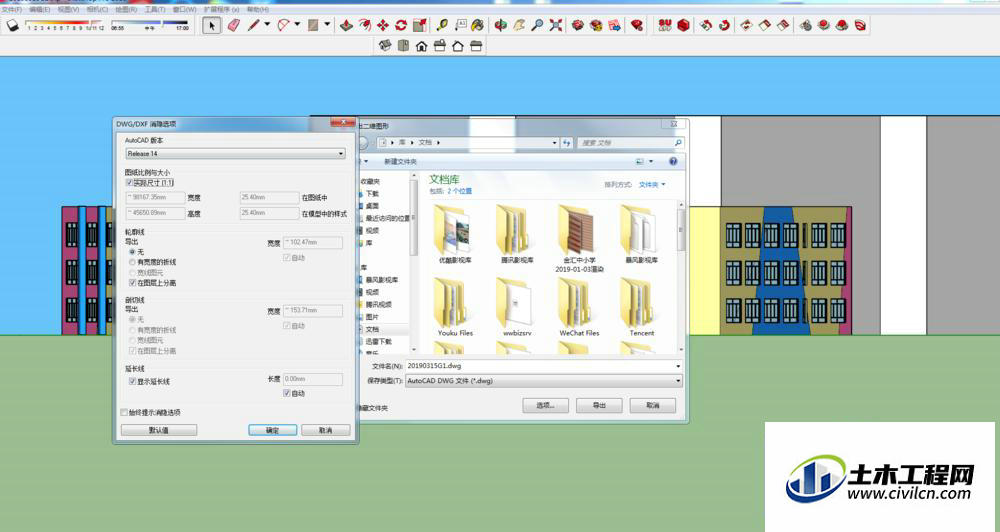

立面确定之后，导出之前要进行单位的设置。保证导出的单位和CAD的单位一致。
第5步

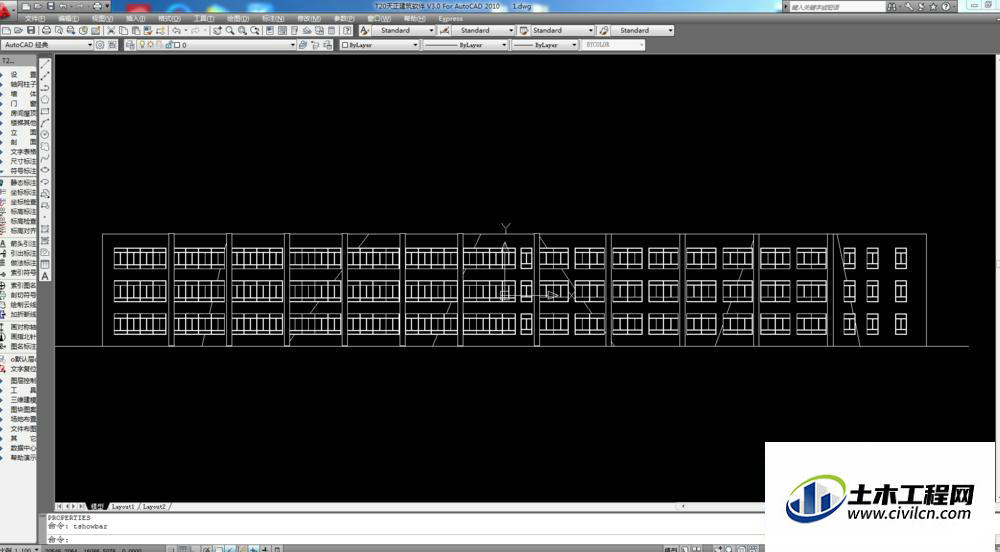

导出CAD立面以后，不能直接运用。要进行立面的深化。立面深化首先删除不要的线。
第6步

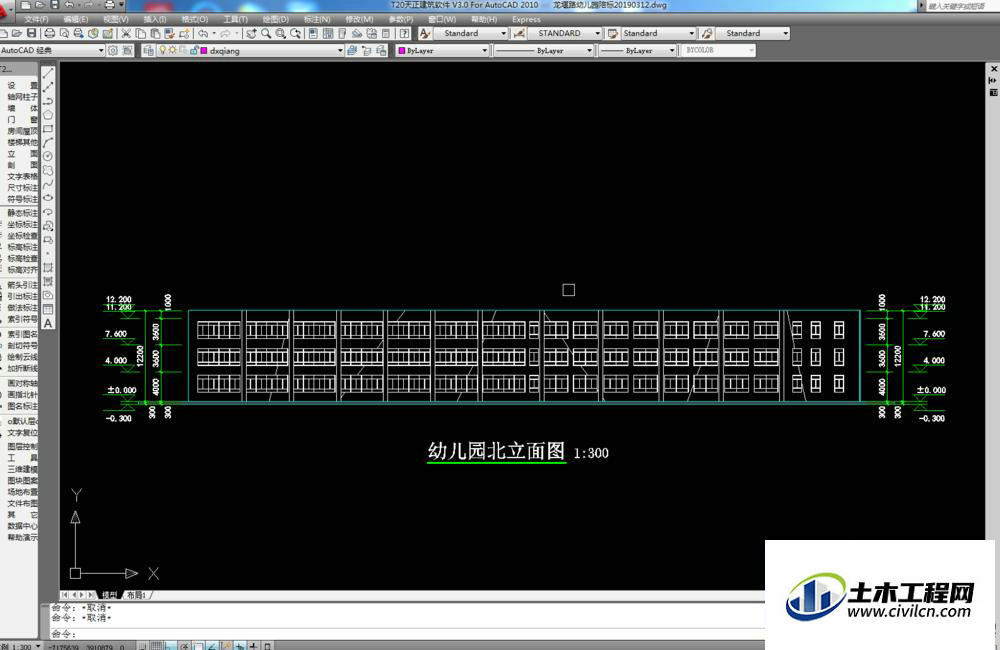

最终的CAD立面图应注意的点有，描绘出建筑的主轮廓线，次轮廓线，区分不同部位的CAD图层，添加标注。这样才是一个完成的CAD制作流程。
