CAD中的动态块是什么?动态块到底有什么用?

     AutoCAD 2007版以前图块双击会进入参照编辑命令,2007版双击会进入块编辑命令,进入块编辑命令后,会弹出一堆工具栏,这些工具到底有什么用?为什么块编辑又叫动态块?怎么样编辑能让图块动起来,图块动起来就有什么作用?
    国产CAD浩辰CAD的2012版也推出了动态块功能,首先为国产CAD的进步感到高兴!
    在他们的宣传文档中嵌入了两个简单的动画,很好地诠释了动态块为什么叫动态块,不妨借用一下。
    块编辑功能给可以给图块定义一些参数、动作,参数和动作的配合可以让图块按照自己的需要动起来,此外,还可以通过将多个图块放到一个图块里,然后设置可见性参数,将多个图块合成为一个图块。

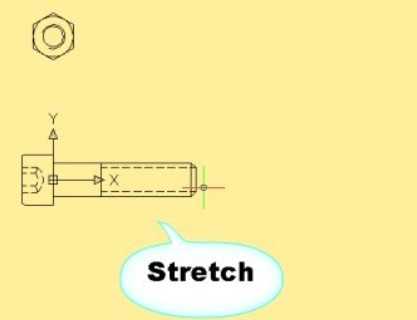

    动态块定义的关键是合理设置参数和动作,让图块按我们的需要进行变化。下面是一个螺钉的动态块,通过设置线型参数和拉伸动作的配合,可以改变螺钉的长度。此外通过参数和查询动作配合,可以通过调整螺钉的型号。


    怎么样,很方便吧,一个图块就可以派生出数十个图块,怎么样,很好吧。
    我们再来看看可见性能做什么?看看下面的例子,我们可以把好多图块放到一个图块里,例如将不同类型汽车的不同视图放进一个图块,然后设置一个可见性列表,插入图块后根据需要在列表中进行选择。


    看过上面两个动画知道为什么叫动态块了吧!怎么样!很不错吧!
   先定义普通块,双击就可以进入动态块编辑。定义动态块确实比定义普通块要复杂多了,但千万不要对动态块那一堆按钮所吓倒,找一两个实例教程的话跟着做一做,也很容易就学会了,孰能生巧,多用几次就不觉得复杂了。
