CAD教程——如何添加填充图案

填充图案方法如下:

可以利用系统的“图案填充”命令(操作前请注意关闭汉字输入法)

1、在命令行输入:h   空格   (调用“图案填充”命令)

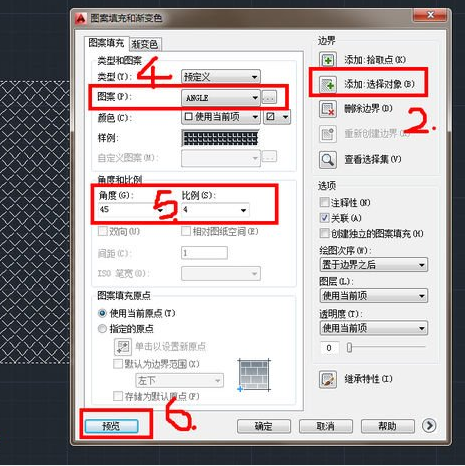

2、在弹出的对话框中点击“边界>添加:选择对象”按钮

3、点击工作区上要填充的对象

4、在又弹回的面板上,选择“类型和图案>图案”右侧的下接箭头,选择自己需要的填充图案,

5、在“角度和比例”参数区,调节“角度”值“比例”值。让填充的图案纹理进行旋转或者放大。

6、点击预览按钮(预览当前参数的填充效果)

7、任意点击返回参数面板

8、重复4、5、6步操作,

9、满意后按下确定键结束命令
