CAD制图，大家必定听过，但是如何画呢，其中的步骤过程又什么，需要注意的地方统统介绍。
1首先观看你测量回来的户型图的草稿，一般是自己勾画回来的。
2回到工作台进行分析，整理图纸，最后打开软件CAD进行工作，如果安装有天正的效果、效率都会加快。

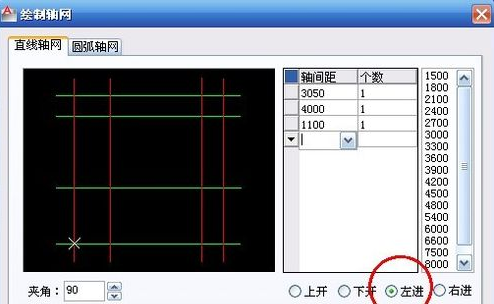

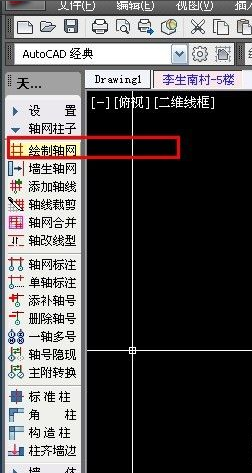

3点击轴网柱子-绘制轴网，进行输入墙体的尺寸
4我们输入横竖两种数据，如果家居面积很小，可以省去这一步。

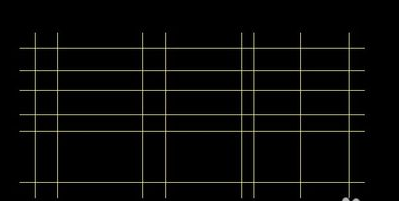

5画好后的轴线是这样的密密麻麻好多线。
6现在把画好的轴线变成墙体。

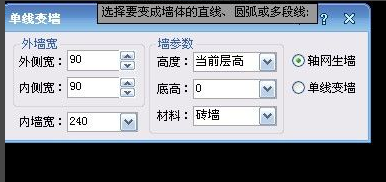

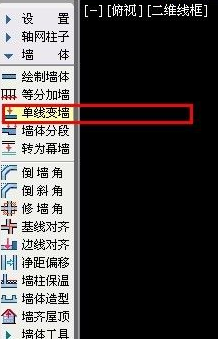

7我们鼠标全框选轴线状态点击生成墙体。
8输入好墙体的厚度，比如：240、180、120数值。记得这里输入的数值是对半分的。

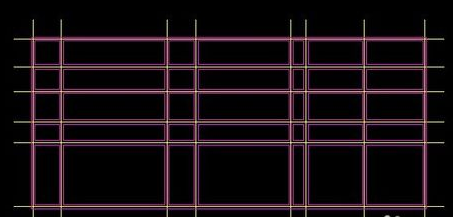

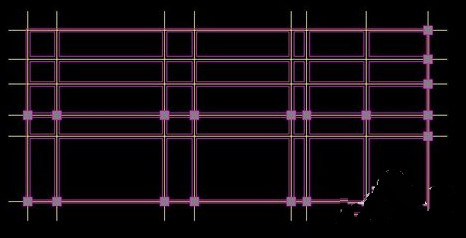

9轴线现在都变成了双实线的墙体。

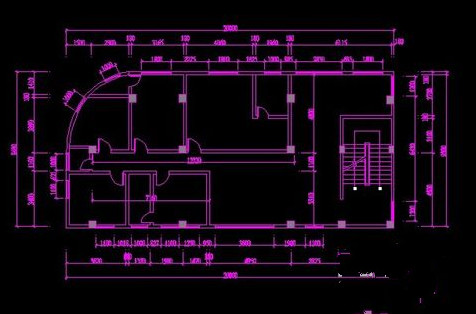

10我们在对户型图进行详细的标注尺寸。这个地方比单单用CAD要方便，快速。

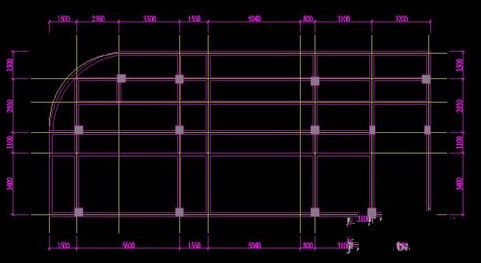

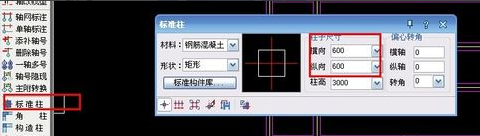

11按实际发生，我们给画上柱子。柱子这里要输入好柱子的长宽尺寸。
12点击位置按好柱子。

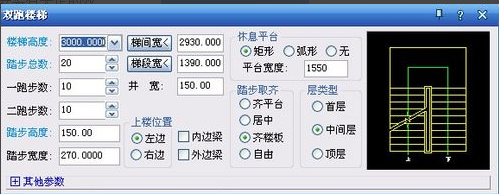

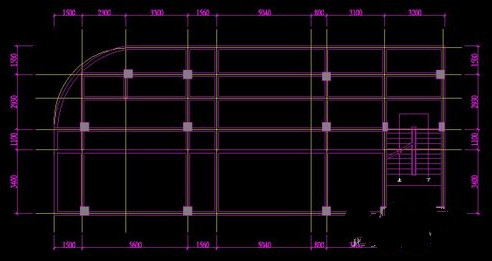

13接着画上楼梯，点击左边的楼梯工具，找到双跑楼梯。输入楼梯的台阶个数，宽度，高度，平台等参数。

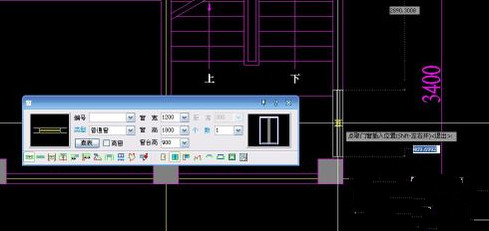

14放在合适的地方后，继续添加户型中的窗户。这里输入调整好窗户的长高数值。

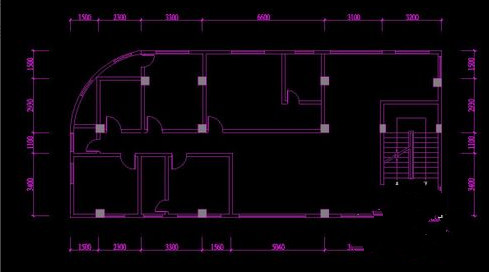

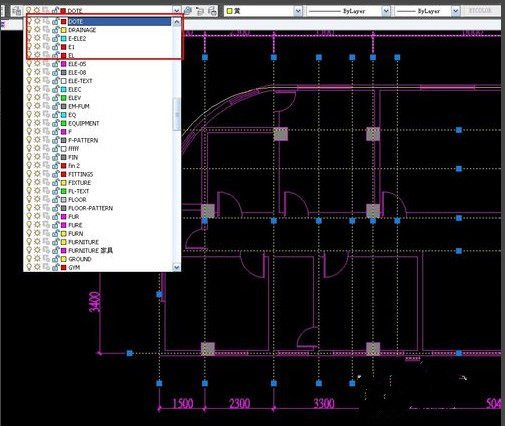

15我们把刚才的轴线，统统进行隐藏，记得别删除了，因为以后可能会需要用的上。在0号线上进行操作。

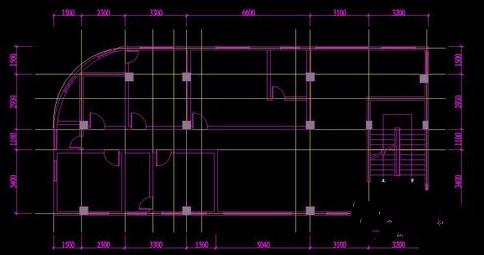

16整理好标注，美化下图纸，就可以了，剩下的工作就是放入沙发，床位，厨具，洁具等布局。
——————————————————————————————————————————————————————————————————————————————
