下面介绍用cad如何对三维图形进行剖切，抽壳。
方法/步骤 对三维图形抽壳

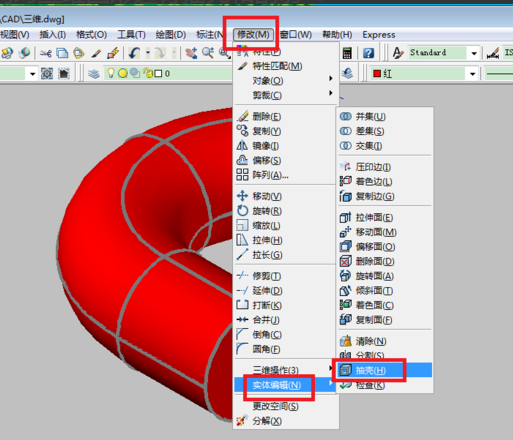

1选择修改/实体编辑/抽壳。

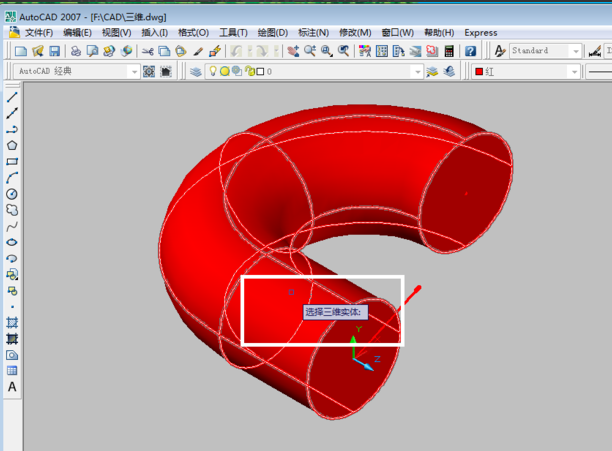

2选择需要抽壳，的三维实体。
3然后选择删除面，按回车确定操作。

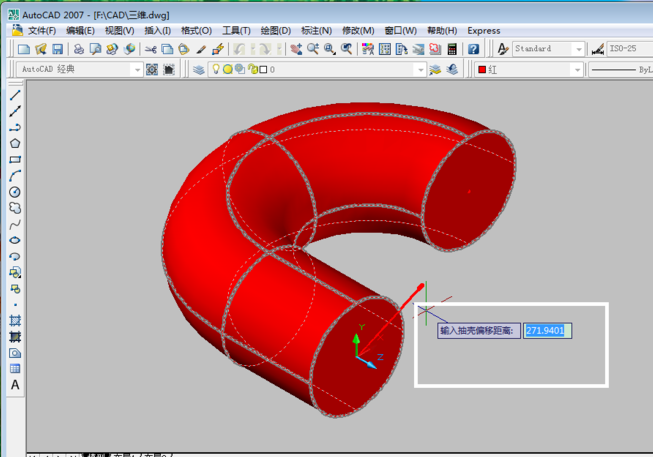

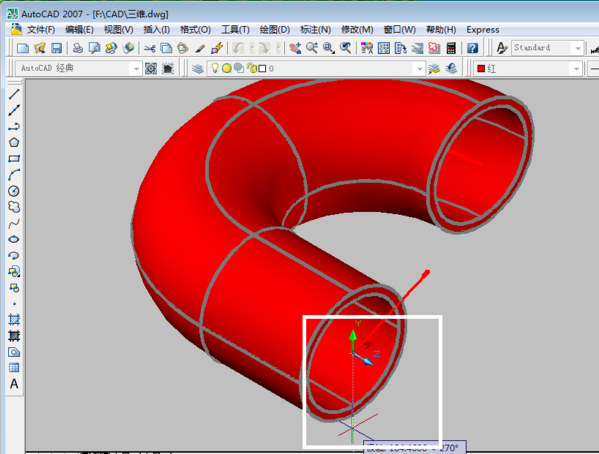

4选择适当的抽壳距离（壳的厚度），回车确定。

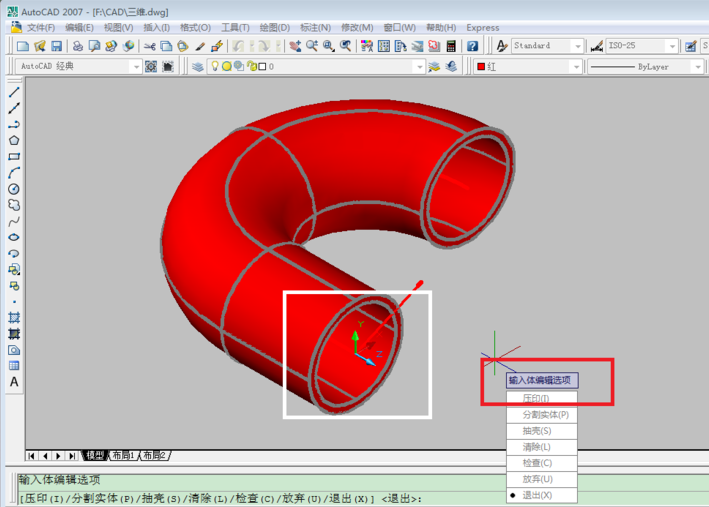

5之后多次回车确定操作，后面的抽壳是指下一步操作，一开始已经抽壳，直接回车确定。

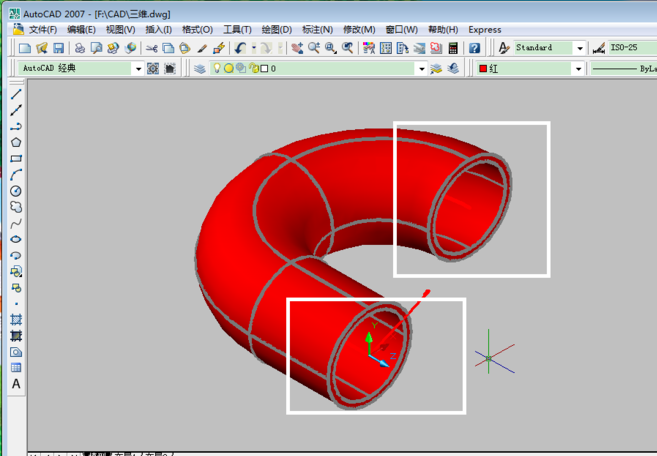

6下面为抽壳后的效果。
方法/步骤2 剖切

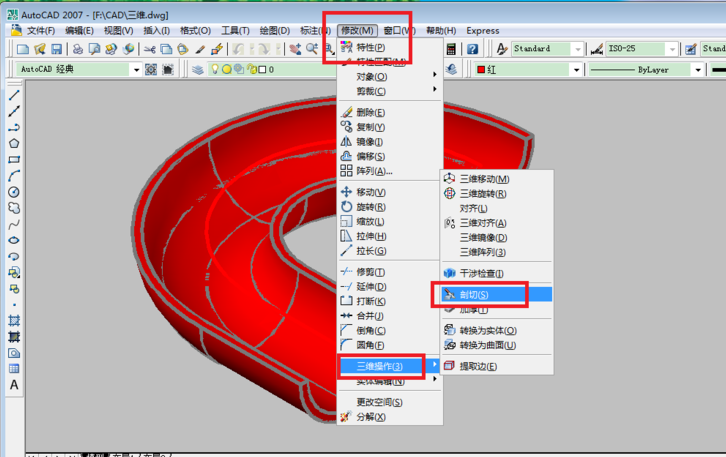

1选择修改/三维操作/剖切。如图。

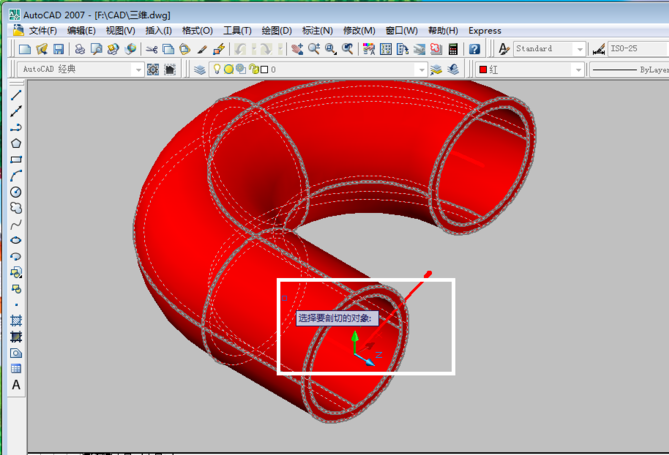

2选择剖切实体。

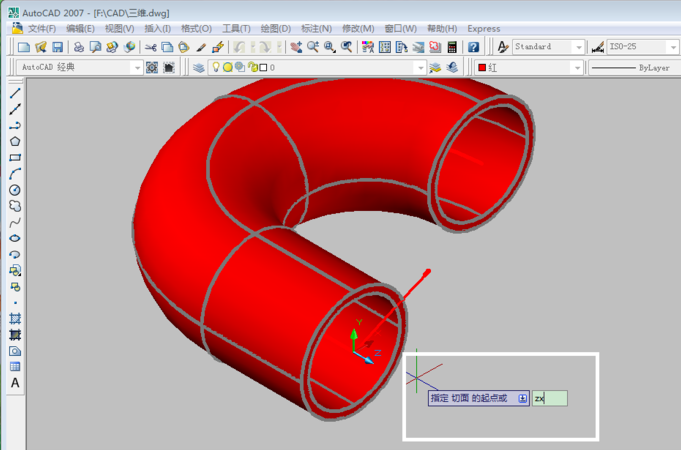

3输入需要剖切的坐标系，并回车。图中为zx坐标。
4选择，已经输入坐标上的两点。选择坐标0点，在向下拉，在z轴点选，回车确定（图中）。

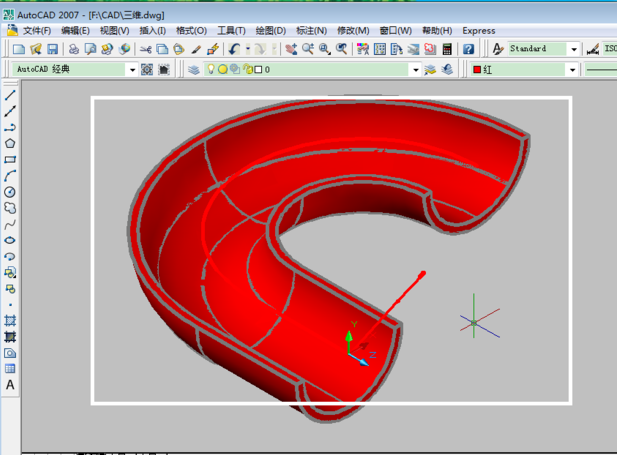

5下图即为最后的剖切效果。
注意事项
该经验只为一般操作。要根据实际情况操作。
—————————————————————————————————————————————————————————————————
