如何修改CAD中图块内图形的颜色

一个普通图形，假如图层为红色，可以选中改为蓝色。但一个在0图层创建的块，在一个红色图层，选中却不能改为蓝色，只能双击进入修改颜色吗？

创建图块前图块所在的图层和属性设置决定了这种继承关系。

1、图层的继承关系

2、颜色、线型、线宽的继承关系

我们以颜色为例。

颜色设置为Bylayer（随层），颜色与图形所在图层保持一致。如果图形原始层在0层，块内图形颜色随着图块插入的图层变化；如果原始图形不在0层，则不跟随图块插入的图层变化。修改图块颜色，块内图形不跟随变化。
颜色设置为Byblock（随块），颜色与图块一致，修改图块颜色，块内图形跟随变化。
颜色设置为红、绿、蓝等特定颜色，图形始终保持位原色，无论如何修改图层和图块颜色，块内图形都不跟随变化。

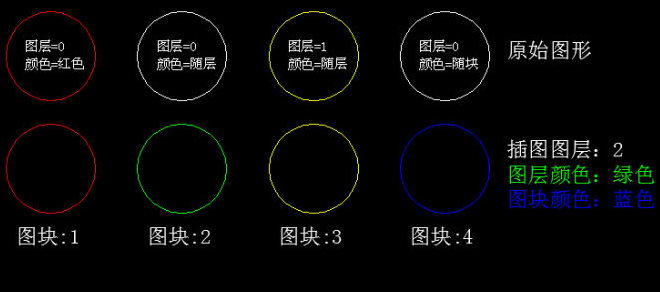

通过一个简单的对比就知道是什么效果了。我们在一张图中设置三个图层，0层是白色，1层是黄色，2层是绿色，创建三个圆，分别将颜色设置为红色、随层、随块，放置0层；然后在1层上创建一个圆，颜色设置为随层；最后将这些图形分别创建成图块，并将图块颜色统一改成蓝色，图块显示对比如下图所示。

从上面我们可以看出，虽然图块插在同一个图层，也设置成同一个颜色，由于原始图块的图层和颜色设置不同，最终图块呈现出四种颜色。就算将四个圆同时选中，创建成一个图块，然后插入图层2上并把图块颜色设置蓝色，最后结果也和上面的图是一样的。

通过这样一个简单的例子，大家应该能弄清楚怎么控制块内图形的图层、颜色、线型、线宽这些属性，不再被同类问题所困扰。

但如果你只是想修改图块中某个图形的颜色、线型或线宽的话，那就只能双击进入块编辑和参照编辑去修改了。

—————————————————————————————————————————————————————————————
