A4的CAD图纸按1:1打印怎么图框不见了?

A4的标准图框大小是210×297,而A4的纸张也是210X297,如果要1:1打印,图框的边线必须正好打印到纸张的边界上,用过这种A3和A4这种打印机的人都应该知道,打印机在打印的时候都会留一定宽度的空白边界,也就是A4纸张的实际有效打印区域200×287左右(不同打印机可能不太相同),也就是四周都有10毫米的空白区域,因此标准的A4图框是不可能按1:1打印到A4的纸张上的。

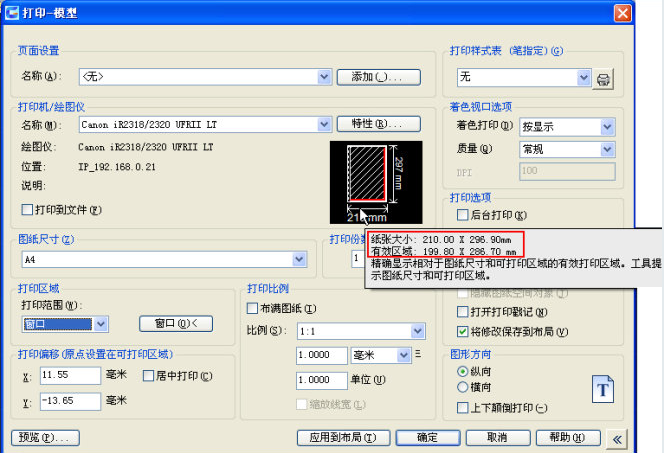

这个从打印对话框里就能看出来,在打印对话框中有个小的预览框,可以显示纸张尺寸和可打印区域,并可以红线显示图形在哪些方向超出打印区域,如下图所示。

A4的CAD图纸按1:1打印怎么图框不见了?A4的图框为什么在A4纸上打不下?


为什么会这样呢?这个问题应该怎么处理呢?

首先标准图框中的外边界就是纸的边界,也就是跟纸是等大的,CAD出图通常都会用专用的大幅面绘图仪,图框外边界是用来裁剪图纸用的。这种绘图仪通常是A0、A1幅面的,绘图仪通常都是用卷筒纸,而且比标准纸张的幅面略宽,例如HP 600系列的,其圈筒纸的幅面宽约有880mm,即比A0(841*1189)略宽,可以实现A0~A5(含按国标规定加长的)各图幅1:1打印出图。

设计单位有时会自定义我们一般将打印出图图纸范围定义为860*L,此L可以定义得很长,而CAD图面里将相同比例的各种规格的图纸均移动排列在此范围内,各图间留有裁剪间隔,比如18mm,然后打印出图时的打印窗口就选定为前讲的860*L,就可以一次将这些排列好的图一起连续打印出来,然后就可以根据图框的外框线进行裁剪了。

但对于一般办公用打印机,比如HP1010,A4打印机,它不是为你打CAD图设计的,设计单位也会配置这样的打印机,这类打印机多用于打印小样。在打印小样的时候,主要检查一下整个图纸打印出来的效果,比例就不重要了,通常选择“布满图纸”,保证图形和图框都能完整打印到纸张上。

当然也不排除有些行业或部分图形A4/A3打印机就可以满足要求。如果要在A4的纸张上按1:1打印A4图框,打印的时候可以框选内边界,也可以框选外边界,只要比例都设置成1:1就行,这种情况下外边框打印不出来是正常的。

如果需要打印图框外边界的话,你只能对图框进行一些修改了。你先看一下你的打印机的可打印区域大小是多少,然后将图框尺寸修改得比可打印区域小一点。

————————————————————————————————————————————————————————————
