CAD创建图块后,选中的图形消失怎么办?

当我们选择图形创建图块后,发现选择用于创建图块的图形从图中消失了,这是怎么回事呢?

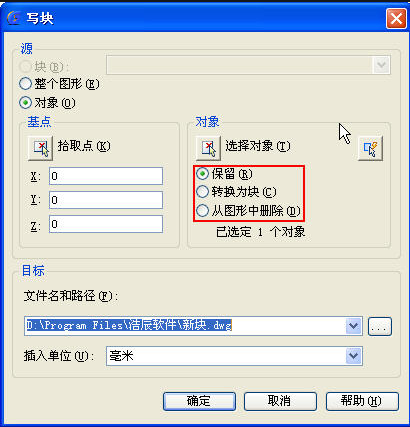

如果你对创建块的相关选项有一定了解,就不会觉得奇怪了。不管你是用BLOCK(B)命令直接在图形文件内部创建块,还是用WBLOCK(W)命令来写一个块文件,都会有几种方式供选择,如下图所示。

CAD创建图块后,选中的图形消失是什么原因?怎么解决?

定义块和写块对话框中选项基本是一样的,但默认选项不同。知道这些选项的作用,就知道为什么有时定义块后图形会消失了,在实际操作中选择哪个操作更合适。下面简单介绍一下这几个选项的作用:

  •  保留:选定的图形保留原样,仍是独立的图形。BLOCK (创建块)会在当前图纸文件中创建一个块定义,用插入(I)命令可以插入此图块。WBLOCK(写块)命令会将图块定义保存为一个DWG文件,用插入(I)命令可以浏览并插入此图块。
  •   转换为块:选定的图形被转换为所定义的图块。BLOCK (创建块)会生成块定义,并将选定的图形转换此图块的块参照。WBLOCK(写块)命令在当前图形中生成块定义,将选定图形转换为此图块的参照,并同时保存一个块文件。
  •   删除(从图形中删除):选定的图形被删除。BLOCK(创建块)会在当前文件中创建一个块定义,用插入(I)命令可以插入此图块。WBLOCK(写块)命令会将图块定义保存为一个DWG文件,用插入(I)命令可以浏览并插入此图块。

创建图块后图形消失,显然是选择了最后的一个选项:删除(从图形中删除),如果不想图形被删除,只需在定义块时选择其他选项就好了,至于选择保留还是转换为块,主要取决于你后面要怎么来使用选定的图形了。

在使用和学习CAD功能时,多关注一下各个选项的作用,在绘图时就会少很多问题。

————————————————————————————————————————————————————————————————————————————————————————
