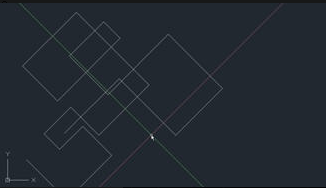

如果一张图纸的坐标系图标是斜的，十字光标也是斜的，那没什么奇怪的，肯定是设置了UCS，直接输入PLAN命令，将视图调整为坐标系的平面视图就好了。但有些图打开后坐标系是正的，但十字光标是倾斜的，这是怎么回事呢？

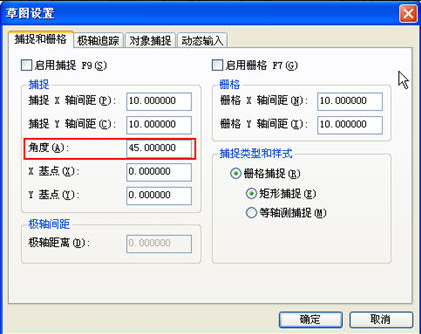

设置十字光标角度的方法很简单，在早期的CAD版本里，你只需右键单击底部状态栏的栅格按钮，在栅格的相关设置中，我们可以找到并设置角度参数，如下图所示。
当绘制电气、暖通、给排水的系统图，或者绘制一些类似的轴测图时，需要绘制数条与X轴呈45度或60的线，有些工具插件可以利用参数来调整十字光标的角度，结合正交（F8），可以很快速绘制出系统图或轴侧图，例如浩辰CAD扩展工具浩辰工具箱中的“线线如弦”命令。
但比较奇怪的是，在高版本的CAD中，捕捉和栅格设置中找不到“角度”这个选项了。我想可能是两个原因：
-
一是CAD提供的极轴工具可以替代这个工具，而且如果合理设置极轴增量角，利用极轴比捕捉角度更方便，而且了解和使用捕捉角度的人并不多；
-
还有一个原因，高版本中栅格用线代替了点，当设置捕捉角度时，栅格线是不显示的，具体什么原因就不清楚了，反正大部分人也不用捕捉角度，干脆隐藏起来得了。
那如果你用的是高版本的CAD，却拿到这样一张十字光标倾斜的图纸，想把十字光标改成正常状态怎么办？只能用系统变量：SNAPANG来控制了。SNAP是捕捉，ANG是ANGLE（角度）的简写，还不算难记。
输入SNAPANG，回车，输入0，回车，就可以使十字光标恢复正常了。
虽然现在栅格设置中没有了捕捉角度的设置，但snapang设置还是有效的，可以直接输入snapang，也可以再绘图过程中输入：’snapang来切换角度。————————————————————————————————————————————————————————————————————————————————————————
