前面讲过，CAD中可以将其他图纸以图块的形式插入，插入后图块跟被插入的图纸不再有任何关系。在CAD中还提供了另外一种方式，就是将其他图纸引用到当前图纸中，这种方式称为外部参照或外部引用，在当前图纸中可以完整显示插入的图纸，但实际图中只保存了插入图纸的路径，原图纸如果被更新，插入的外部参照也会自动更新。
利用外部参照可以实现多专业、多人简单的协同设计。下面简单给大家介绍一下外部参照的基本应用。
CAD中可以将图纸A完整地插入到图纸B中，而且，如果对图纸A进行了修改，图纸B中引用的图纸A也自动发生改变。
图纸引用在CAD中被称为外部参照，外部参照使多专业协同设计成为可能。例如在一些建筑设计院，建筑专业提供底图，其他专业将建筑底图作为外部参照插入到自己的图纸中，然后在此基础上绘制专业设备。
当建筑修改底图后，各专业的底图自动更新。此外，有一些设计单位会规定使用标准的图框，设计人员也喜欢用外部参照的方式插入到图中。
1、

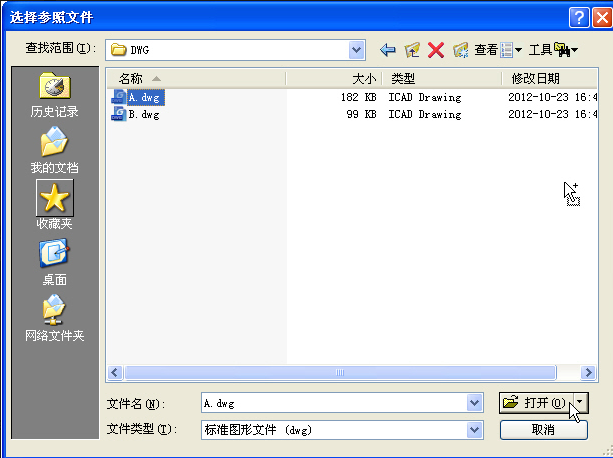

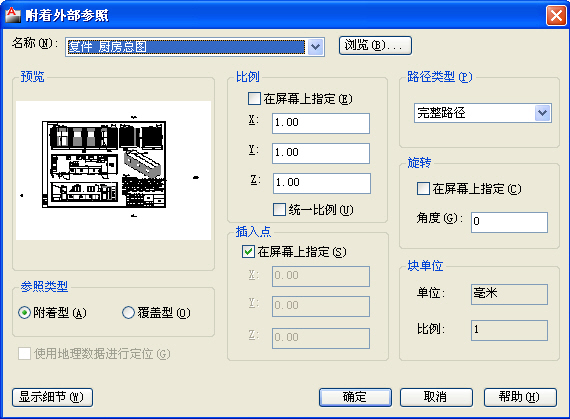

弹出“附着外部参照”对话框，如下图所示。
除此以外，外部参照还分附着型、覆盖型，这个我们暂且不管。另外我们需要观察一下“块单位”，看看是否跟当前图的单位一致，如果不一致的话，图纸将自动按单位间的比例进行转换。
2、
外部参照与图像的插入方式类似，也就是说，当前图纸只是记录了插入图纸的路径信息并引用而已，没有将插入图纸纳入其中。
将图纸A插入图纸B中后，如果我们需要将图纸B发送给其它工程师，应该连同图纸A一起发送，否则图纸B在找不到图纸A的情况下将不能正常显示。

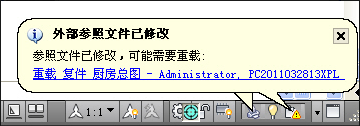

为了更了解外部参照的特性，我们可以保存B图纸，比较一下B图纸在插入外部参照图纸A后和插入之前文件大小的变化。然后我们打开A图纸，在A图纸中新画或删除一些图形后保存，我们返回B，会发现CAD的右下角会弹出一个气泡提示，让我们重载外部参照，如下图所示。
我们用鼠标点一下蓝色的重载图纸提示，外部参照就会更新，我们就可以看到对图纸A进行的修改。
除此以外，我们还可以尝试将图纸A移到其他目录，然后重新打开B，会发现插入的外部参照无法显示，而是显示了文件路径和名字。
外部参照是可以直接转换为图块，输入XREF命令可以调用外部参照管理器，在管理器中可以将外部参照“绑定”变成图块，也可以拆离外部参照等等。
当我们需要讲图纸传给第三方审阅的时候，可以将外部参照绑定为图块，避免在传输文件时遗漏引用的图纸导致部分图形不显示。
此外，对于引用了多个外部文件的图纸，当需要转换或通过网络发送时，可以使用CAD中的电子传递功能，此功能可自动将与当前图纸相关的所有外部文件打包起来，从而避免文件缺失现象。
总结：对于初学者来说，外部参照一般用不到，但我认为大家应该知道外部参照是什么，有什么作用，因此在这里简单先给大家介绍一下。大家如果感兴趣，可以参照帮助或一些其他的教程进行升入的学习。
———————————————————————————————————————————————————————————————
