CAD新手基础绘图练习教程(十四)

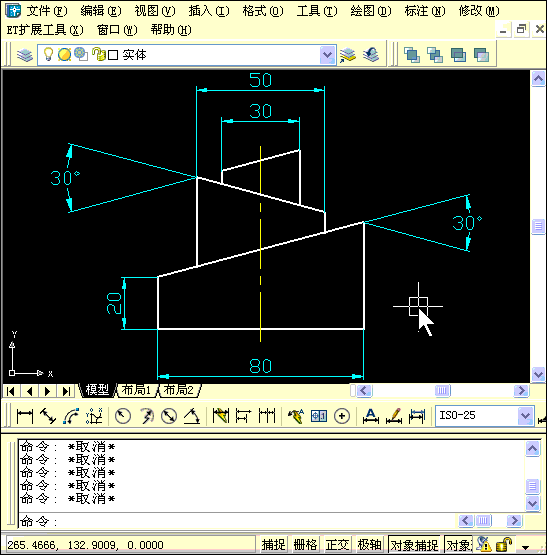

这张图条件给的很充分,就是需要绘制一些竖线和30度角的斜线,然后多余部分修剪掉,整图没什么难点,只是看有没有更简单的方法来绘制这样的图形。

我们先看一下演示视频怎么做的。


在视频中大量使用了夹点编辑的技巧,例如拖动夹点到捕捉点调整直线的长度,利用夹点旋转的同时复制。

此外视频中还使用偏移和格式刷,在观看视频的时候仔细观察命令提示和输入的参数。

———————————————————————————————————————————————————————————————
