我们知道CAD绘图区域的环境也相当重要，这根据个人习惯而来。下面小编把方法都教给大家，一起来学习吧。
cad绘图区域设置的方法：
一、适当修改系统配置
使用菜单栏中的“工具”→“选项”对话框修改系统配置：
1.选择“显示”选项卡，修改显示精度为2000(最高20000，圆和圆弧的显示更平滑，但可能显示速度变慢)。
2.选择“用户系统配置”选项卡，自定义鼠标右键功能。“默认模式”选择第一项“重复上一个命令”，“命令模式”选择第一项“确认”。这样能提高绘图速度，当然也可不作改变，这要以个人习惯而定。

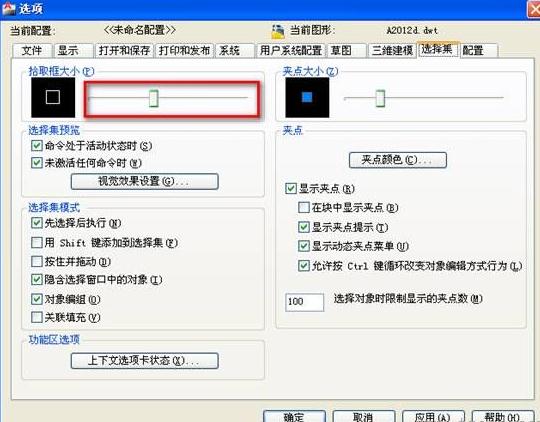

3.选择“选择”选项卡，将拾取框大小调整到中间偏左位置，拾取框大小变大，在绘图时更容易拾取对象。
二、确定图形单位
从“格式”下拉菜单中选取“单位...”打开“图形单位”对话框，设置长度单位为小数即十进制，其精度为0;设置角度单位为十进制，其精度为0;设置缩放拖放内容的单位为毫米。其余采用默认设置。
三、确定图形界限
默认绘图界限为420×297，图纸幅面为A3横放。改变图形界限，可从菜单栏中选取“格式”→“图形界限”，根据命令提示，输入相应数值，依次回车，则完成图形界限的改变。单击状态行上的“栅格”按钮，打开栅格，栅格布满设置的图形界限之内的范围。
四、辅助绘图模式作必要调整，对状态栏各项进行设置
1.要关闭“捕捉”，这样绘图时不会捕捉到栅格上的点。
2.右键单击“对象捕捉”按钮。

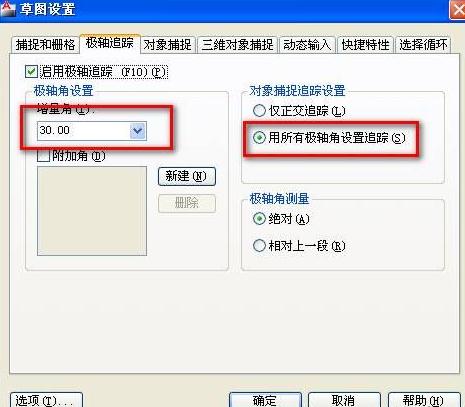

(1)在“极轴追踪”选项卡中，选中“启用极轴追踪”;将增量角设为30度;选中“用所有极轴角设置追踪”，保证在绘图时向各个方向都能出现追踪线。
(2)在“对象捕捉”选项卡中，将端点、中点、圆心、象限点、交点、垂足、切点这7个常用的选中，在绘图时若感觉捕捉点太多，出现互相干涉现象，可随时关闭多余的捕捉点，若有时需要用到特殊捕捉点，可利用“对象捕捉工具栏”中的临时捕捉点进行捕捉。

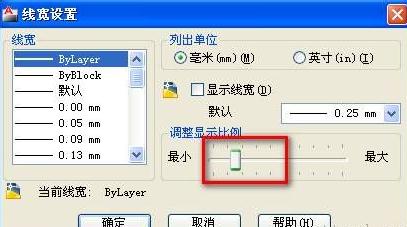

3.按下“线宽”按钮，同时调整线宽显示比例。具体设置方法是：右键单击“线宽”按钮，将“调整显示比例”滑块拖到左边第二格中间位置，这样显示的图线宽度比较适中。

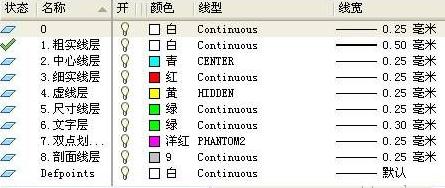

五、创建图层
用图层来管理中心线、轮廓线、虚线、剖面线、尺寸标注以及文字说明等元素，不仅能使图形的各种信息清晰、有序，便于查看，而且也会给图形的编辑、修改和输出带来很大方便。

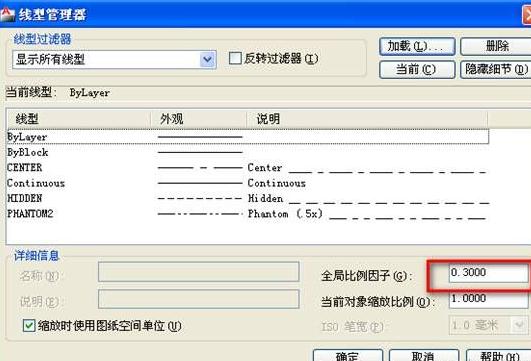

注意：为了防止虚线、中心线显示为实线，还要将线型全局比例因子设为0.3。设置方法是：从菜单栏中选取“格式”→“线型”，弹出“线型管理器” 对话框，在“线型管理器”对话框下部的“全局比例因子”文字编辑框中输入整体线型比例0.3(如果下方没有详细信息，可点击右上方的“显示细节”按钮)。
注意：线型比例0.3适用于1:1比例显示，用于计算机按1:1打印出图，若图形过大或过小，充满屏幕后，点画线、虚线显示比例要根据实际情况调整。
六、创建文字样式

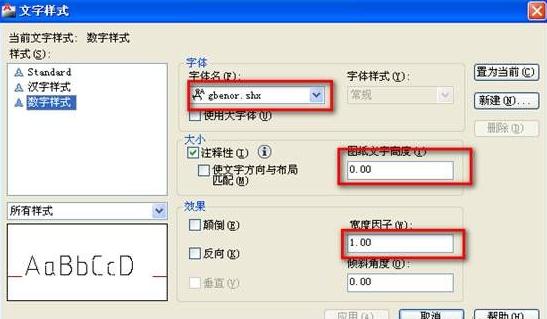

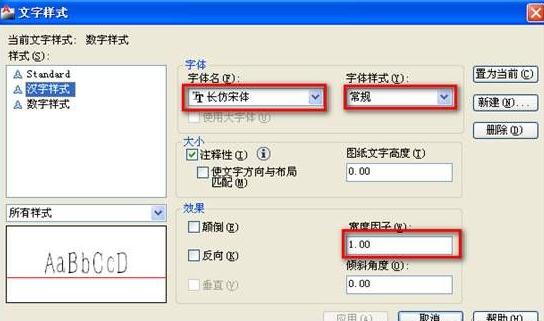

为了使图样中的文字符合制图标准，可作如下设置：(格式/文字样式)

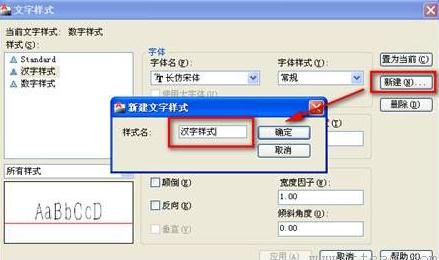

1.汉字样式：
(1)字体选
长仿宋体(注意：不要选择“
@长仿宋体”字体，否则输入的汉字将倾倒)。
(2)高度取0(如果在此输入一个非零值，AutoCAD将此值用于所设的文字样式，标注文字时，字高不能再改变。此处一般使用“0”，在标注文字时，系统会提示输入高度。)。
(3)宽度因子取1(由于长仿宋体本身字体较窄，不需要变窄，对于“宋体”等方体字，此处可取0.707，宽度会变窄)。
七、创建标注样式
AutoCAD中的缺省样式与我国的制图标准不完全一致，而尺寸标注又比较复杂多样，具体标注要根据图形情况而定，所以在设置绘图环境时，可只作一些共性的设置：(格式/标注样式/修改)

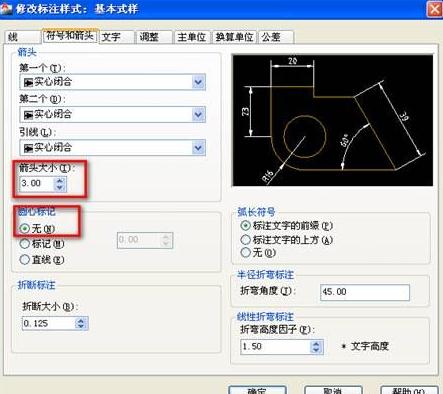

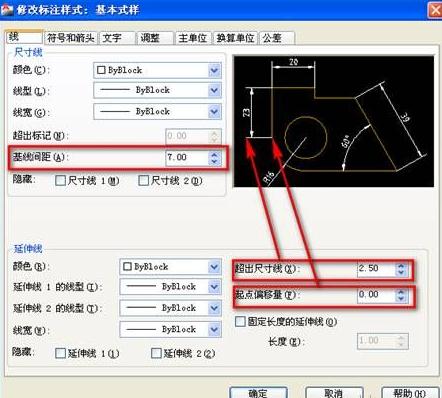

1.“直线和箭头”选项卡设置：
基线间距为7，超出尺寸线取2.5，起点偏移量为0，箭头大小取3。
2.“文字”选项卡设置
文字样式选取已经设置好的数字样式，文字高度取3.5，从尺寸线偏移为1。
3.“调整”选项卡设置：

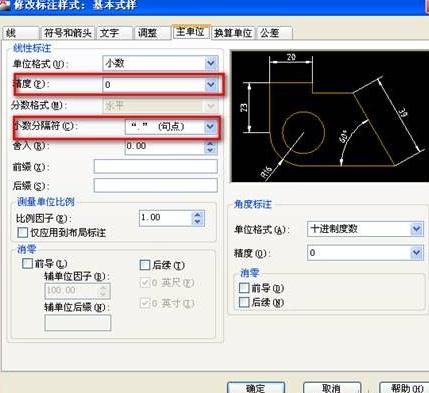

4.“主单位”选项卡设置：注意小数分隔符选“句点”。

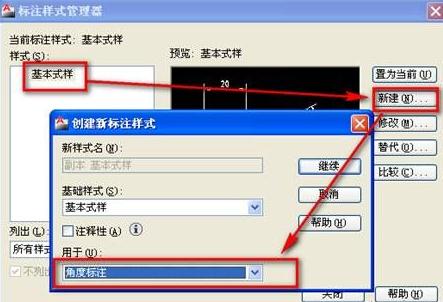

5.以以上设置为基础，可进行各种新建样式的设置，比如，角度标注样式、非圆直径标注样式、连续小尺寸标注样式、带尺寸公差标注样式等等，读者可在实际应用中选择适合自己习惯的设置方式，在此不作赘述。

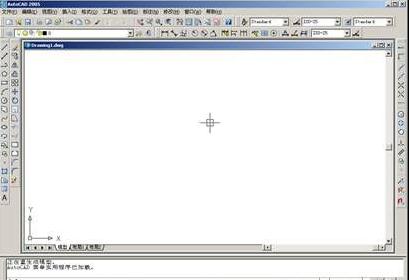

八、打开常用工具栏
做了以上设置后，还要将工作界面适当调整，打开“标准工具栏”、“格式工具栏”、“图层工具栏”、“标注工具栏”、“绘图工具栏”、“修改工具栏”、“对象捕捉工具栏”，关闭其余不常用的工具栏。
九、建立模版内调用块
为了方便设计是直接调用粗糙度、基准、齿轮参数表、图幅等元素，可在模板中建立相应的块，采用insert快捷命令直接调用，会省去很多重复工作。
以“粗糙度”为例：
1)首先画好：

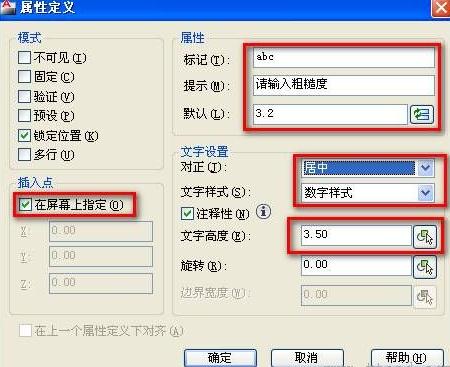

2)绘图à块à定义属性：
3)点“确定”，将标记“ABC”插入到如图位置。
4)绘图à块à创建，或使用快捷命令“Block”，完成块创建。
5)使用，快捷命令insert。
你也可以用同样的方法建立基准，齿轮参数表等块!
十、至此，绘图环境的设置基本完成，最好保存为模板文件(*.dwt)，以后就可以一劳永逸了。
——————————————————————————————————————————————————————————————————————————————
