CAD中的三维拉伸命令怎么使用?

CAD中如何使用三维拉伸命令?CAD的三维建模功能越来越强大了。使用CAD三维拉伸命令可以将二维图形拉伸成三维实体。下面就为大家介绍一种实用的方法。

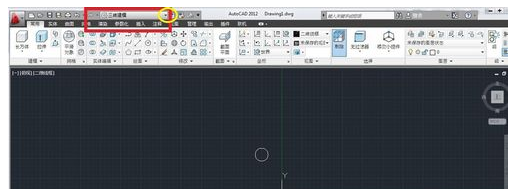

步骤一:打开CAD,点击工作空间右侧的倒三角,进入“三维建模”工作空间。

CAD中如何使用三维拉伸命令?

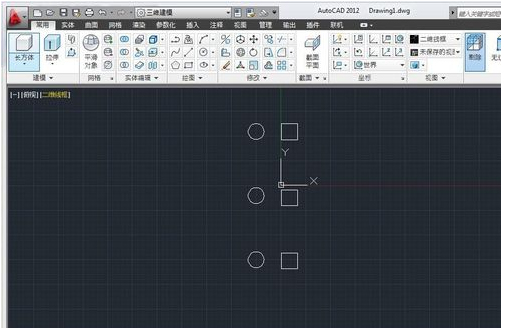

步骤二:分别绘制三个圆形和矩形。输入reg形成面域。

CAD中如何使用三维拉伸命令?

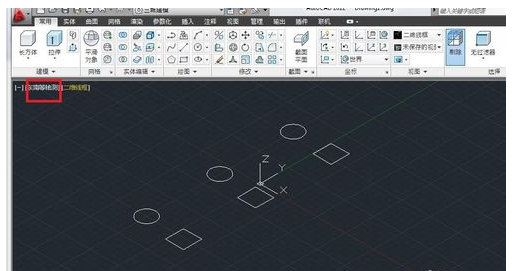

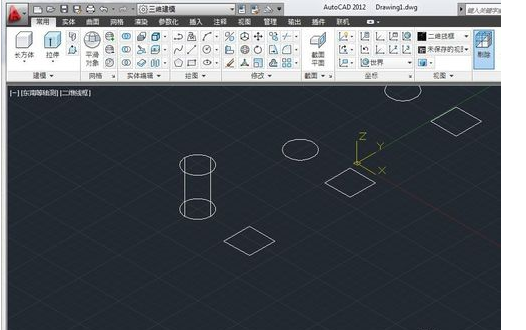

步骤三:切换到“东南等轴测”视图。单击方框中的视角选择”东南等轴测“。

CAD中如何使用三维拉伸命令?

步骤四:在命令行输入“ext”或者点击“工具栏”中的“常用”选项卡中的“拉伸”。此时,注意如果要使拉伸出啦的是曲面则“MO”——“SU”。默认状态下是实体。我们分别创建一个“SO”(实体)和“SU”(曲面)对比一下。

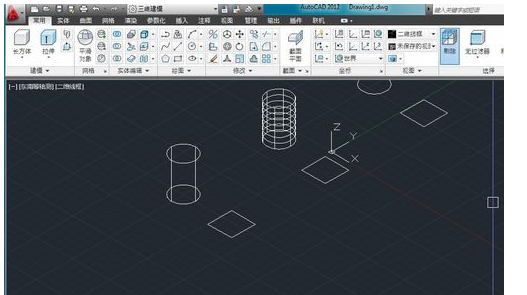

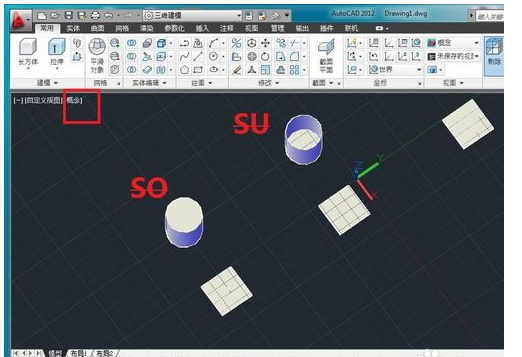

步骤五:“ext”——”mo“——"so"——选择一个圆,回车——填写拉伸的高度。比如我是100半径的圆,我拉伸的高度是300.“ext”——”mo“——"su"——选择一个圆,回车——填写拉伸的高度(300)。更改视觉样式为"概念"。按住shift键鼠标滚轮中键,自定义视角,观察这两个图。可以发现SU下为曲面,SO下为实体。

CAD中如何使用三维拉伸命令?

CAD中如何使用三维拉伸命令?

CAD中如何使用三维拉伸命令?

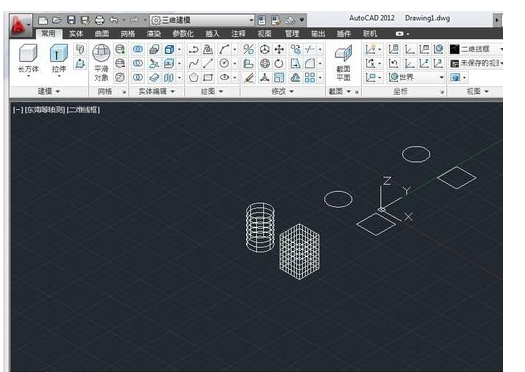

步骤六:按”U“,回车,回车,直到返回拉伸前的状态(每一次回车都会撤销一步操作)。”ext“——选择一个圆和一个矩形,回车——输入300。得到一个圆柱体和一个长方体。输入值为正,向上拉伸,输入为负,向下拉伸。

CAD中如何使用三维拉伸命令?

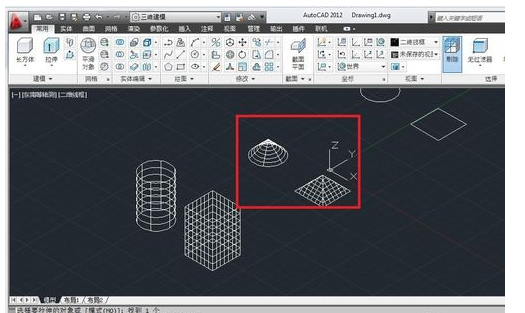

步骤七:”ext“——选择一个圆和一个矩形,回车——”t“(倾斜角)——输入角度如45——输入拉伸高度300。得到一个圆锥体和一个四棱锥。输入值为正,向上拉伸,输入为负,向下拉伸。

CAD中如何使用三维拉伸命令?

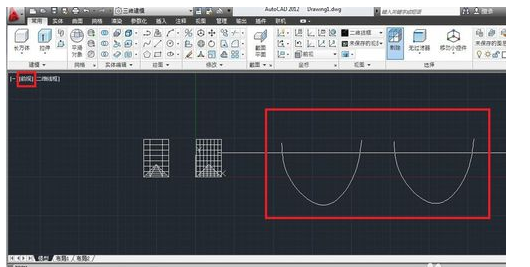

步骤八:切换视角到“前视”。在前视上输入”spl“。做两条样条曲线。

CAD中如何使用三维拉伸命令?

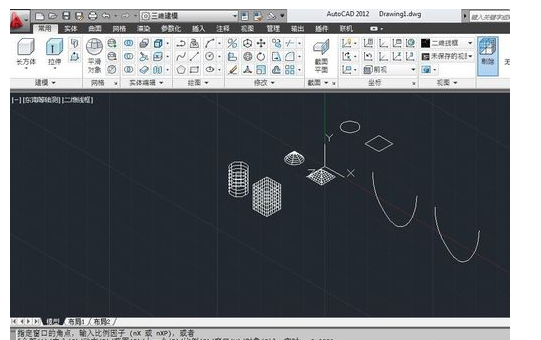

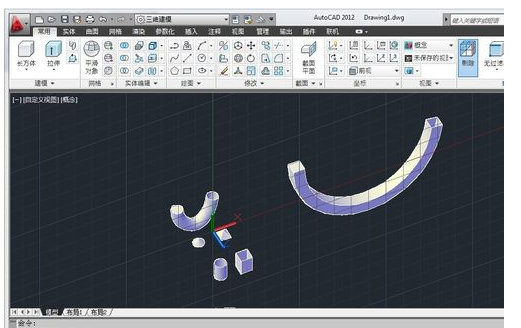

步骤九:切换视角回”东南等轴测“。”ext“——选择一个圆,回车——”p“——选择拉伸路径,也即所画的样条曲线,回车。同理操作矩形的拉伸。切换视角样式为”概念,“切换视角”shift“+鼠标中滚轮键观察所画的所有图。

CAD中如何使用三维拉伸命令?

CAD中如何使用三维拉伸命令?
