如何快速统计CAD图纸中一个图形的数量?

CAD怎么快速统计图纸中一个图形的数量?cad图纸中有很多相同的图形,想统计在这张图纸中相同图形有多少个,该怎么统计呢?下面我们就来看看CAD快速统计图形数量的教程,需要的朋友可以参考下

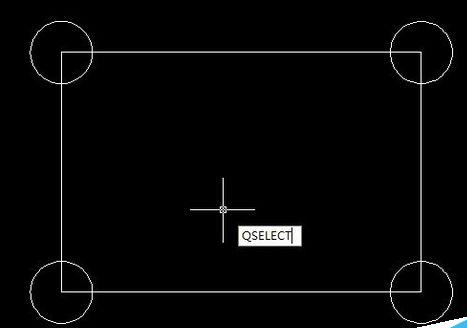

1、在打开的CAD图纸中,输入命令“QSELECT”

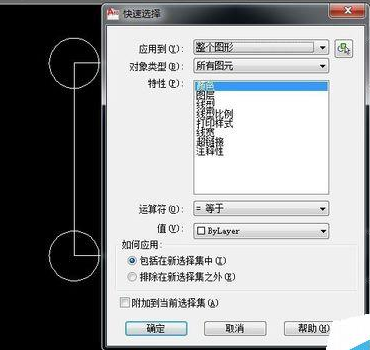

2、按空格键,显示“快速选择”窗口,

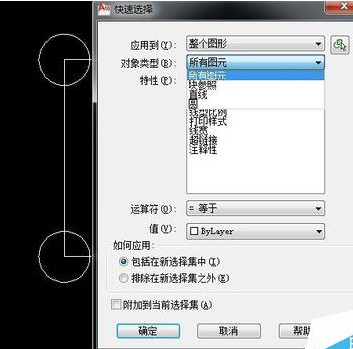

3、选择对应的对象类型,这里现在“所有图元”。

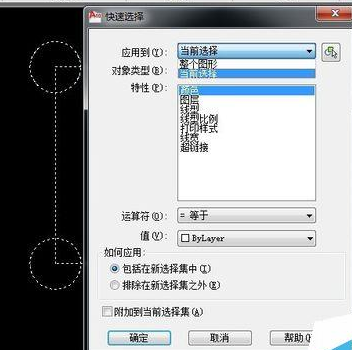

4、选择搜索范围,这里选择已知的图形,应用到“当前选择”。

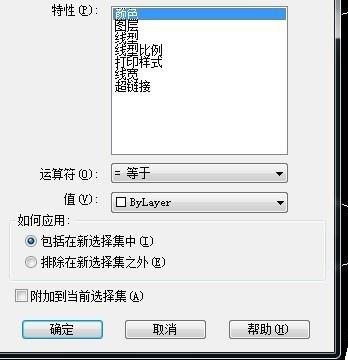

5、选择特性,有颜色、图层、线宽、线性比例等等。

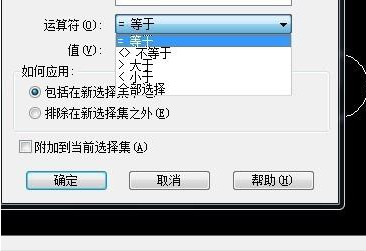

6、选择运算符,有等于、不等于、大于、小于、全选五种。

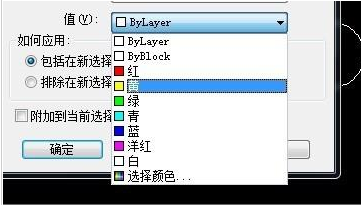

7、选择特性对应的值,每个特性对应的值不一样。

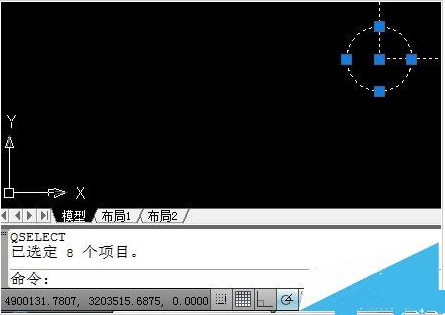

8、点“确定”,在命令栏中就可以显示对象的数量了。

——————————————————————————————————————————————————————————————————————
