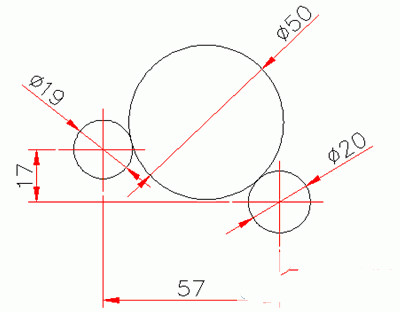

该图两个小圆的直径和相对位置已知，所以我们应该先根据两个小圆的相对位置分别绘制出两个小圆，然后用相切相切半径命令绘制Φ50的大圆，所以此问题就转化为如何快速绘制出图形中的两个小圆的问题了
关于两个小圆的绘制，无非就是快速确定两个小圆圆心的位置
所以问题的最终就转化为确定两个小圆圆心位置的的问题
那么用什么方法可以快速确定两个小圆圆心的位置呢？
第一种：绝对坐标
第二种：相对坐标
第三种：使用捕捉自
当然还有其他方法，如绘制一个矩形，绘制中心线等等，由于这些需要辅助线，不是最简单的，就不再讨论了
下面分别介绍一下上述三种方法
1、绝对坐标法
用绝对坐标的方式，设Φ19小圆的圆心坐标为（0,0），那么Φ20的圆心则为（57，-17），用绝对坐标方式分别画出两个小圆，最后画Φ50的圆，【用绝对坐标画Φ19——用绝对坐标画Φ20——用相切、相切、半径画Φ50】
当然如果题目限制了不让在原点做，那么我们可以提前记录下第一个点的坐标，然后根据第一个圆心，确定第二个圆心的坐标点
2、相对坐标法

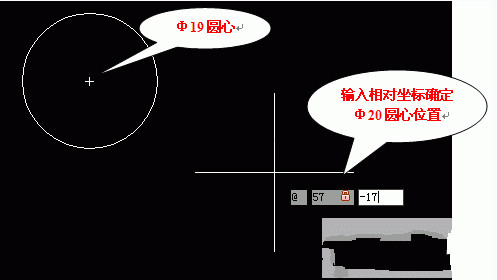

在任意位置绘制第一个小圆（假如是Φ19的圆），然后直接输入（@57，-17）确定第二个小圆的圆心位置并绘制Φ20的圆，最后绘制Φ50【任意位置绘制Φ19——用相对坐标绘制Φ20——绘制Φ50】
利用“自临时参照点偏移”命令，也叫“捕捉自命令”，在绘图区任意位置绘制第一个小圆（如Φ19），然后再次激活圆命令，输入“from”或“Shift+鼠标右键，选<自（F）>”，基点选Φ19的圆心，然后输入相对坐标确定Φ20的圆心并画出Φ20的圆，最后画Φ50【在任意位置画Φ19——用捕捉自命令画Φ20——画Φ50】
第3种方法不但简单，而且没有前2种方法里的种种限制，只要已知一个图形的起点与图中的任何一点的相对位置，都可以用此方法
其实此题主要是考察捕捉自命令的使用，捕捉自使用起来不但简单，而且使用范围也很广，如果能够合理使用捕捉自命令，会大大提高绘图效率。比如与复制，移动等等命令的联合应用。
————————————————————————————————————————————————————————————————————————————
