很多建筑方面的朋友，大部分刚接触CAD的时候对于建筑墙线无从下手，其实它的设置也是比较简单的。下面小编就和大家分享一下如何在CAD中画墙线，希望可以帮助到大家。

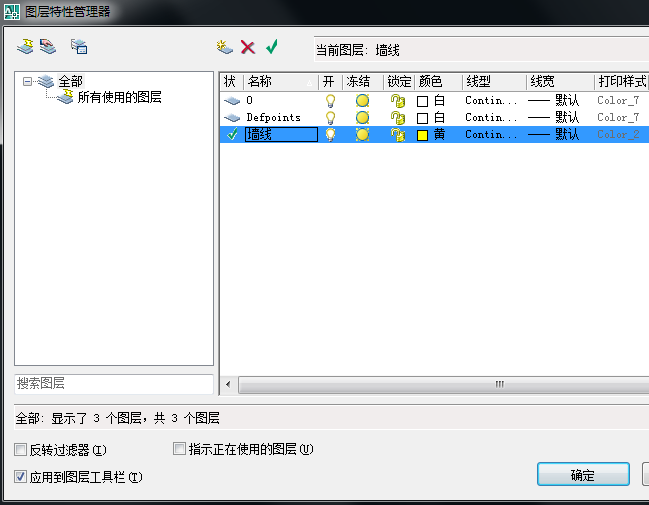

1打开CAD首先打开图层，在原有的基础上新建一个图层，名字改为墙线，一般墙线的颜色都为黄色。

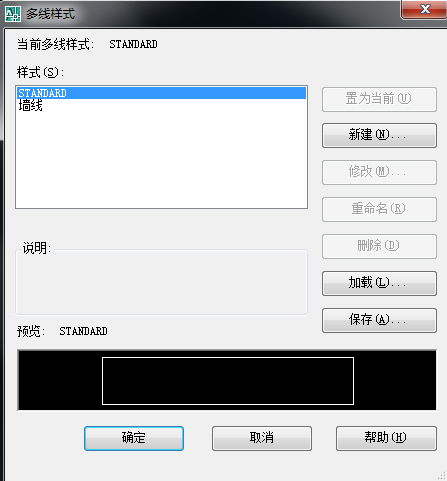

2下面点击界面上格式图标，选中里面的多线样式，如图所示，出现下面这个界面。

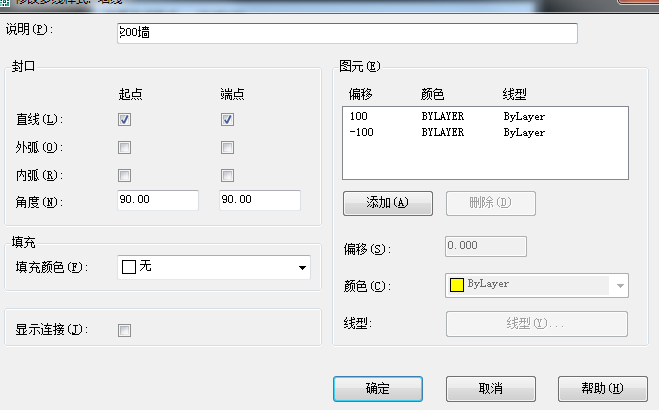

3选择新建，样式名字改为墙线，然后设置墙线尺寸，例如小编设置的200的墙就应该是+100，-100.还有起点端点要勾上，设置完成之后点击确定，把新建的多线样式置为当前。

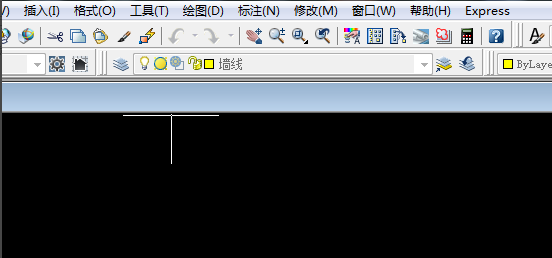

4退出之后点击界面上面绘图字样选择多线，还有一点多线的比例一定要设置为零要不然画出的线宽不对。就可以画出墙线了。

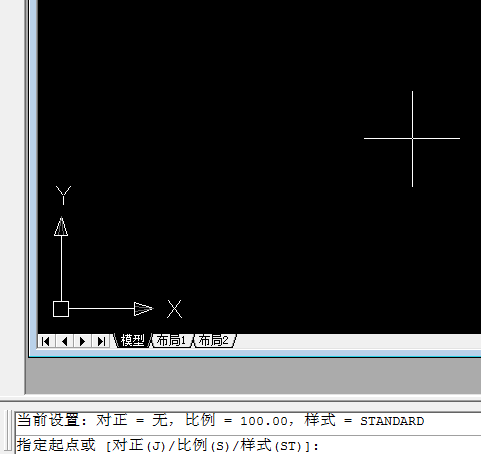

5还有一种办法就是不用设置多线样式，例如画200的墙可以直接点击绘图——多线——多线比例选择为100。这样也可以画出墙线。但是对于一些370墙比例则不好设置了。

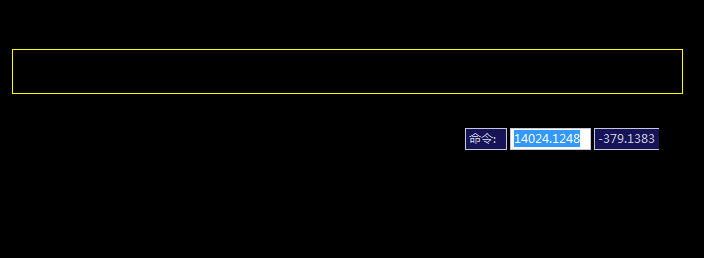

6上述两种方法都可以画出墙线也就是下图所示的图样。根据步奏来的话也是非常简单的。
