CAD如何创建尺寸界线倾斜的标注?

创建尺寸界线

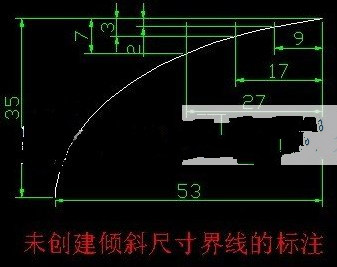

在一般情况下,标注尺寸线和尺寸界线是相互垂直的。但是有时侯尺寸界线会与图形中的一些其他对象冲突,这时,我们就可以把尺寸界线倾斜一定的角度。即创建尺寸界线倾斜的标注。

①.在工具栏“标注”菜单中,找到“倾斜”命令。

②.选择标注。

③.输入倾斜角度或输入两点。(在输入倾斜角度时,仍然遵循逆时针为正,顺时针为负的原则)

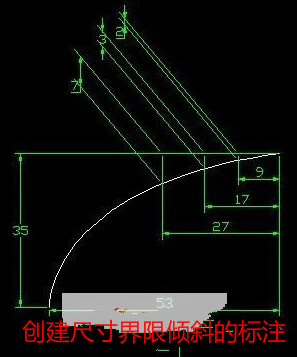

创建尺寸界线倾斜的标注的优势

①.可以避免与图形中的其他对象发生冲突。

②.看起来比较清晰。



——————————————————————————————————————————————————————————————————————————————————————————————————————————

相关推荐:

CAD入门:关于图层及特性设置技巧

如何使用CAD线性标注快捷键dli?

CAD新手学习:CAD的常用基本工具使用

CAD建筑图:如何利用曲面命令创建楼房
