何为尺寸公差？
尺寸公差是表示测量的距离可以变动的数目的值。可以控制是否显示尺寸公差，还可以从多种尺寸公差样式中进行选择。
尺寸公差的表示方式
如果标注值在两个方向上变化，所提供的正值和负值将作为极限偏差附加到标注值中，如果两个极限公差值相等，将用对称公差表示。
如果将公差作为界限应用，则程序将使用所提供的正值和负值计算最大值和最小值。这些值将替换标注值。如果指定极限偏差，也就是极限尺寸，上界将位于下界上方。
设置尺寸公差的格式
1.设置公差相对于住标注文字的垂直位置的步骤：
①.直接输入标注样式快捷键D，打开标注样式管理器，选择要更改的标注样式。

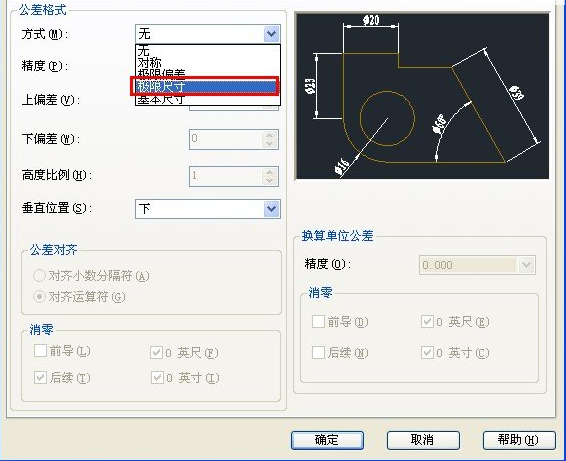

②.在“公差”选项卡下设置公差相对于标注文字的垂直位置，如下图示：
以下是公差相对于标注文字垂直位置的标注效果：
2.控制公差上下对齐的步骤：
①.直接输入标注样式快捷键D，打开标注样式管理器，选择要更改的标注样式。

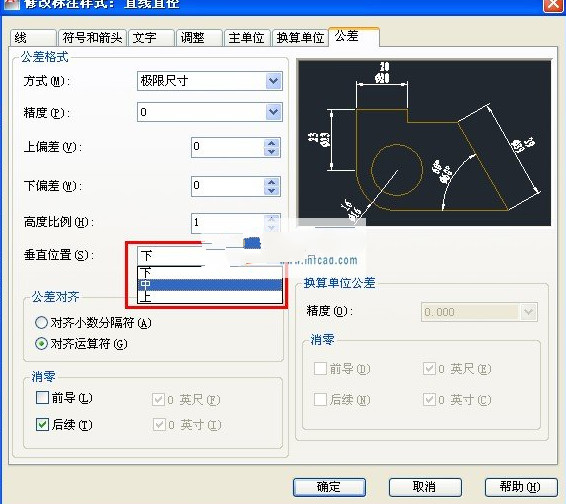

②.在“公差”选项卡下设置公差相对于标注文字的水平位置，如下图示：
其效果如下图所示：
——————————————————————————————————————————————————————————————————————————————————————————————————————————
