CAD如何关联标注?

标注分类

标注分为关联标注,非关联标注和已分解的标注。

关联标注、非关联标注和已分解标注的定义

①.关联标注:当被标注的图形发生变化时,标注的位置、方向和测量值也随之进行调整。当标注的一头与标注相关联,我们也认为这个标注是关联标注。系统默认的标注都是关联标注,如果我们想设置标注的关联性,可以使用dimassoc这个系统变量,将变量值设置成2即可。(使用Qdim创建的标注不是关联标注)

②.非关联标注:当被测量的图形对象发生改变时,标注不会随之进行改变。这样在更改图形时,也需要重新标注一下这个图形相关尺寸。设置标注的非关联性也是使用dimassoc这个系统变量,将变量值设置成1即可。

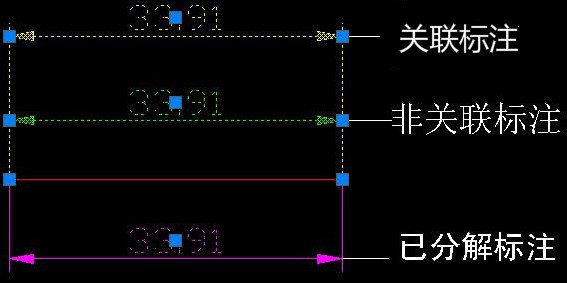

 ③.已分解标注:标注中的元素(箭头、标注文字、尺寸线、尺寸界线)不在是作为一个整体,而是单一对象。当我们点击已分解标注的文字,则只有文字是被选中的。在关联标注和非关联标注中,选中标注中任何一个元素,标注的所有元素都显示被选中的状态。如下图所示:( 要想使标注分解可以设置系统变量diassoc,把变量值设置成0.或者使用分解命令explode。)


如何判断标注是否是关联标注

以下两种方法均可判断标注是否关联:

1.选中标注,直接打开特性表查看其关联性。

2.选中标注,使用list命令查看其关联性。

特殊情况

①.以下情况可能需要使用dimregen命令来更新关联标注:

平移或者缩放视图后

打开使用早期版本修改的图形之后

打开外部参照被改的图形后(如果重新定义块,那么标注和块参照之间就不存在关联性)

更改关联性默认设置的操作

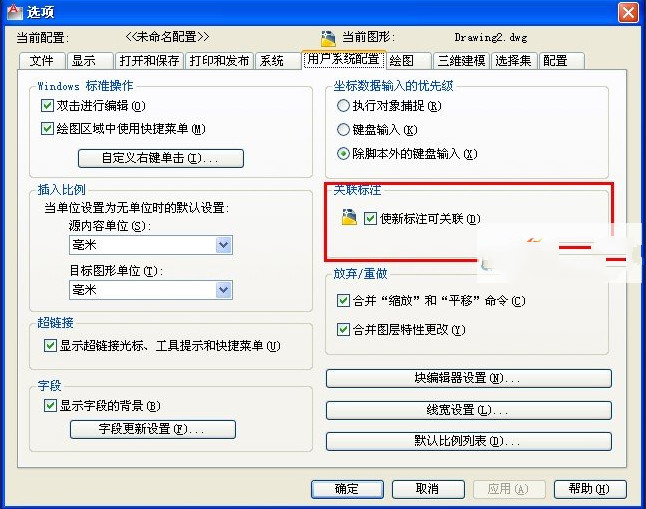

①.右键快捷菜单,选择“选项”

②将下图中后边那个方框中的对勾去掉就可以了。然后选择确定或者应用。


关联标注相关命令

dimregen

更新所有关联标注的位置。

explode

将复合对象分解为其组件对象。

list

为选定对象显示特性数据。

系统变量

Dimassoc

控制标注对象的关联性以及是否分解标注。

——————————————————————————————————————————————————————————————————————————————————————————————————————————
