AutoCAD三维建模概述

AutoCAD 三维建模可让用户使用实体、曲面和网格对象创建图形。

实体、曲面和网格对象提供不同的功能，这些功能综合使用时可提供强大的三维建模工具套件。例如，可以将图元实体转换为网格，以使用网格锐化和平滑处理。然后，可以将模型转换为曲面，以使用关联性和 NURBS 建模。

三维建模分三类：实体建模，曲面建模，和网格建模。

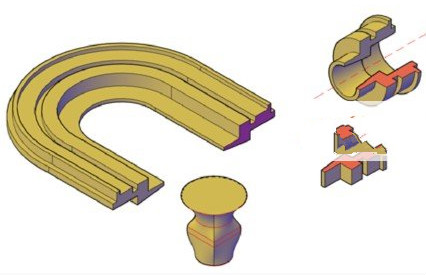

AutoCAD实体建模

实体模型是具有质量、体积、重心和惯性矩等特性的封闭三维体。

要创建三维实体，大致有两类方法：

①：直接对现有的三维实体模型，例如圆锥体、长方体、圆柱体和棱锥体进行修改，或将其进行布尔运算等方式，创建成新的实体形状。

②：通过绘制一段封闭的二维多段线，通过拉伸、旋转、扫掠等方法，将其创建成三维实体。

曲面建模

曲面模型是不具有质量或体积的薄抽壳。AutoCAD 提供两种类型的曲面：程序曲面和 NURBS 曲面。使用程序曲面可利用关联建模功能，而使用 NURBS 曲面可利用控制点造型功能。

典型的建模工作流是使用网格、实体和程序曲面创建基本模型，然后将它们转换为 NURBS 曲面。这样，我们不仅可以使用实体和网格提供的独特工具和图元形，还可使用曲面提供的造型功能：关联建模和 NURBS 建模。

创建曲面的方法：

可以使用某些用于实体模型的相同工具来创建曲面模型：例如扫掠、放样、拉伸和旋转。还可以通过对其他曲面进行过渡、修补、偏移、创建圆角和延伸来创建曲面。

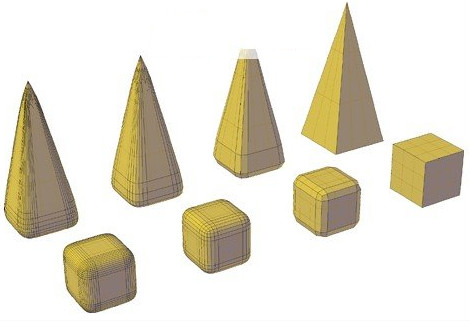

网格建模

网格模型由使用多边形表示（包括三角形和四边形）来定义三维形状的顶点、边和面组成。

与实体模型不同，网格没有质量特性。但是，与三维实体一样，从开始，用户可以创建诸如长方体、圆锥体和棱锥体等图元网格形式。可以通过不适用于三维实体或曲面的方法来修改网格模型。例如，可以应用锐化、分割以及增加平滑度。可以拖动网格子对象（面、边和顶点）使对象变形。要获得更细致的效果，可以在修改网格之前优化特定区域的网格。
