经常我们需要用CAD做图纸目录，但是目录一增加或者减少都会使修改相当麻烦，CAD插入外链EXCEL表格可以比较方便的解决这个问题，虽然后期如何修改还是需要手动刷新的，我这使用的是AUTOCAD2010版本

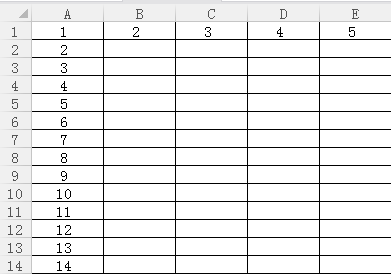

1，如图我需要把【表格】插入到CAD文件中

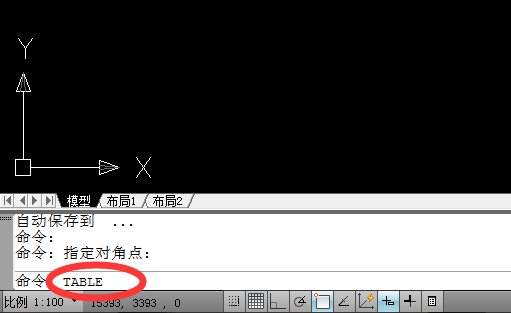

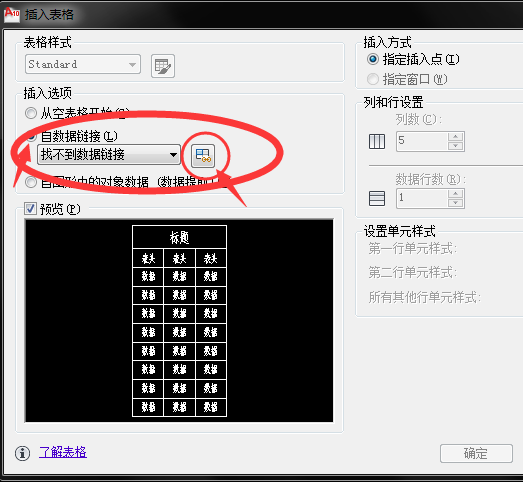

2，打开CAD，在命令栏键入table,弹出【插入表格】对话框 钩选【自数据链接】，并点击右侧图标

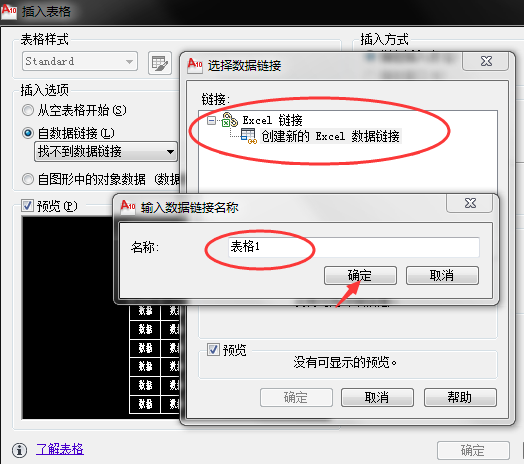

3，弹出【选择数据链接】对话框点击创建新的EXCEL链接，如图并命名

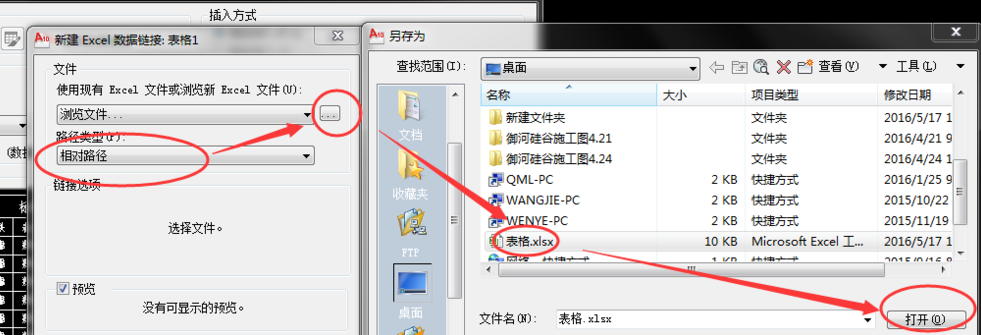

4，点击确定后弹出【新建EXCEL数据链接】对话框，此处一定要选择【相对路径】，并按照如图选择表格所在地，点击打开

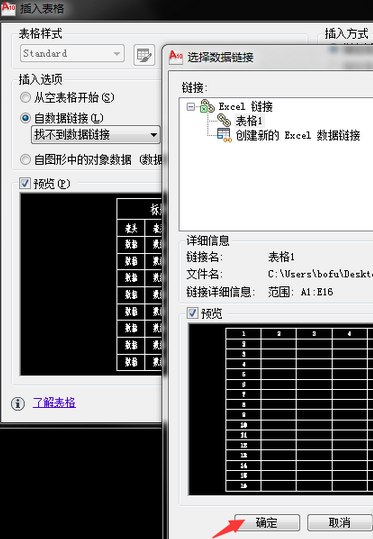

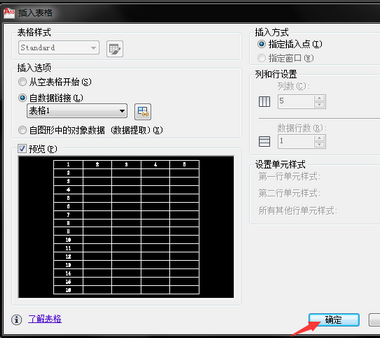

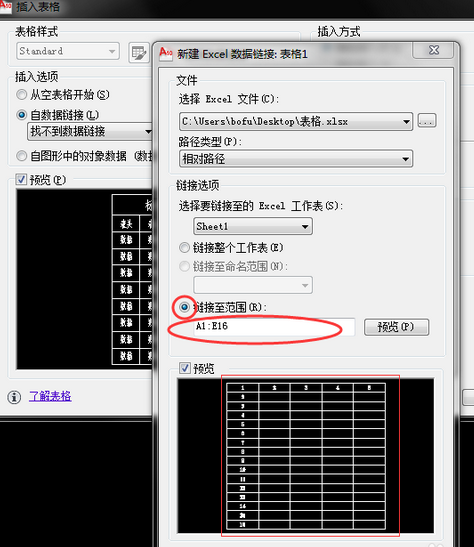

5，弹出【新建EXCEL数据链接；表格1】对话框，钩选【链接至范围】，填入你要链接的数据范围，可预览查看，最后【确定】

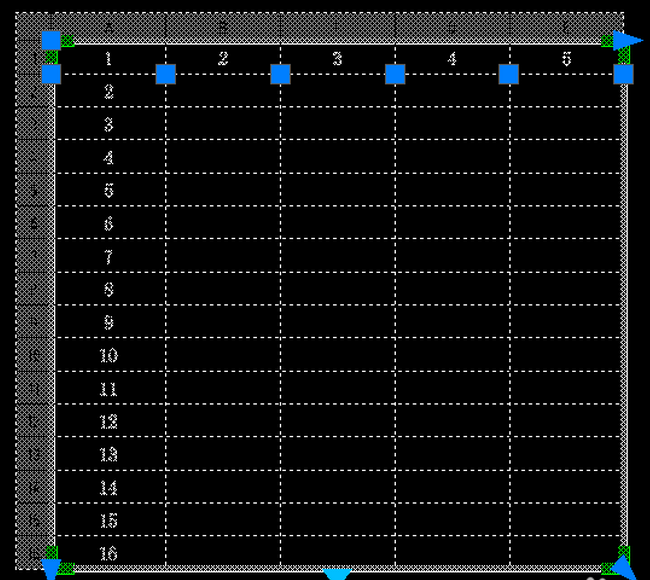

6，在CAD适当位置点击，数据表格就插入完成了
注意事项
此表格插入以后需要做一定的调整，但对于后期修改目录还是起到一点作用 的，后期只要在excel表格中修改好之后，再进去CAD手动TABLE进去刷新—————————————————————————————————————————————————————————————————————————————————————————————
