CAD怎么一次性画明细栏及标题栏

因为标题栏的画法与明细栏差不多,下面就详细介绍明细栏的画法。

方法一

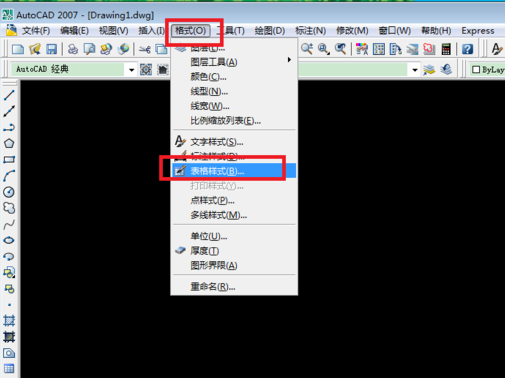

1.打开格式/表格样式。

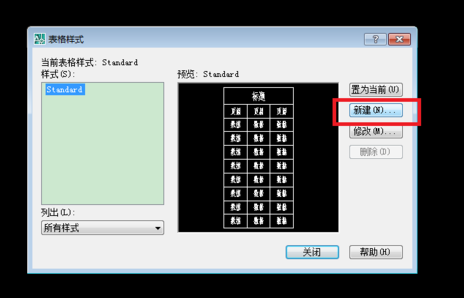

2.点击新建。

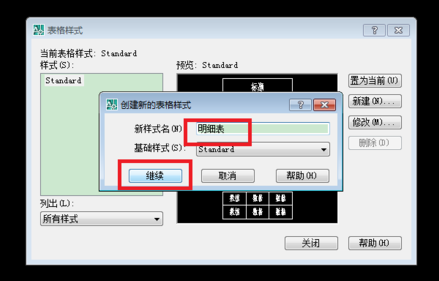

3.命名,并点击继续。

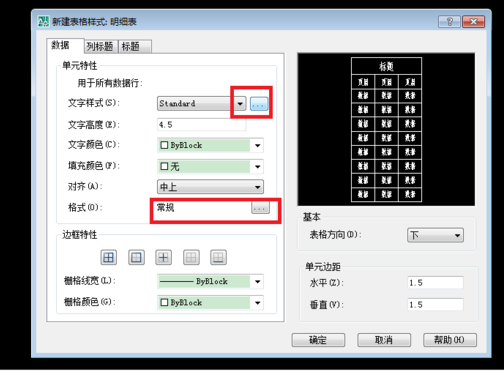

4.格式选择常规,点击文字样式可以设置样式。

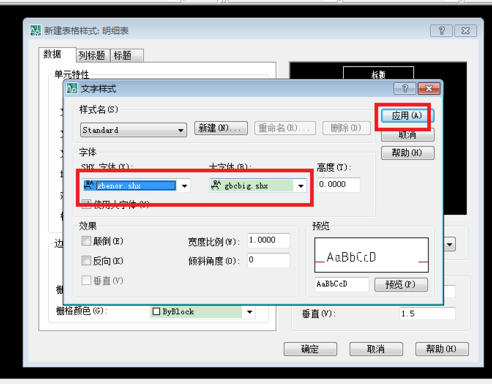

5.一般选择下图的文字样式,点击应用。

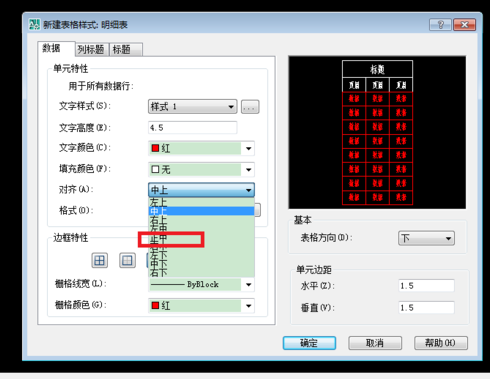

6.对齐选正中。

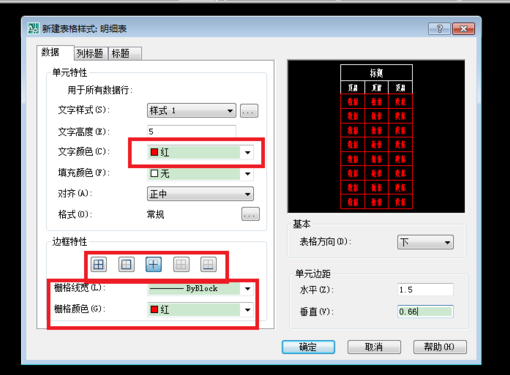

7.可以自由选择,边框颜色,及线宽。效果看预览窗口。

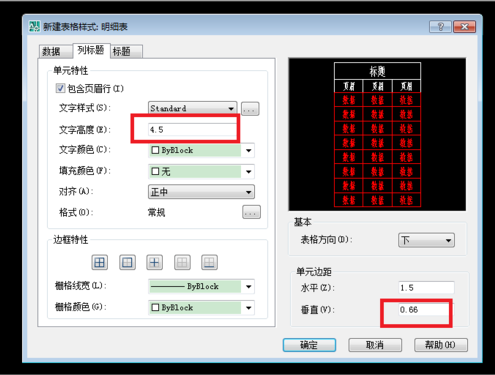

8.字高和垂直是有关系的。单元个高度=字号/四分之三*行+垂直*2。经计算5号字对应垂直高0.66.

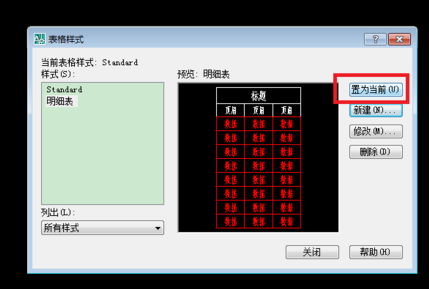

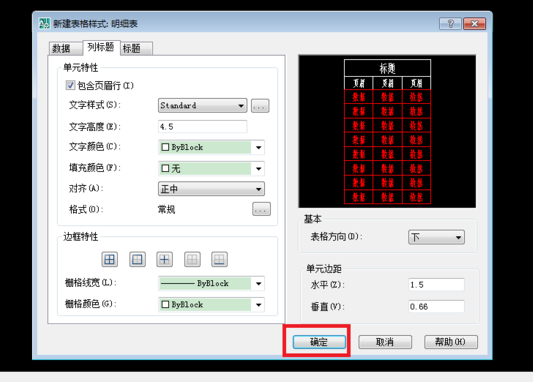

9.设置好后,点击确定。并应用。列标题和标题(现在为数据设置,列标题和标题在数据旁,如图)的设置与上面的类似。可选列标题为上和下。



方法二

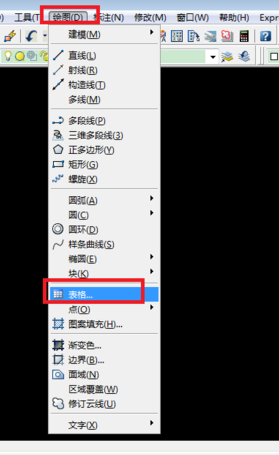

1.点击绘图,表格。

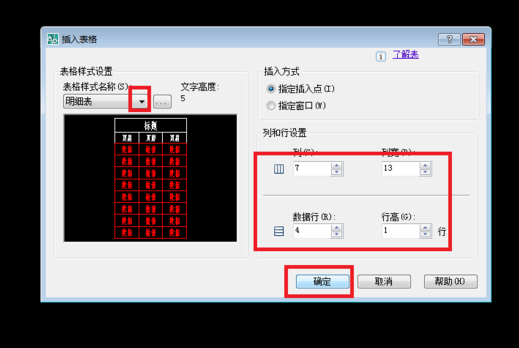

2.选择表格样式和表格行与列和列宽(13),点击确定即可。

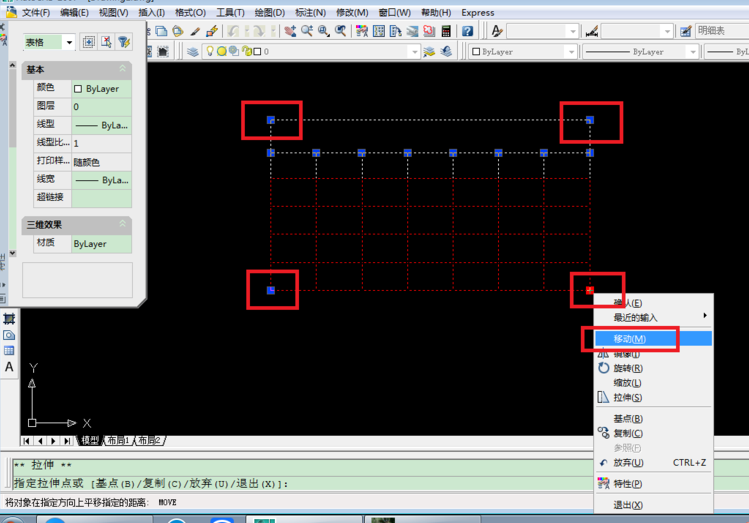

3.四点都可改变表格数据如行高,列宽。任选一点右击选者移动即可。

4.双击单元格壳输入文字。

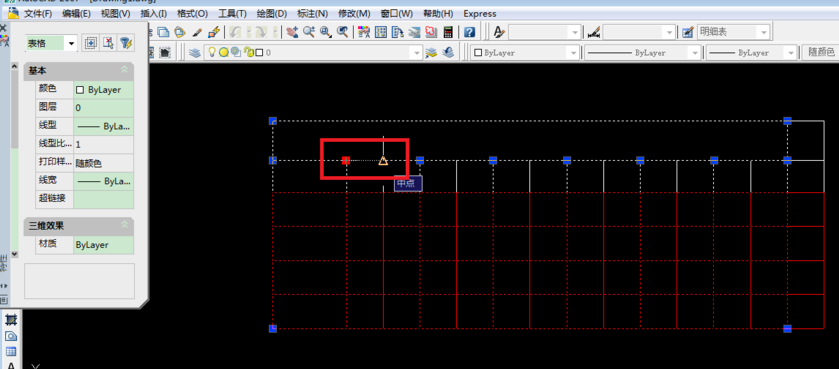

5.中间的点可以改变列宽,前面设置的是13,如果目标列宽为15,输入2回车即可。

6.选择一个单元格,按右键可以加行加列。选择多个单元格(按上档键可多选),按右键可合并。





——————————————————————————————————————————————————————————————————————————————————————————
