cad怎么样才能画出圆形阵列，当一个圆要分成同等块的时候要怎么做呢！不会自己一个一个的成吧！当然不是了，这就用到圆形阵列，圆形阵列是系统帮您算好的了，很准。如下图教您画圆形阵列。

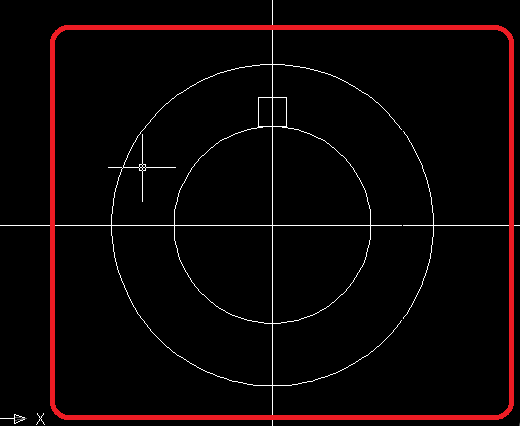

1、如下图所显示，画两条构造线、两个圆、一个正方形，这些上一篇都说到了，不懂的话可以看看上一篇。
2、首先单击左边的工具栏，阵列。

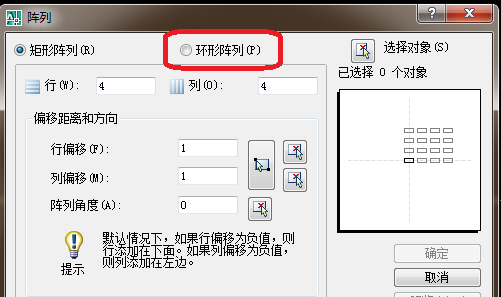

3、选择环形阵列。

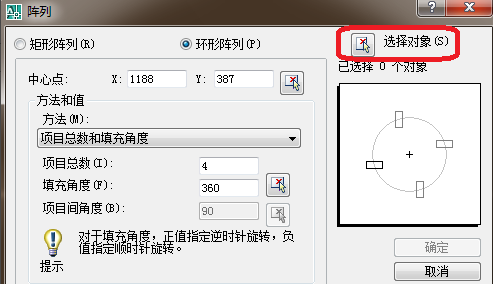

4、这里要注意了，选择对像意思是哪一个要做阵列的要选择它，例如选择正方形要复制几个正方形都是一样的在圆上，单击选择对像。

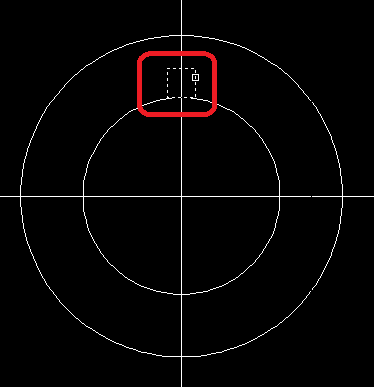

5、如下图所显示，选择正方形后空格键。

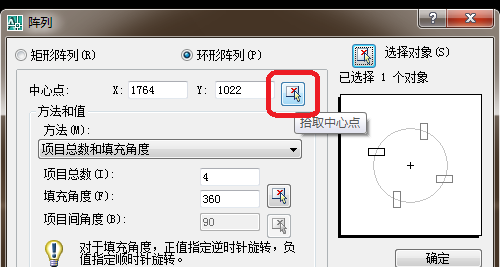

6、然后又回到这里，单击拾取中心点，这里的中心点就是要哪个物证为中心转。

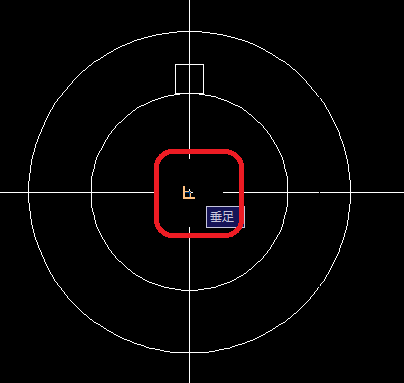

7、选择这个圆的中心点，也是垂足点。

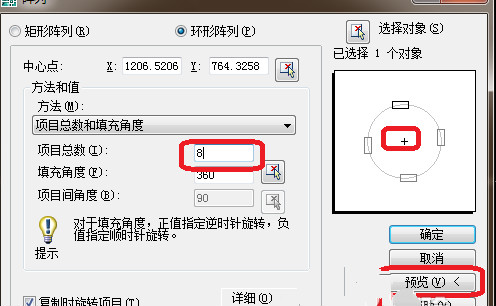

8、如下图项目总数是要多少个正方形，这里可以无数个，我这里就调为8个正方形。选择好之后单击预览。预览是可以看看的，可以更改，如果是确定的话就不能改。

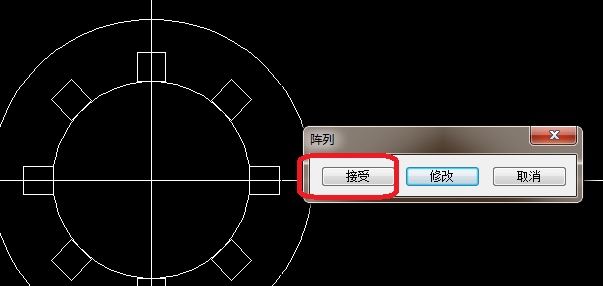

9、如下图可以没有错的话单击接受，如果不合适的话就 单击修改。

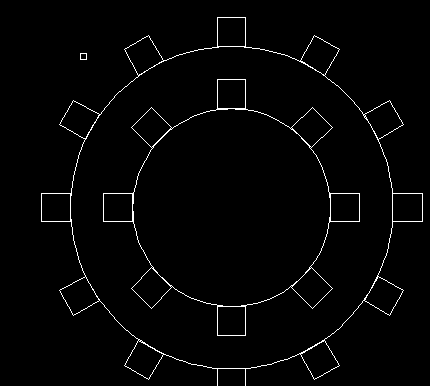

10、如下图在按照上一步的操作就可以如下图了，这就是圆形阵列。
————————————————————————————————————————————————————————————————————————————————————————
