cad平面图画法总结,怎么进行画原始结构图、怎么画家具平面图、怎么画水电示意图....。如下有解说。

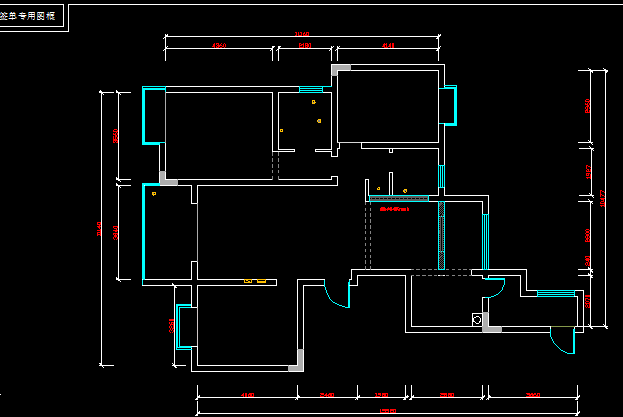

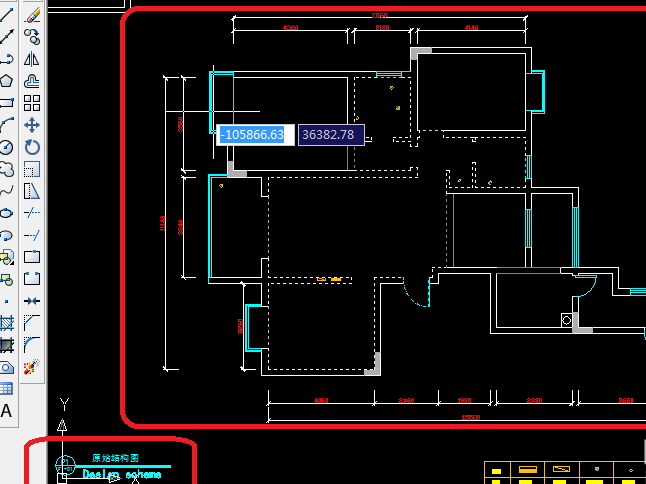

1、如下图是原始结构图，这里主要用到的直线工具(l),篇移(o),修箭(tr)，和复制(co)等。
2、如下图是把原始结构图复制过来进行标注的，用到了标注。

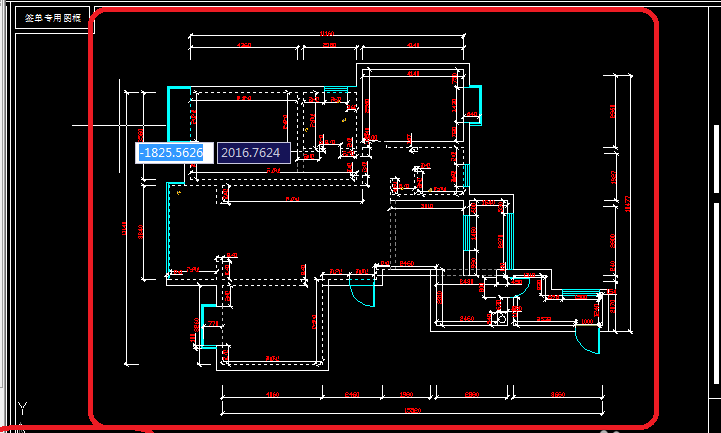

3、墙体拆改图主要是把墙进行改动一个，在标字。

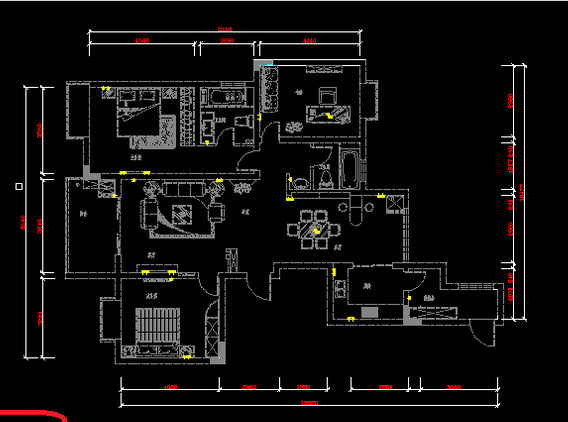

4、家具平面布置图主要是从图库里复制过来的，其它进画一些直线来表示。

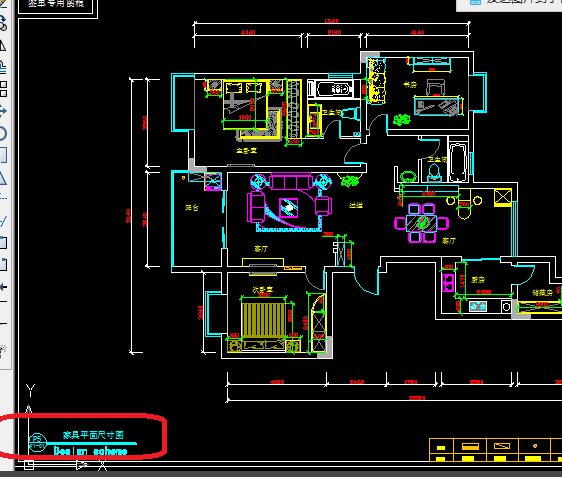

5、家具平面尺寸图主要是复制家具平面布置图来进行标注。

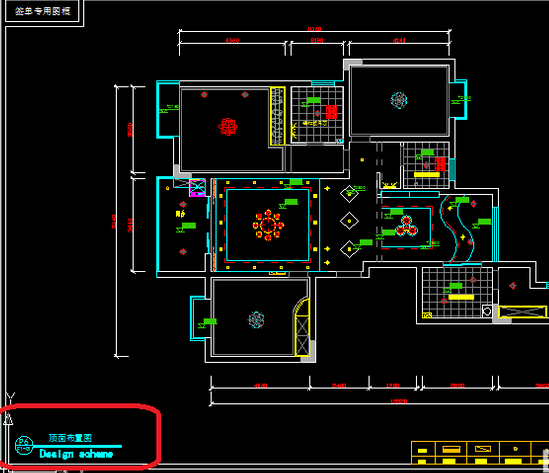

6、顶面布置图这用了图库里的灯，在用直线工具画灯带，用到了实线和虚线。

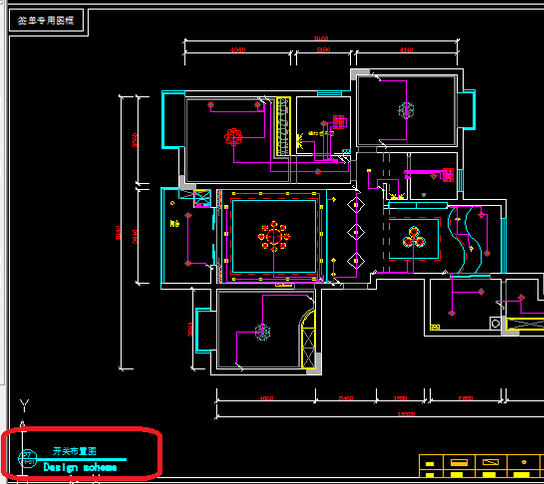

7、开关布置图，这里是复制顶面布置进行改动的，把一些不要的删除了，在用直线工具进行描述。

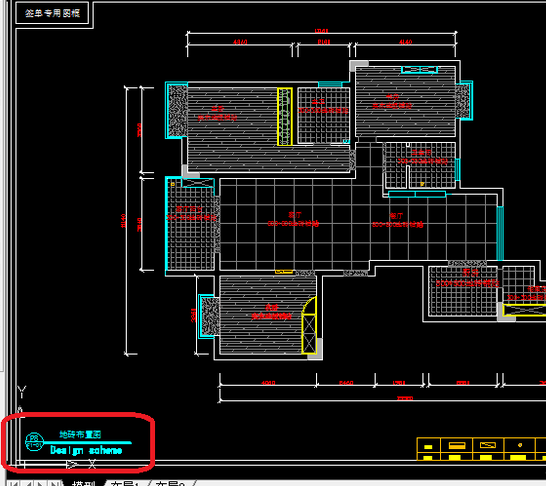

8、地砖布置是从开关布置图复制过来的，删除一些。这里主要是用图案(h)进行填充。在用文字进行标注。

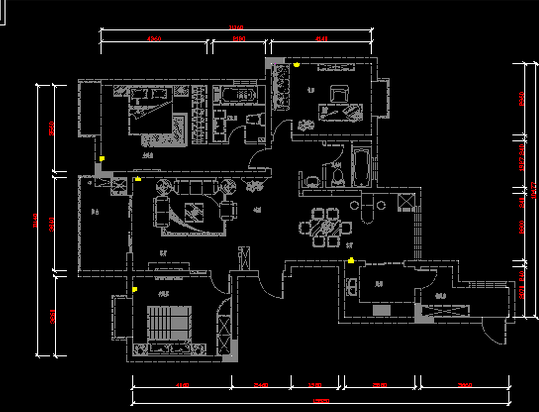

9、空调插座示意图是把家具平面图复制过来，在进行改颜色，在用分解命令进行操作，把全部都为灰色。在从图库复制插座图。
10、强电示意图是把空调插座示意图复制过来，进行修改。
11、弱电示意图也是一样，在进行标示。

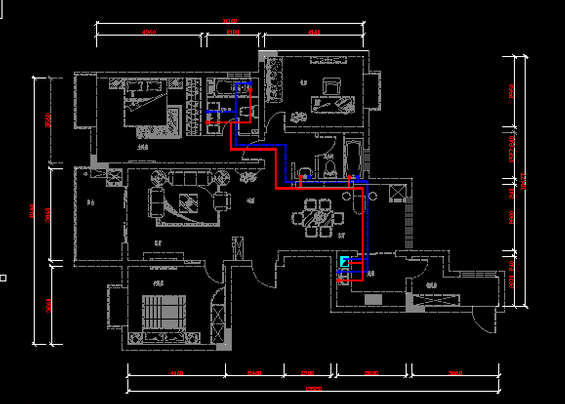

12、水路图是把弱电复制过来，在用多段线进行画图，在改一些颜色。

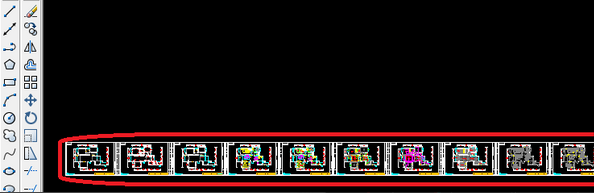

13、如下图就完成整套的CAD平面布置图了。
————————————————————————————————————————————————————————————————————————————————————————————
