CAD画图技巧2:如何消除打印时出现多余的线条

 autoCAD制图消隐打印时出现多余的线条(像网格一样的线条),怎么办!

1.在布局没有出现多余线条

如下图

2.在布局时已经设置视口——着色打印——消隐

可到预览与打印出来时还是出现多余线条:像网格一样的线条

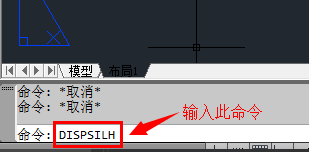

3.这时在命令栏里输入DISPSILH——空格——1——空格

DISPSILH是在消隐显示三维实体时,控制让其只显示轮廓线的变量。

该变量有两个值0和1

系统默认是0(代表显示消隐后的轮廓线)若设置为1,则不显示消隐后的轮廓线

设置完后刷新(regen)一下,就可以看到效果

4.设置好后再打印,就不会出现多余的线条了。
