CAD画图技巧14:CAD怎么画筷子?

筷子的一头是方形,另一头是圆形,就不能用拉伸与旋转。

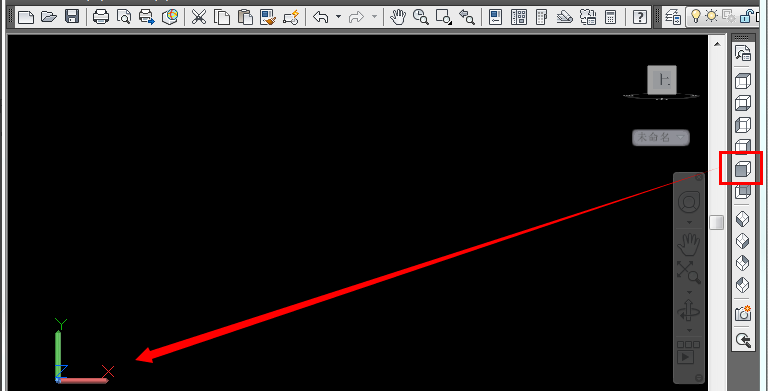

1.打开CAD,视图——前视

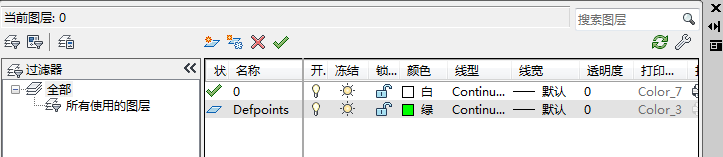

LA(图层)——新建两个图层——一个画图,一个标注。

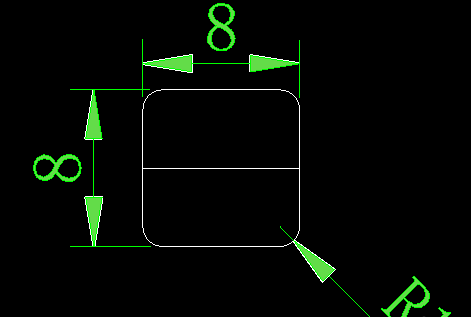

2.画一个边长为8mm的正方形,倒圆R1mm圆角,再沿正边形边的中点画一条直线。

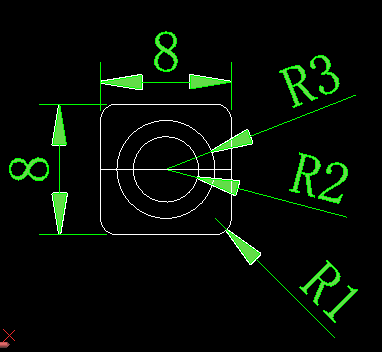

3.以直线的中点为圆心,画两个圆,一个半径为2mm,一个半径为3mm。

4.视图——西南等测视图

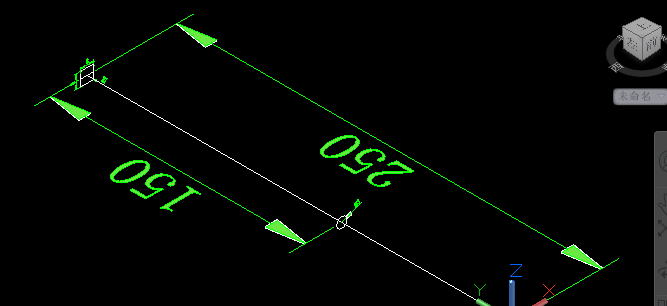

5.以圆心为起点,画一条水平长为250mm的直线。

6.将半径为2mm的圆移到直线的未端,再将半径为3mm的圆移到直线的150mm长处。

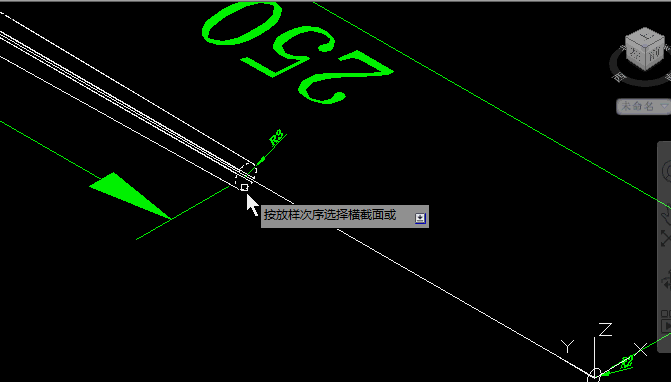

7.loft(放样)——空格——依次点正方形、大圆——小圆——空格——P(路径)——点直线——空格

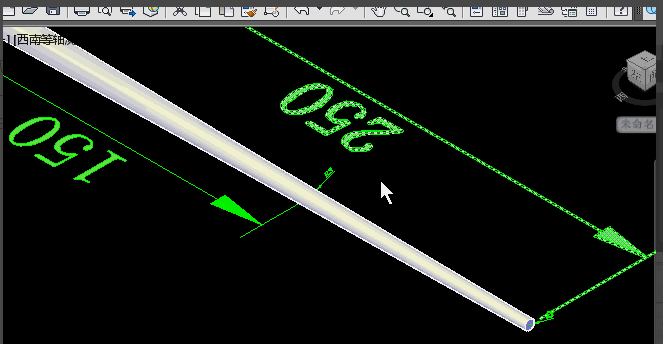

8.将视觉样式转成——概念

SHA——空格——C(概念)

再将标注图层关闭,筷子画好了

————————————————————————————————————————————————————————————————————————————————————————————
