CAD中的三维旋转命令是非常好用的，就用花瓶一例来说明旋转的妙用！

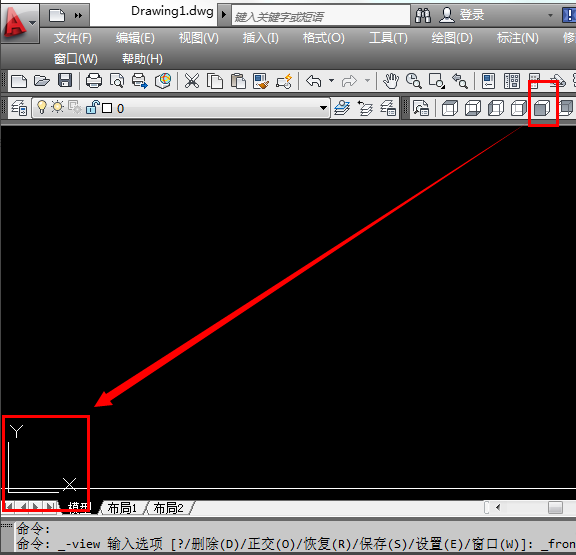

1.打开autoCAD2012，视图——前视

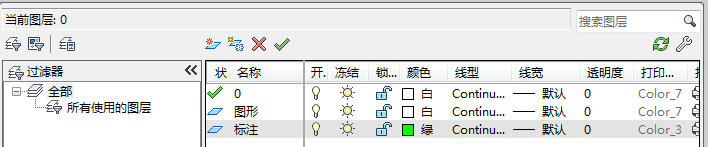

2.新建图层
LA——空格——新建图形图层与标注图层
3.画一个长100mm，高300mm的矩形
REV（矩形）——空格——用鼠标左键点一个，松开左键再拖一下鼠标——输入 100,300——矩形画好
再沿上下边的中点画一条直线
L（直线）——空格——用鼠标左键点一下上边的中心，再点一下下边的中点——空格——直线画好

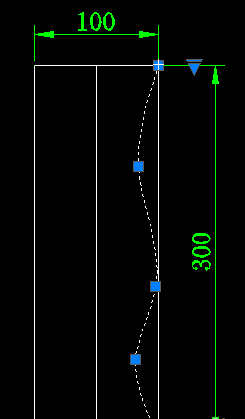

4.如图画一条样条曲线
SPL（样条曲线）——空格——在矩形右上顶点点击第一点，然后如图弯曲点3点，最后点矩形右下顶点——空格
若画的不好，可以再调整样条曲线的各个点

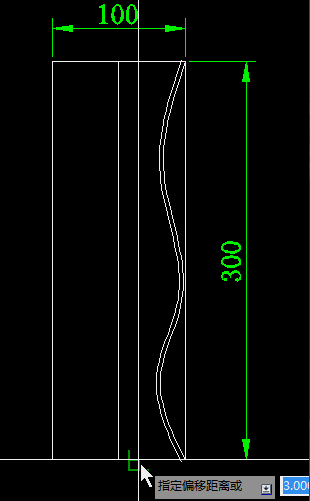

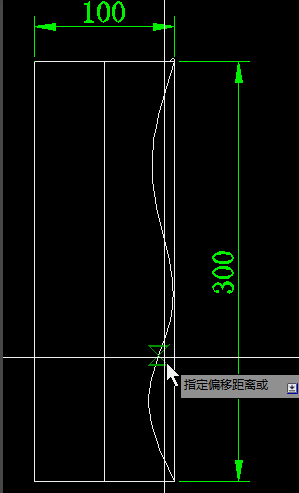

5.将样条曲线向左偏移3mm
O（偏移）——空格——输入3——选择样条曲线——再此线的左边点一下
6.将矩形分解
X（分解）——空格——选择矩形——空格
再将矩形的下边向上偏移5，再向上偏移3
O（偏移）——空格——输入5——选择下边线——在此线的上边点一下——空格（击两下空格）——输入3——在此线的上边点一下

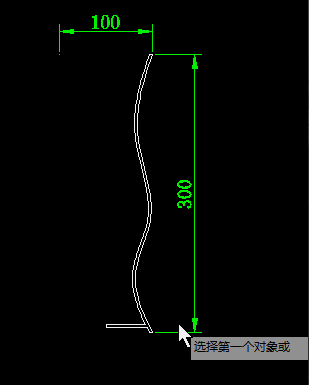

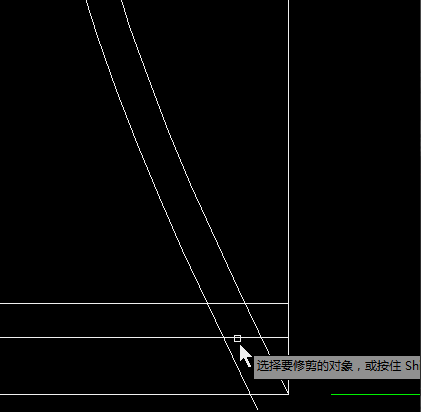

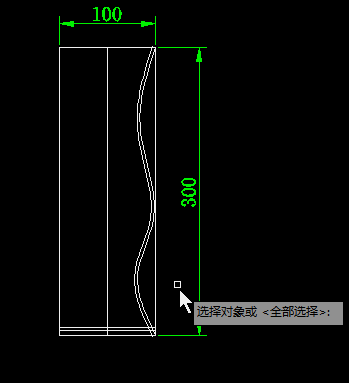

7.如图修剪多余的线条
TR（修剪）——空格——单击鼠标右键——选择要修剪的线条
再将其它多余的线条删除
选择要删除的线条——E（删除）——空格

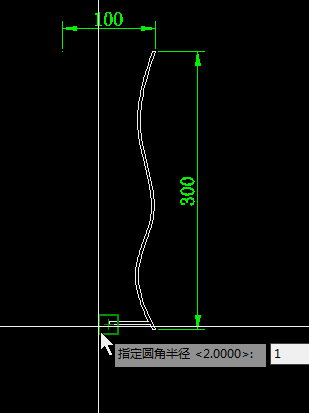

8.倒圆角
F（倒圆角）——空格——R（输入圆角半径）——1.5——选择要倒圆角的两边线——空格——再选择要倒圆角的两边线——空格——直到倒完

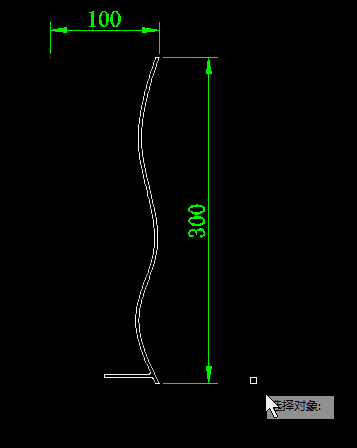

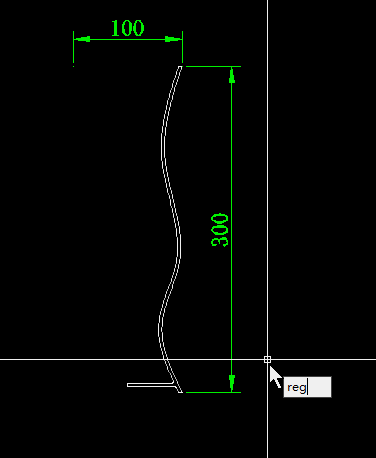

9.将些图形面域
REG（面域）——空格——框整个图形——空格

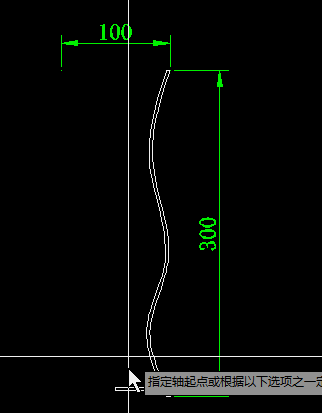

10将此面域图形沿左边中线旋转
REV（旋转）——空格——选择图形——空格——点中线上端点与下端点——空格

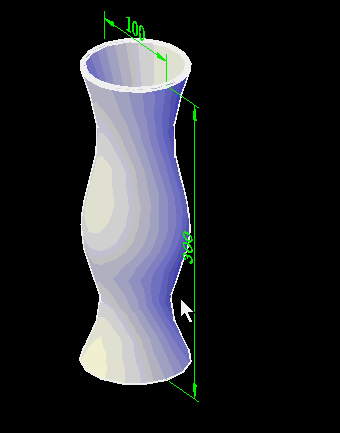

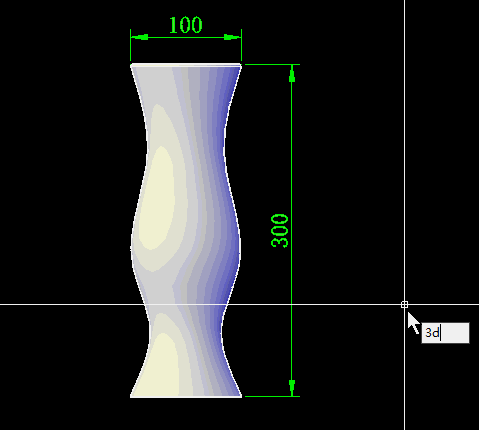

11.转概念视觉样式
SHA（视觉样式）——空格——C（概念）——空格
动态观察
3DO（动态观察）——空格——按住鼠标左键，拖动观察
花瓶画好了
————————————————————————————————————————————————————————————————————————————————————————————
