在使用CAD的过程当中，像测绘单位，施工单位等，有时候要用到大量坐标的提取，如果单纯的去手动操作，将花费大量的时间和精力。好在cad给我提供了一个可以批量提取数据的功能，本经验将简单的来介绍该数据提取功能。

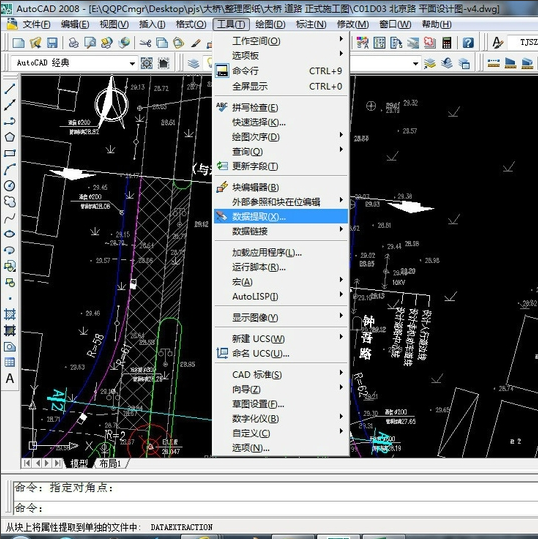

1.打开图纸，单击工具——数据提取

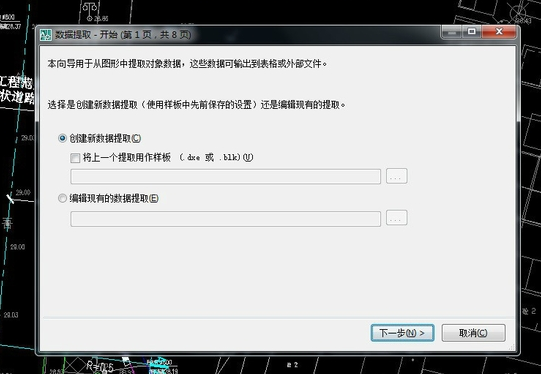

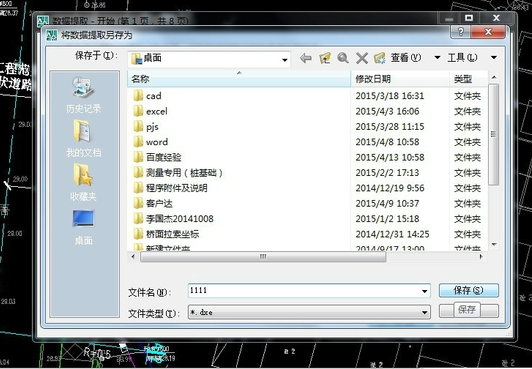

2.选择“创建新数据提取”，单击下一步，随便给文件起个名字，例如“1111”，确定。

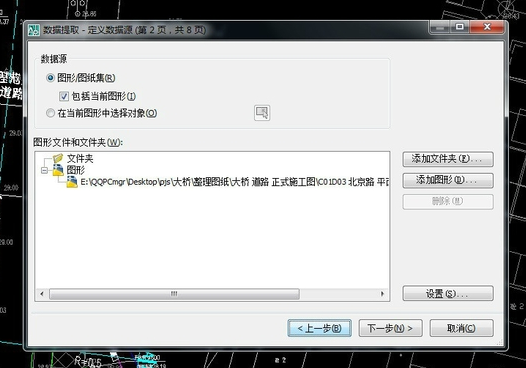

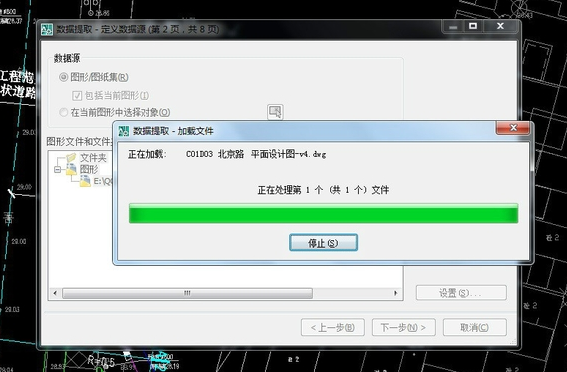

3.选择“图纸/图纸集”，单击下一步

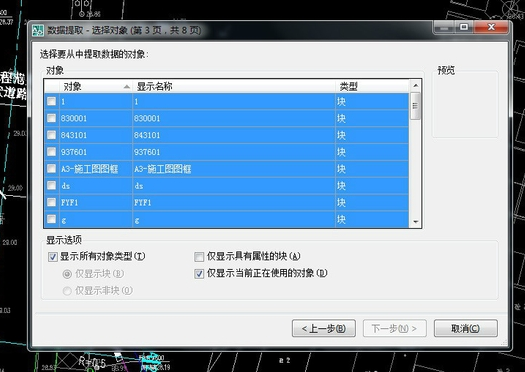

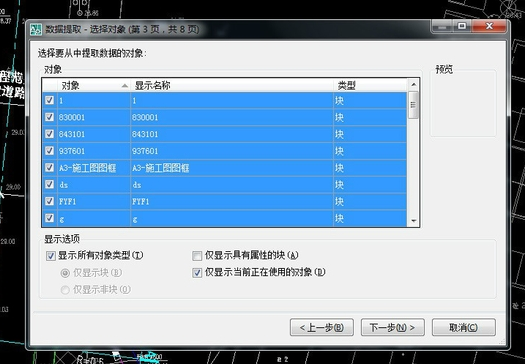

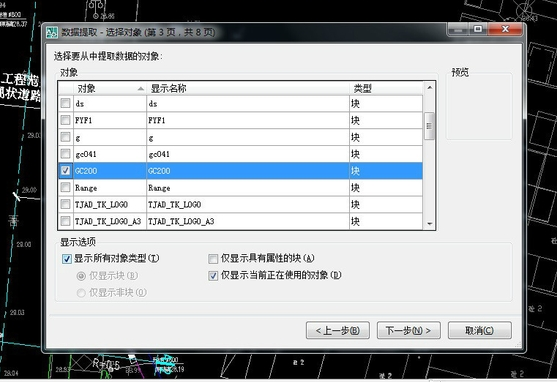

4.选择你要提取的对象。全选——去填复选框中的勾，然后退出全选单击选中你需要的数据。单击下一步

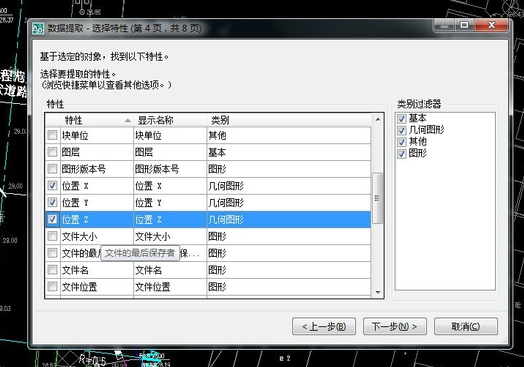

5.选中你所需要的类容，例如点的X、Y、Z坐标。单击下一步

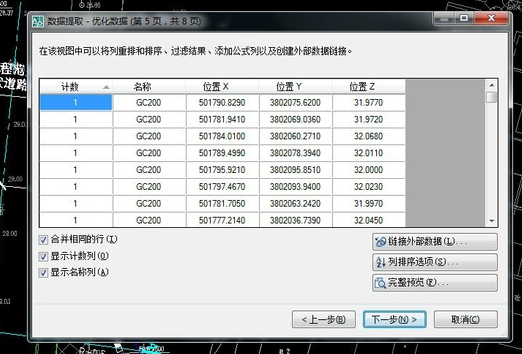

6.预览。预览当前输出的类容是否正确。如果正确，单击下一步
7.输出。选择保存的位置、文件名、文件类型。例如excel的xls类型。

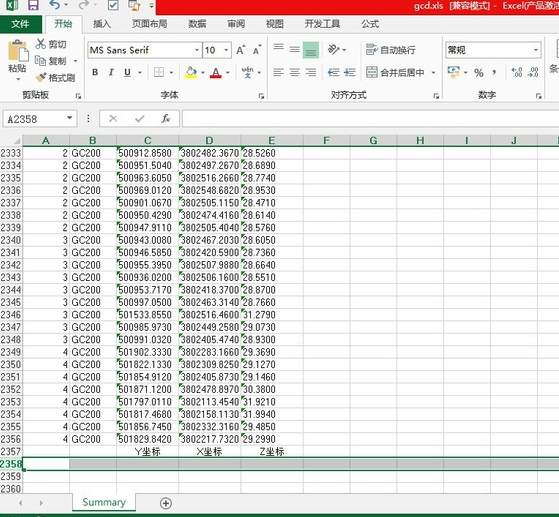

8.到处成果如下：由图可见，本次共导出2356个点，内容包含点的X、Y、Z坐标。
——————————————————————————————————————————————————————————————————————————————————————————
