在使用CAD时我们常常都是使用CAD来进行平面图形的绘制,但是CAD其实也强大的立体图绘制功能,因此在这里给大家介绍CAD立体图的绘制技巧。本期给大家介绍的是如何画一个圆球

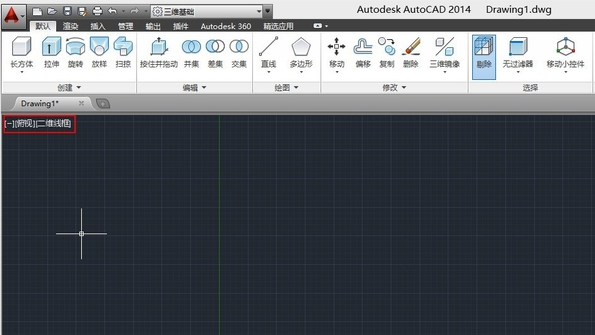

1.一般我们进入CAD时都是处于二维图形绘制的界面,因此我们首先需要进入三维图形绘制模式。如图模式的切换在图中左上角部分。

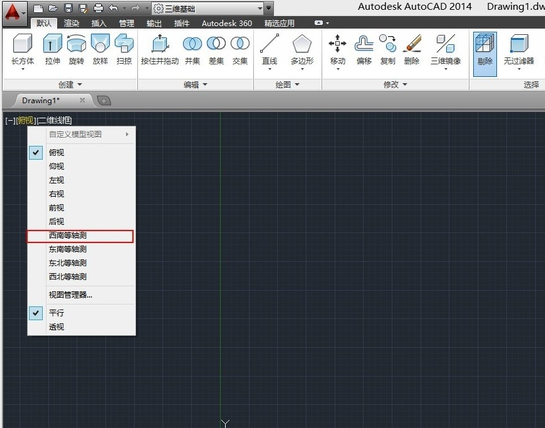

2.点击俯视两个字,会弹出如下界面,然后我们选择西南等轴测作为我们的视图。
(也可根据需要选择其他立体视图)

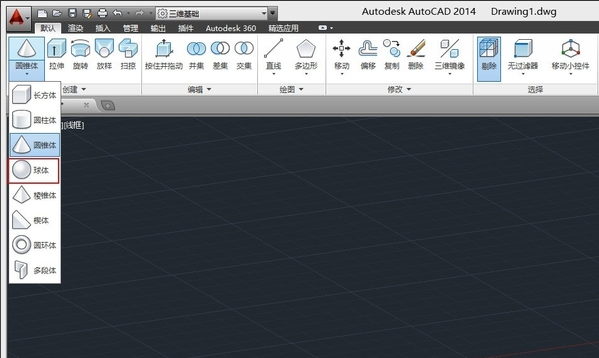

3.然后我们选择左上角的图形,选择球体绘制。
(图中框红部分)

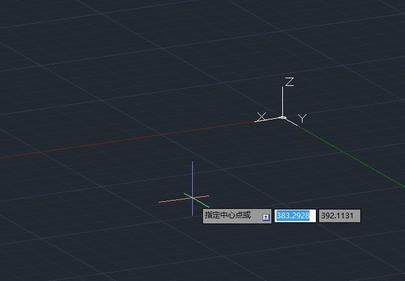

4.点击球体绘制,然后我们需要选择球的球心位置。
(这里是三维的坐标,也可以分别输入x,y,z的数值确定坐标)

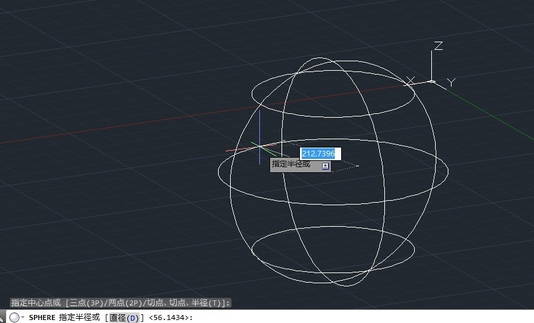

5.接下来我们需要输入球的半径。
(几何中我们学过,球心和球的半径可以唯一的确定一个球)

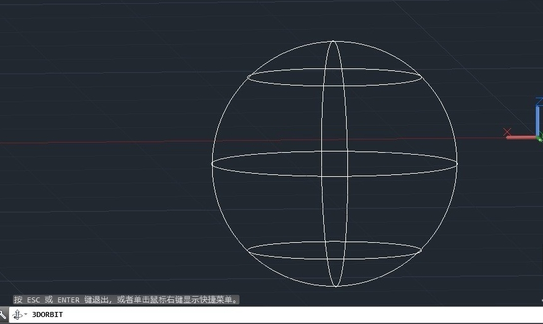

6.输入半径的值后,球的画好了O(∩_∩)O,换一个角度看看怎么样?
—————————————————————————————————————————————————————————————————————————————————————————————
