在使用CAD时我们常常都是使用CAD来进行平面图形的绘制，但是ＣＡＤ其实也强大的立体图绘制功能，因此在这里给大家介绍CAD立体图的绘制技巧。

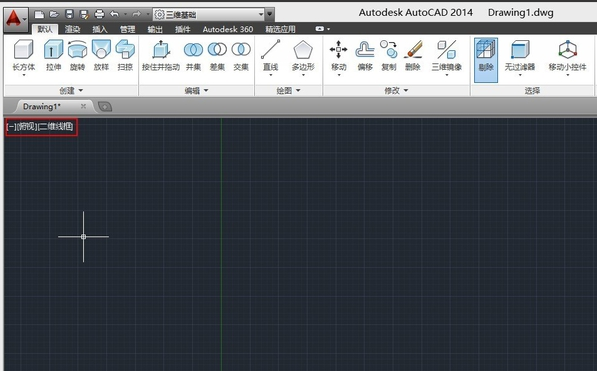

1.一般我们进入CAD时都是处于二维图形绘制的界面，因此我们首先需要进入三维图形绘制模式。如图模式的切换在图中左上角部分。

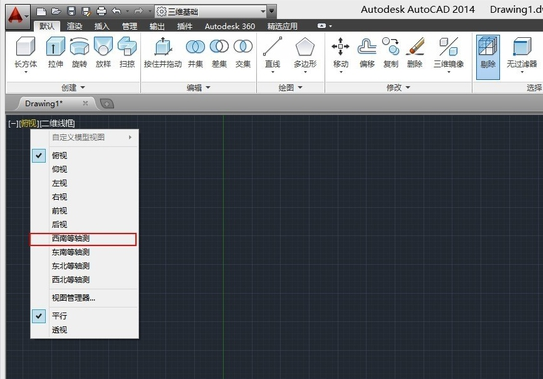

2.击俯视两个字，会弹出如下界面，然后我们选择西南等轴测作为我们的视图。
（也可根据需要选择其他立体视图）

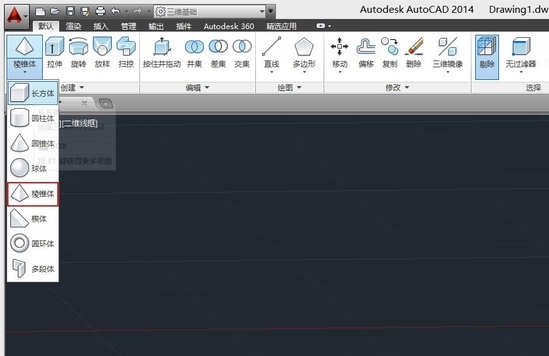

3.然后我们选择左上角的图形，选择棱锥体绘制。
（图中框红部分）

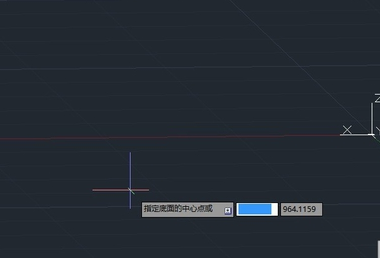

4.然后我们需要选择棱锥体的底面中心
（这里是三维的坐标，也可以分别输入x,y,z的数值确定坐标）

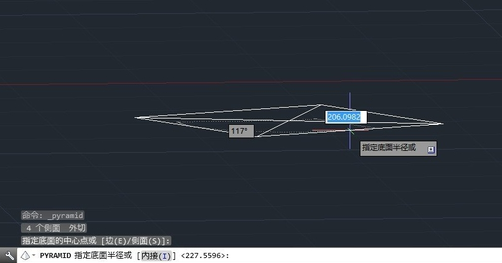

5.然后我们选择底面的半径
（CAD通过外切圆或内切圆来确定底面的形状）
（可以更改底面的边数）

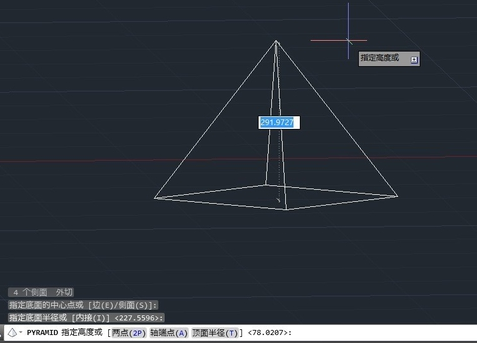

6.然后确定底面棱锥体的高
（这样就可以唯一确定一个棱锥体了哦）

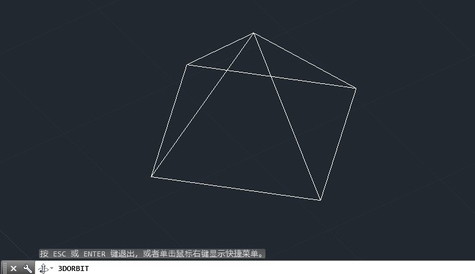

7.换个角度看下自己的成果
—————————————————————————————————————————————————————————————————————————————————————————————
