CAD样条曲线快捷键及样条曲线画法

我们在使用CAD的时候,我们会用到一个功能就是线条曲线,对于我们来说,样条曲线还是比较简单的一个功能,不过我们还是需要灵活的运用这个功能才可以哟,下面介绍一下线条曲线怎么使用以及快捷命令。

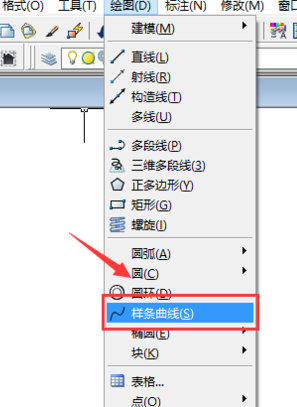

1.样条曲线的工具是在CAD的绘图工具下方的样条曲线功能中的,我们点击绘图然后点击样条曲线就可以进入了。

2.或者我们直接输入快捷命令SPL。或者我们点击界面上的CAD绘图快捷工具栏上面的线条曲线也是可以的。

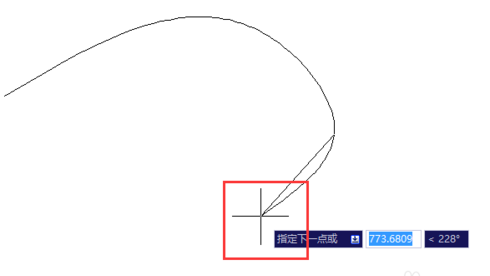

3.线条曲线有点像画直线一样,也就是点2个点确定一条线,不过这个是曲线而已。一般来说,样条曲线的确定点是根据自己图的需求来的。确定画的点过后,我们需要按三次空格键来确定样条曲线哟,不然就没有画出来哟。

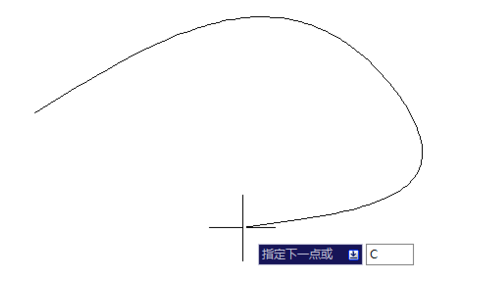

4.如果我们在最后需要画一条闭合的话,我们在界面输入C然后按空格键,就可以了。

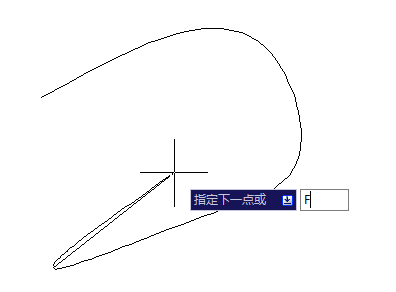

5.如果我们要改拟合公差的话,我们就输入F按空格键,然后再输入公差比再按一次空格键就可以了。

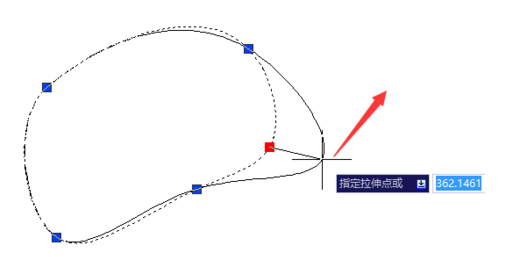

6.我们在画好样条曲线过后,我们也是可以调整的,这里我们可以点击我们画的曲线,然后可以看到我们确定的点,然后拉动就可以改变了。

—————————————————————————————————————————————————————————————————————————————————————————————
