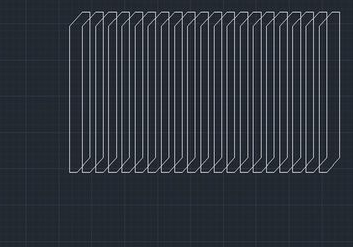

在绘制CAD图纸时，经常会碰到这种情况：画好了一个图形后，需要再复制出很多个一样的，并按照等间距排成一行（如图所示）。那么，怎么能快速完成这项工作呢？
一、作为新手，可能会用到：

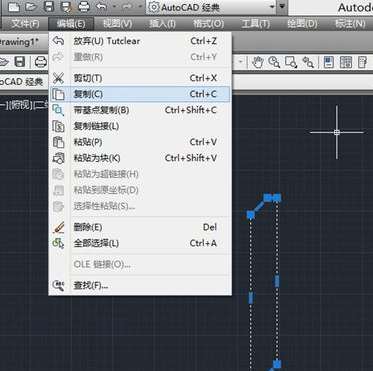

1、将图形对象复制，然后粘贴出很多个，再一个一个的测好距离，鼠标拖拽排列好。
2、你有可能会一个一个的将每个图形画出来。
不管用哪种方式，确实能实现，但是不可否认：既不省时，也不准确，很容易出错。
二、科学、严禁的方法——阵列命令
不管是建立矩阵阵列，还是路径阵列、环形（极）阵列，可以通过三种方式调用功能：
1、命令输入“APPAY”；

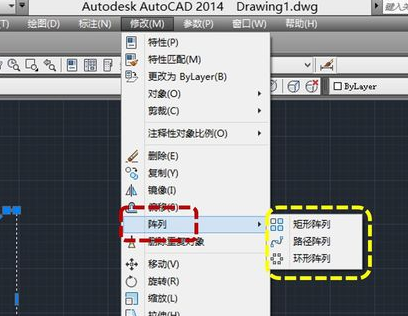

2、菜单栏选择“修改——阵列”；
3、右侧工具栏“阵列”按钮。
三、操作过程实例
1、如图所示，将图上的图形，需要按照等距离复制成20个，均匀排列成行；

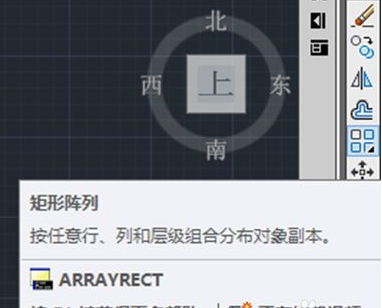

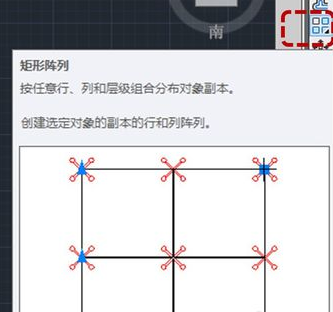

2、单击工具栏“矩阵阵列”按钮

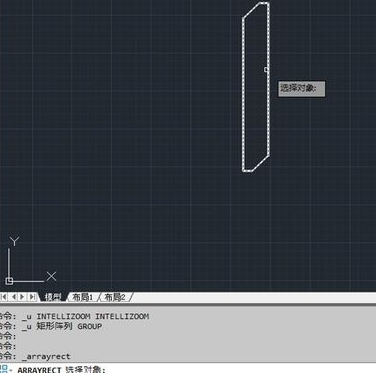

3、单机选择图上的图形，按回车键
四、调整阵列排列

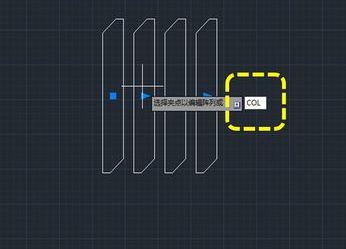

1、确定需要排列的图形个数——命令行输入“COL”，再输入“20”；

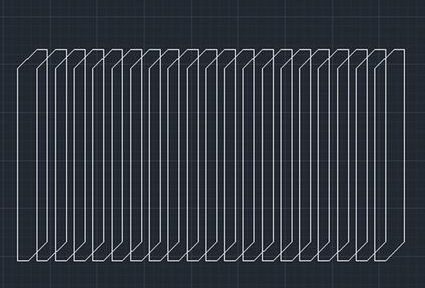

2、确定每个图形之间的间距——“100”
五、补充说明
1、通过输入“R"，也可以竖着复制成多个；

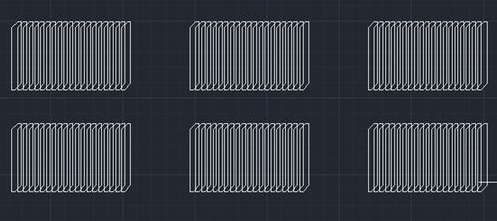

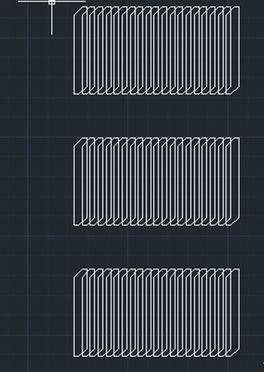

2、通过输入“L"，则可以实现成片的复制，更加省时省力！
—————————————————————————————————————————————————————————————————————————————————————————————
