由于绘制施工图细节比较多,所以客餐厅吊顶单独分享,希望经验并不丰富的设计从业人员有个借鉴的作用。零基础也可以画图了。

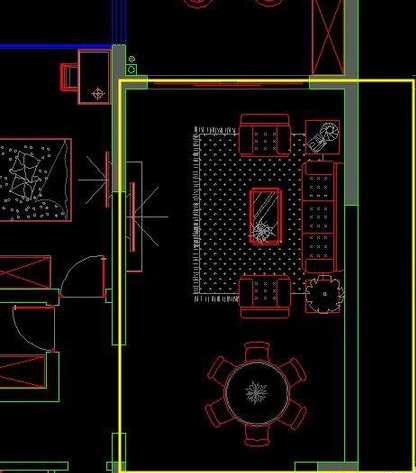

1.复制平面布局图。

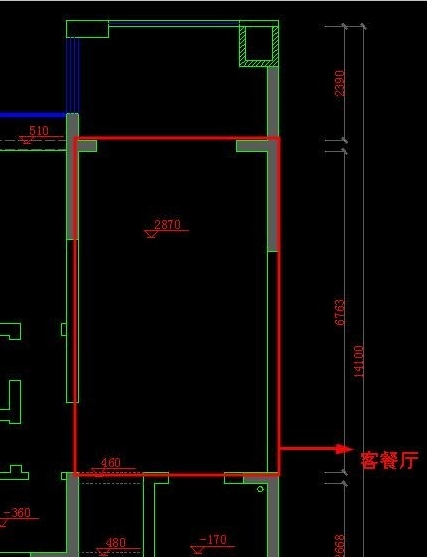

2.把平面里面家居等设备删除掉。

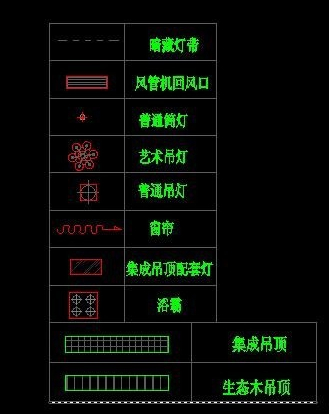

3.复制图例到右下角位置。

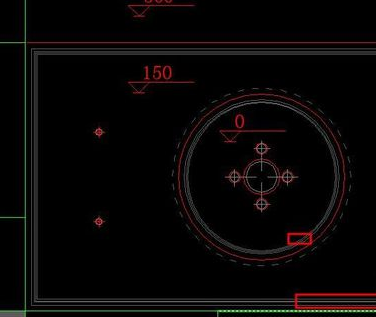

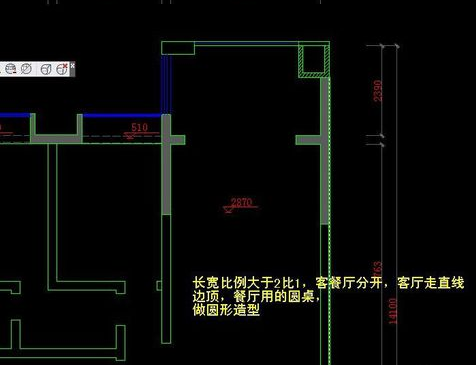

4.分析平面布置图,得出吊顶的样式,长宽比例大于2比1,需要客餐厅分开,业主要排放圆桌,餐厅吊顶就吊圆形相呼应。

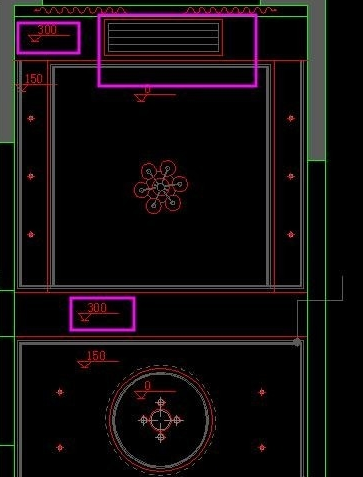

5.客厅画直线边顶,因为要安装中央空调,所以放中央空调出风口的位置高300mm以上,宽600 mm以上。

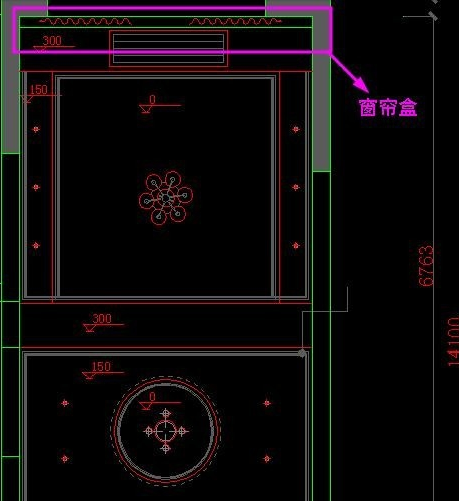

6.预留好窗帘盒的位置。
7.确定中央空调出风口的位置。

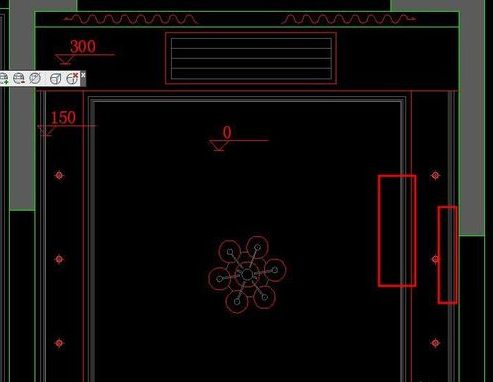

8.绘制阴角线。

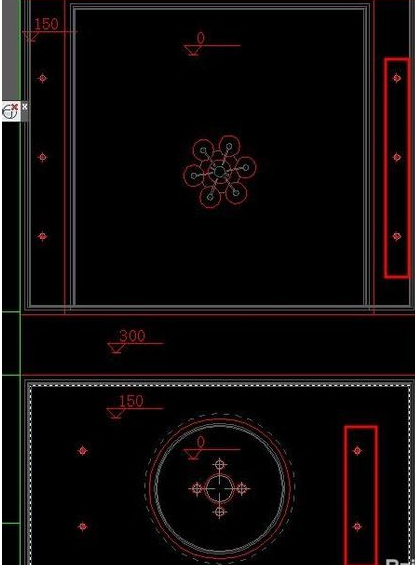

9.布置筒灯。
10.绘制餐厅虚光灯带。

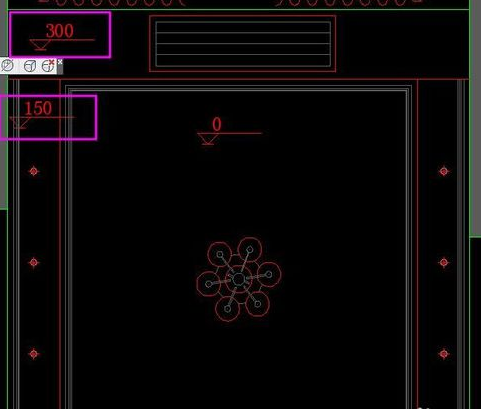

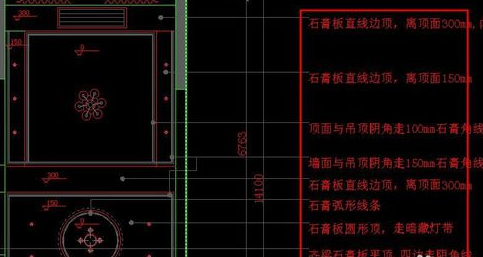

11.标注好文字说明。

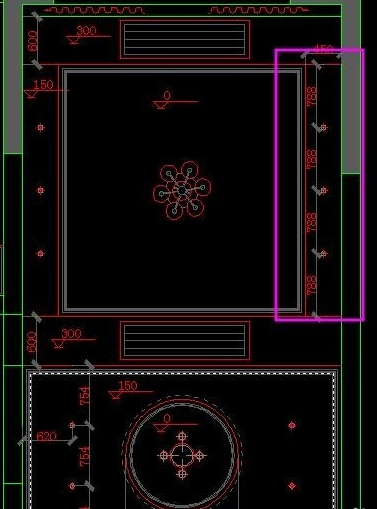

12.标注平面尺寸。
