电视墙是家里的一亮点，在做设计的时候，电视背景墙也是我们重中之重，设计出来还必须画成图，一是让客户看，二是放到工地，供施工人员施工用。

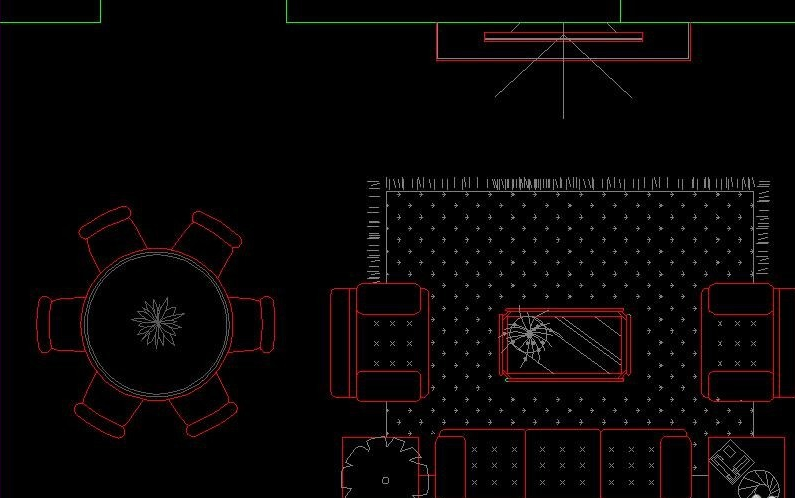

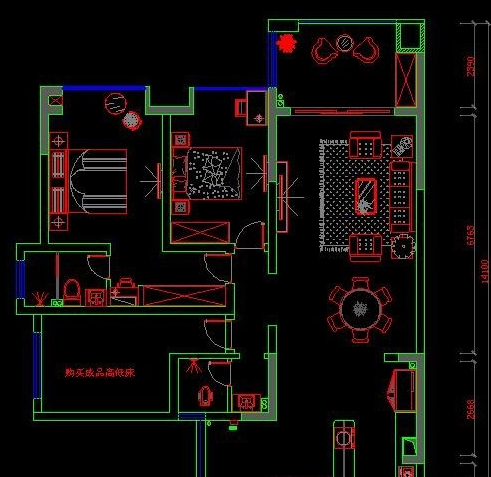

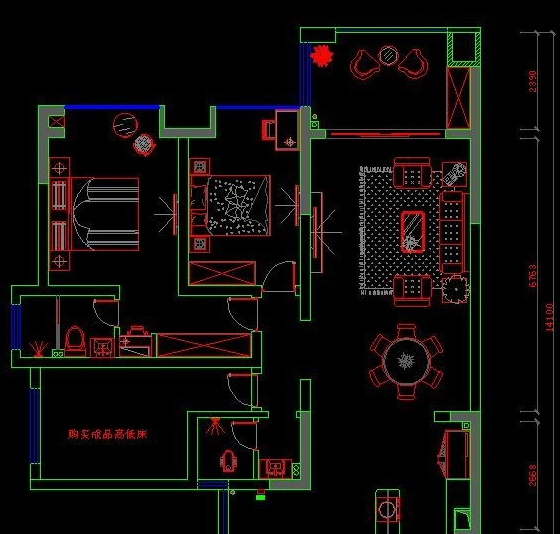

1.打开平面布置图。
2.复制一份，主要复制电视墙区域。

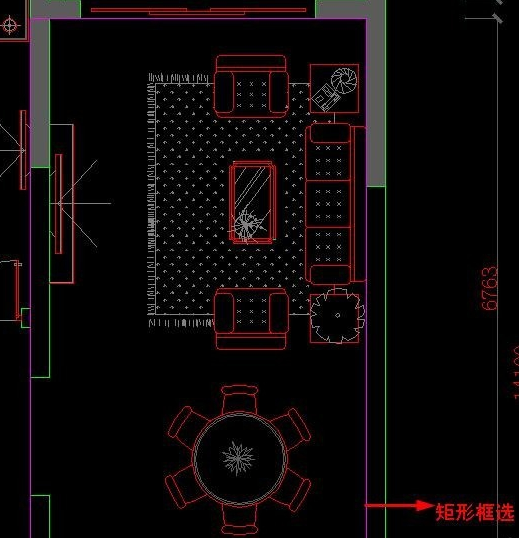

3.矩形选框框选电视墙区域。

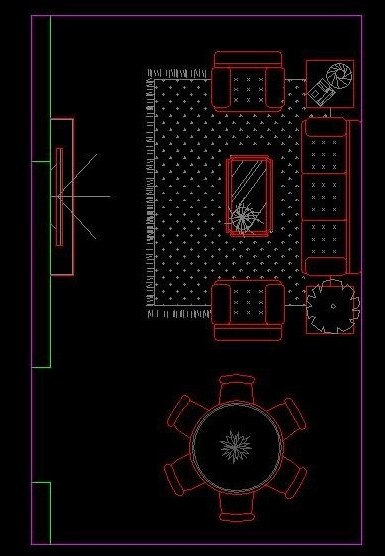

4.删除选框意外的线条。
5.旋转90度，让我们正对电视墙。

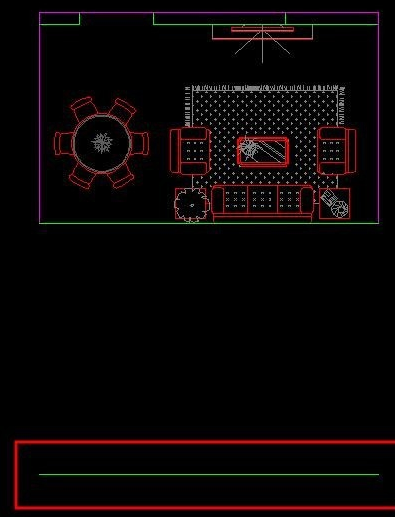

6.在下方画基准线，作为墙角线。

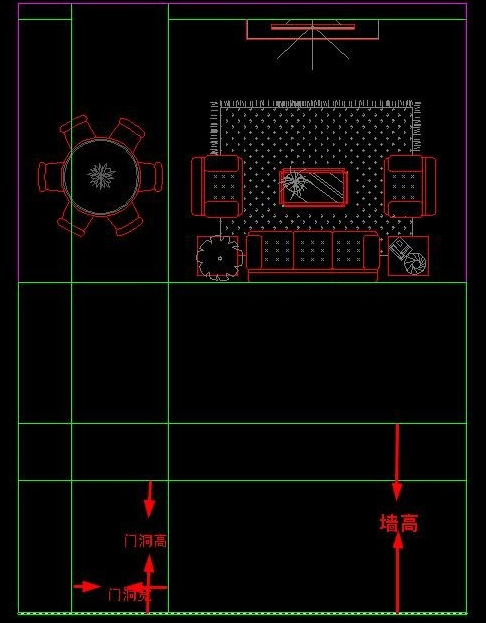

7.参考平面截图，用辅助线画好墙面设施情况。

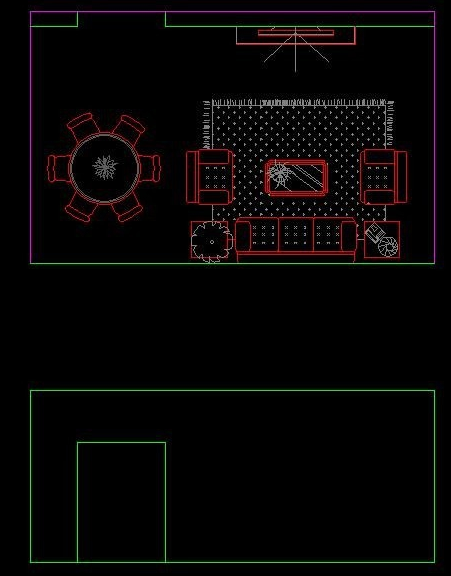

8.删除多余的线条，墙面原始结构就出来了。

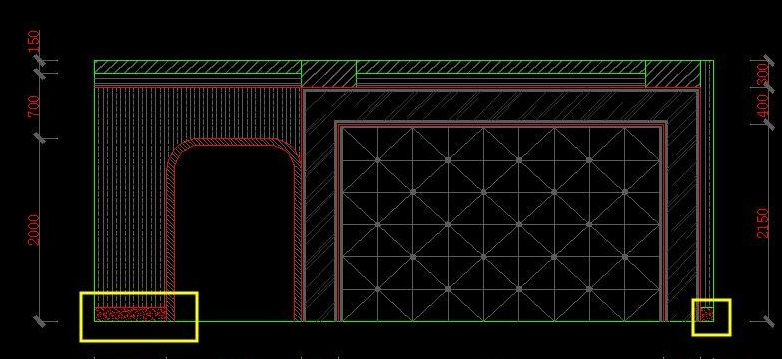

9.绘制出踢脚线位置。

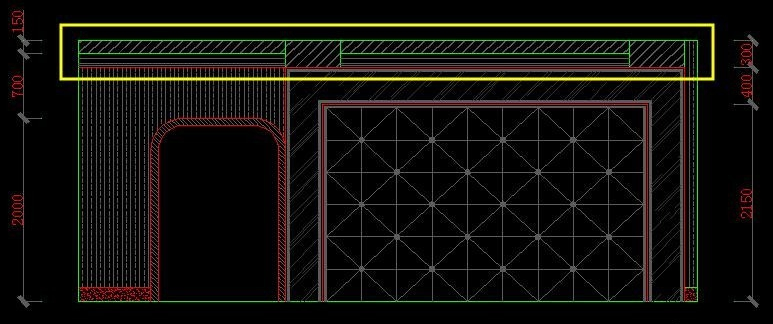

10.绘制吊顶剖面造型。

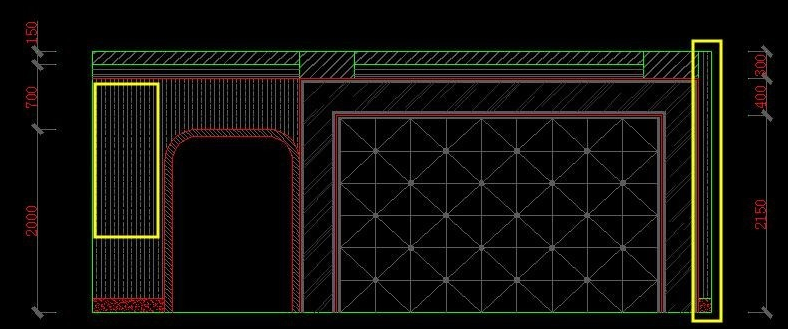

11.流出窗帘盒位置，墙面墙纸部分填充表示。

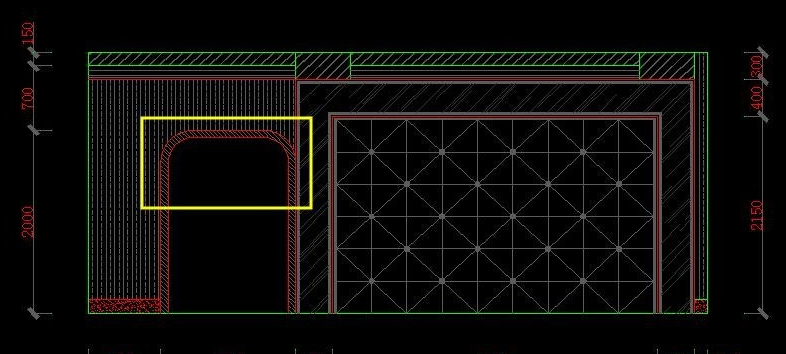

12.绘制出弧形门套。

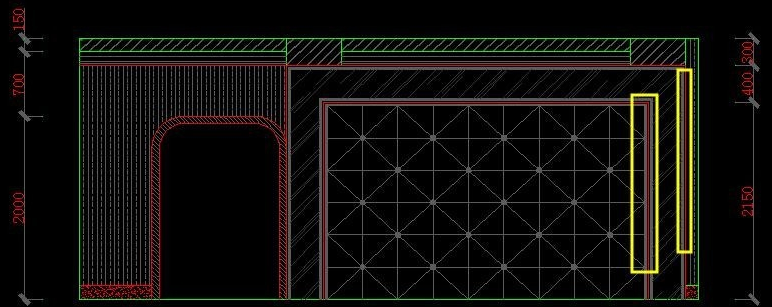

13.绘制不锈钢包边线条。

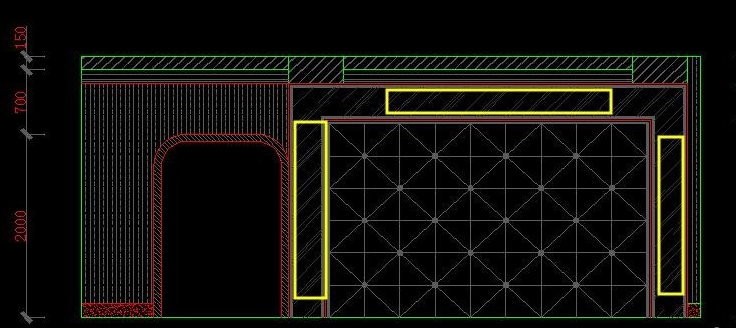

14边框镜面用填充表示。

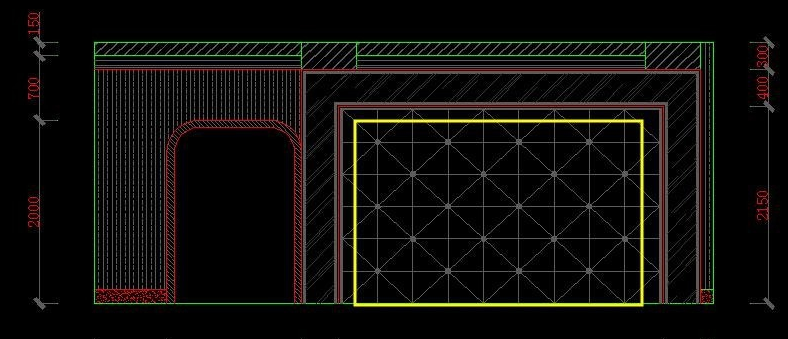

15.中间软包自己绘制表示。

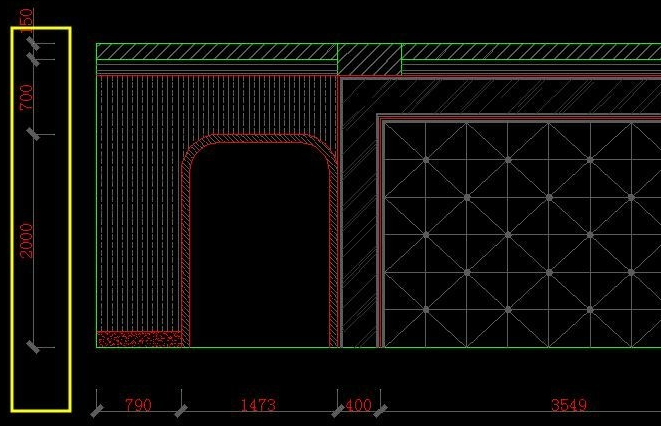

16.标注尺寸。

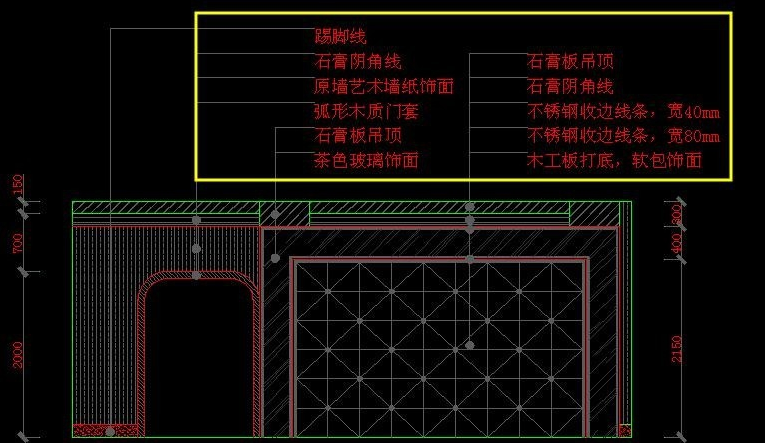

17.文字说明
—————————————————————————————————————————————————————————————————————————————————————————————
