装修设计8:CAD自定义填充图案

我们再用CAD的时候,平时会制作一些填充图案,但是这些填充图案又有代表性,就可以自定义以后用方便,直接填充就可以了。我们就来分享如何自定义填充图案。

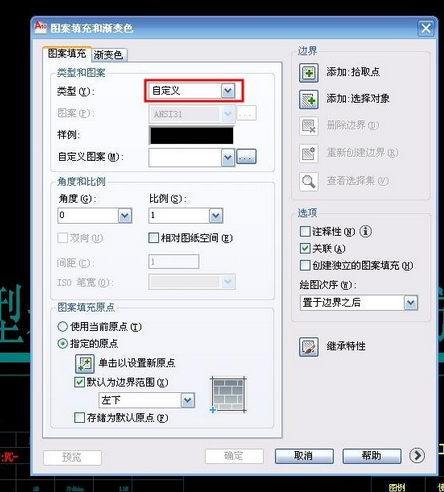

1.输入H命令,进入填充命令,选择自定义。

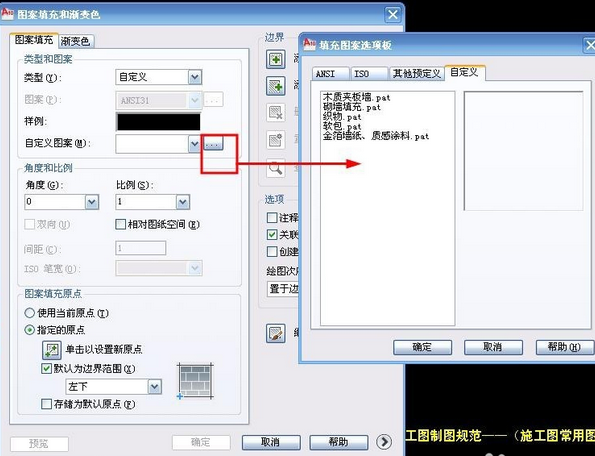

2.点击自定义图案后面的按钮,如图:

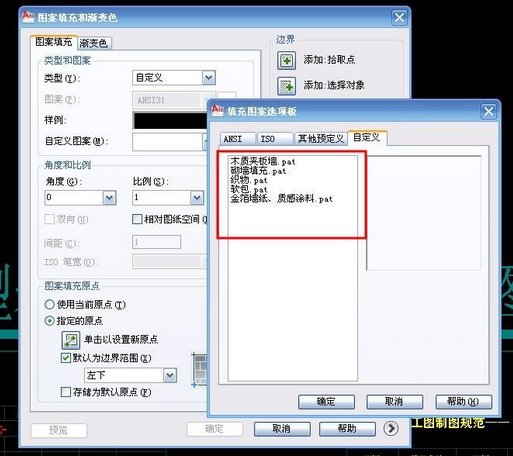

3.在这里我们就能看见我们自己定义的填充图案了。

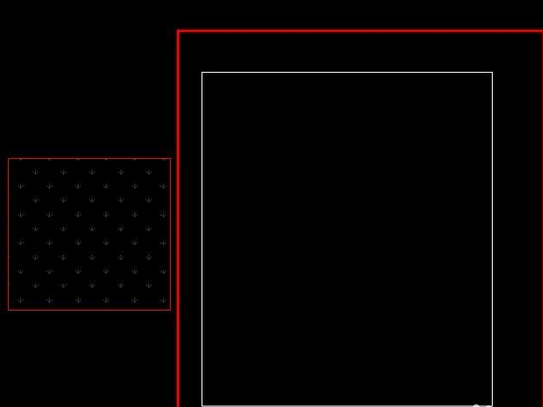

4.首先我们把自己制作的团复制出来。

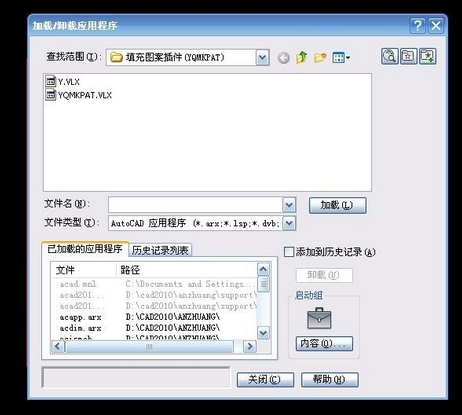

5.键盘键入AP按空格键(AP--空格)弹出加载对话框。

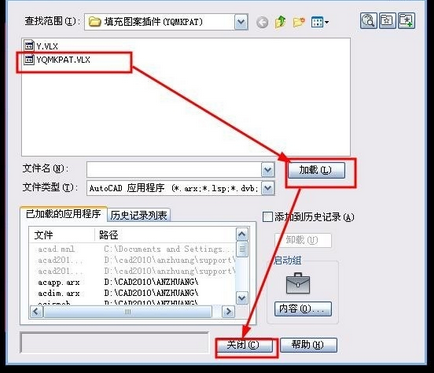

6.选择插件,加载后直接关闭。如图所示:

7.输入MP1命令后按空格,弹出对话框,如图:

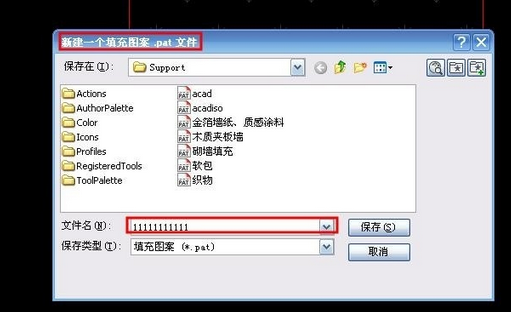

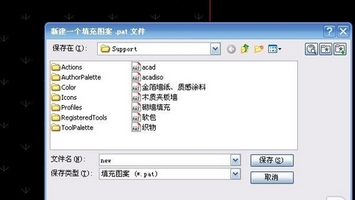

8.命好我们容易记住的名字。如图:

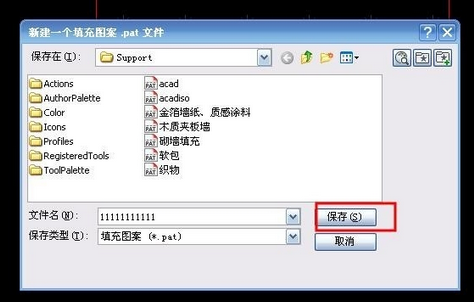

9.确定保存。

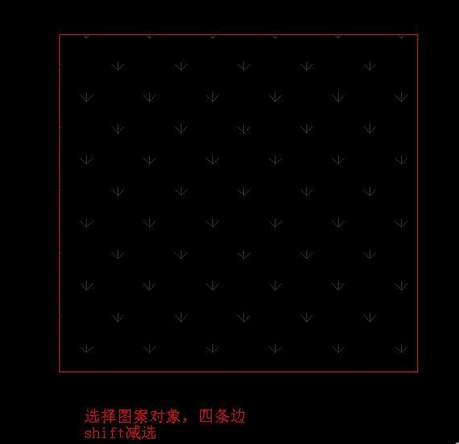

10.保存后直接提示选择对象,我们选择图案对象。

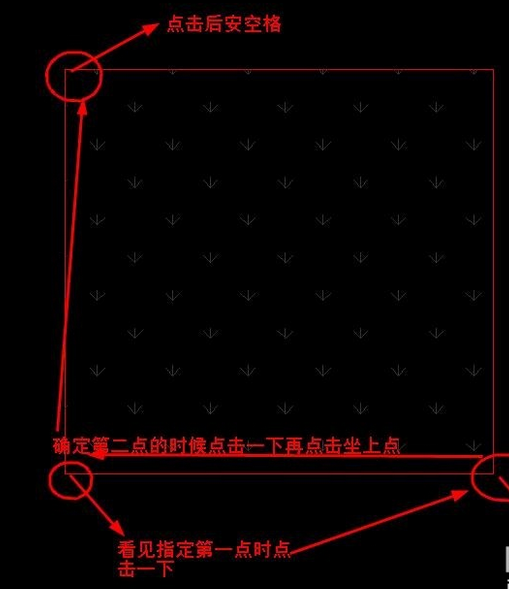

11.对象选择好了按空格进入下一步,提示确定更第一点和第二点,具体操作如图所示:

12.这样就完成了,下面我们来试用一下,先画一个矩形框。

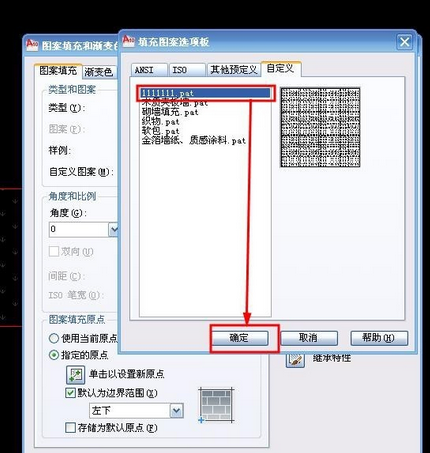

13.按H进入填充命令。选择好自己定义好的名字确定。

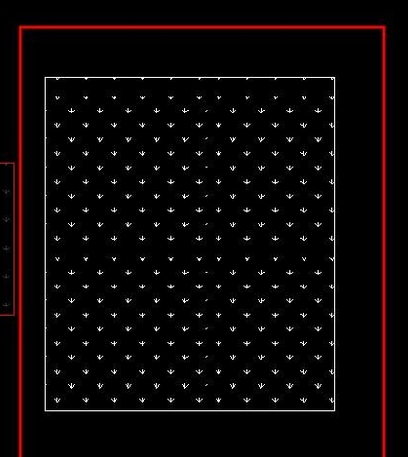

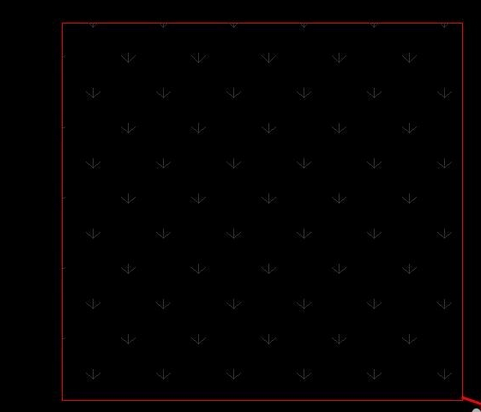

14.填充出来如图所示:
