在我们的工作中经常会需要通过CAD图纸计算其中的工程量，计算长度时一段一段去标记计算太麻烦，通过多段线计算长度等是CAD的功能之一，它可以大大节约我们的时间，为我们工作提供方便。

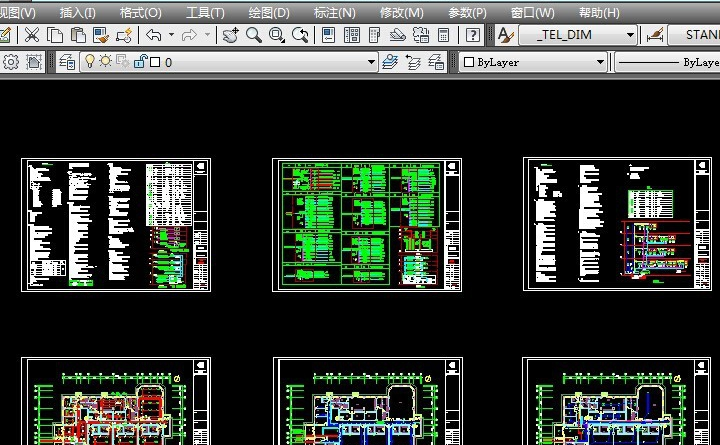

1.打开需要计算工程量的CAD图纸。
2.通过鼠标，调整到需要计算的位置。

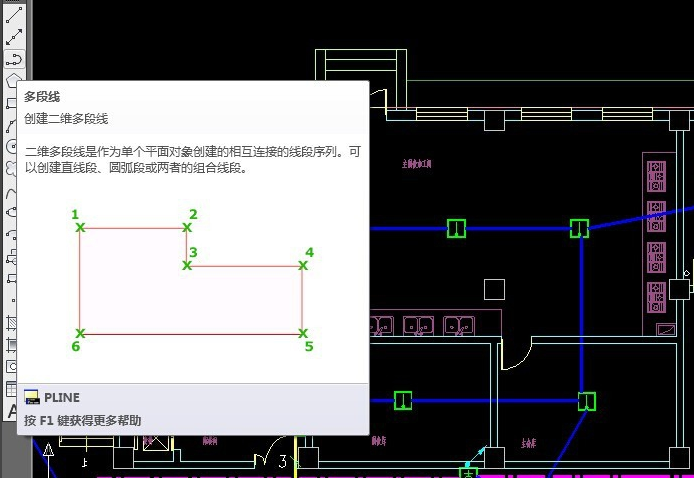

3.在CAD左侧菜单栏中鼠标左键点击多段线，然后在图纸中选中需要计算的多段线。

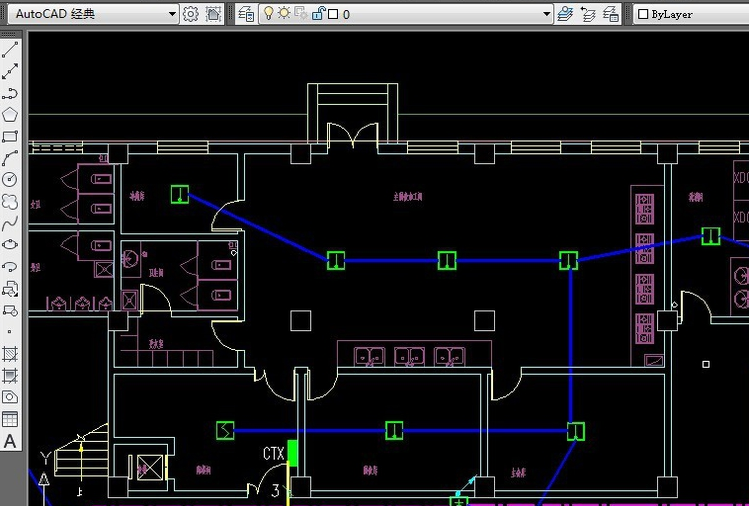

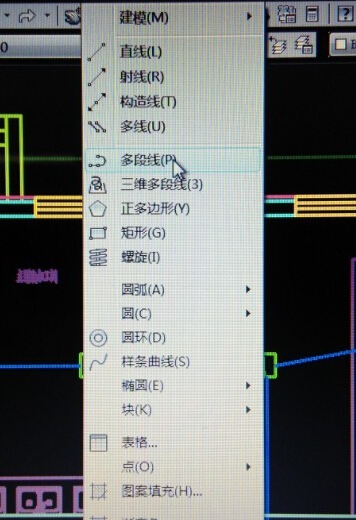

4.还可以通过上侧菜单栏中的绘图-多段线，选中后在图纸中画出多段线。

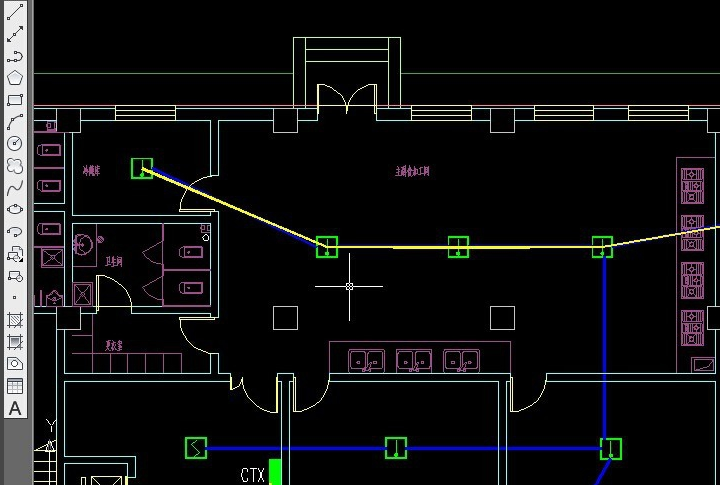

5.选中多段线后在图纸中沿着线路走向画出多段线。

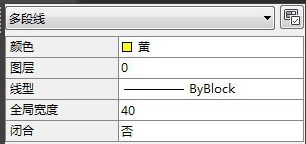

6.选中刚刚画出的多段线，弹出多段线图层框，在里面的全局宽度输入一个数值，可以使该多段线看起来更加明显，一般30-60即可。

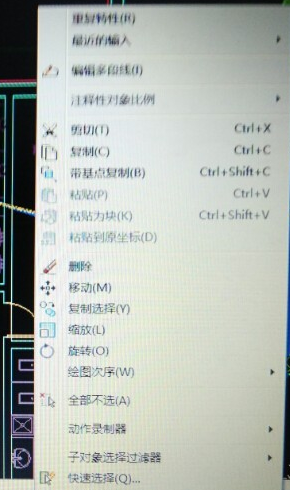

7.选中该多段线，单击鼠标右键选择特性，即在CAD右侧弹出特性对话框。

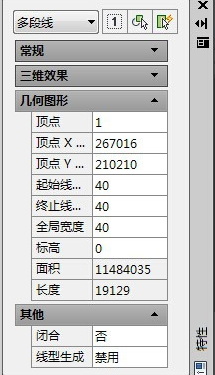

8.在特性对话框中找到几何图形，最后一项长度，即为该多段线的长度。
————————————————————————————————————————————————————————————————————————————————————————
