CAD怎么标注直径公差?

想要使用CAD标注直径公差,但是不知道如何标注怎么办,不用着急,这里给大家讲解如何使用CAD标注直径公差

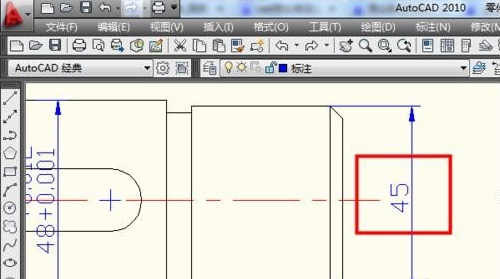

1.首先,打开一种需要使用CAD标注直径公差的图纸,如图所示

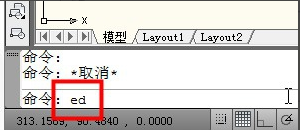

2.在CAD命令行中输入ed,然后回车

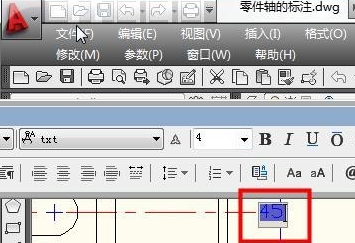

3.光标会变成小方块,点击选择想要改为公差的标注会出现文字编辑窗口

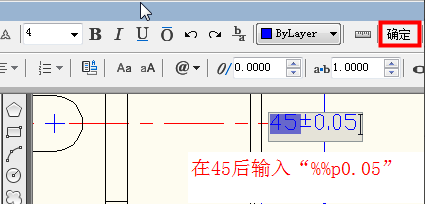

4.在标注45后面输入%%p0.05(%%p会自动变成±号),然后确定

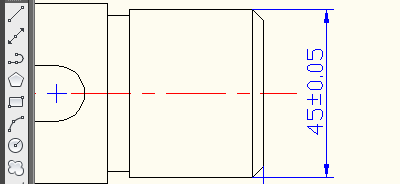

5.这样CAD公差标注就解决了

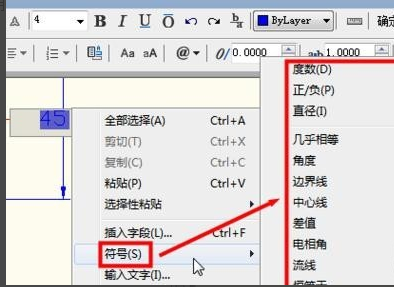

6.不同符号都有不同的文字替代,在文字输入时鼠标右键点击,选择符号,就会出现
