CAD图纸坡度如何标注

在CAD制作图纸是时候,需要标注坡度,那么如何标注呢?下面讲解

1.首先打开CAD,然后置入要画箭头的图,如图所示

2.输入 pl , 然后指定起点,这里放在阶梯中点!然后输入 h ,再输入起点半宽,由于是画的箭头,所以这里的起点半宽必须输入0,确定后接着输入端点半宽,这里输入的是100,根据自己需要多大就输多大!

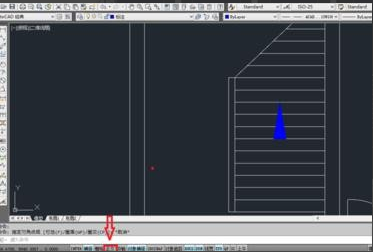

3.点enter,之后把正交打开,向下拖动就会出现一个小箭头,如图所示

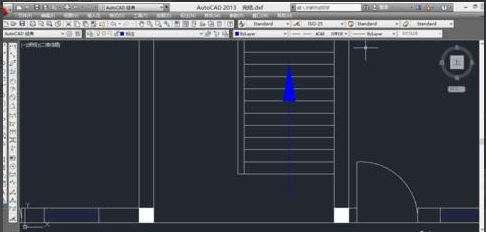

4.用 L 命令,在小箭头后画一条直线就ok了
