CAD文件转图片dwg转jpeg打印图片

有时候看到一些图片图纸,不知道他是怎么打印成图片的。或者你要谈单的时候要把方案发给客户,对方没cad软件,那得转成图片,该怎么操作呢。看了就会了

1.打开cad文件,选择左上角这个打印图片图标,点击他

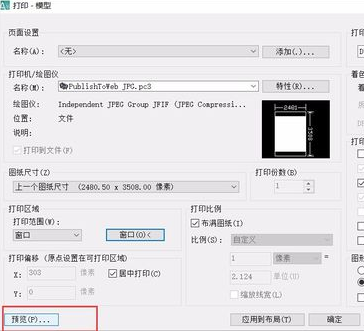

2.出现打印对话框,选择图片打印驱动,这样才可打印成图片,打印机打印也是从这里选择,不过要选择打印机的名称,我们是选择后面是jpe.pc3

3.设置下方的这些选项,打印区域,文件居中,方向。

4.设置好后,点击窗口按钮,跑到cad界面的时候,点击要打印的左上角,第二点右下角这样就选择了打印区域

5.选择好后会自动返回这个界面,先预览一下

6.如果可以可以直接点击左上角的打印图标,如果不满意就点打叉,重新选择

7.也可以不预览这么直接点击确定也可以打印,建议第一次打印还是预览一下好

8.确定后会出现这个对话框,选择保存位置,设置名称,点保存。这样就保存了,到保存位置查看下是否打印成功。
