CAD绘图如何使用单双向追踪功能

单/双向追踪功能是在cad制图中重要的技法之一。

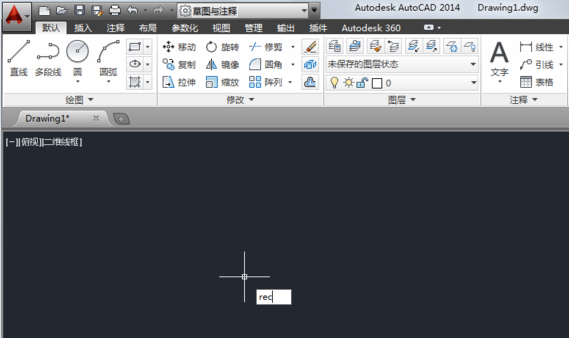

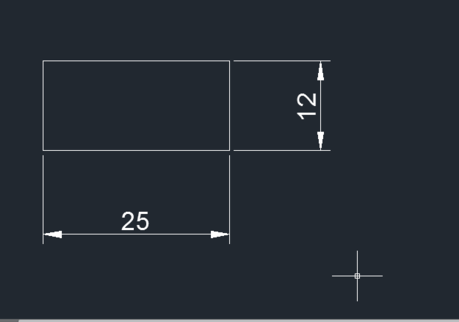

1.画一个25*12的矩形。用矩形工具REC空格单击左键,输入25逗号12空格。

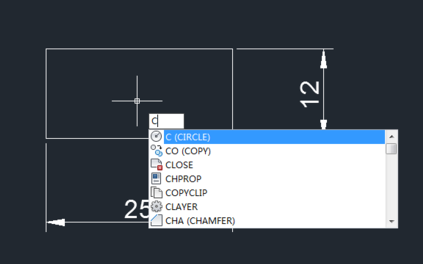

2.画圆,按C空格。

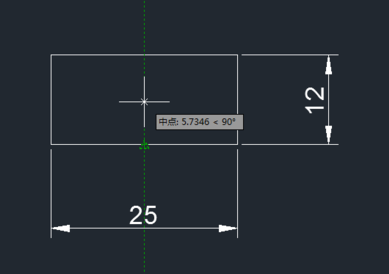

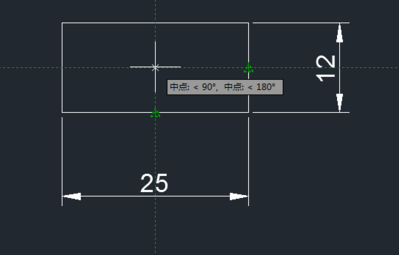

3.使用双向追踪功能。将光标放在矩形X轴中点,向矩形中心拖动(注意不要点光标,只拖动)拖到大概矩形中心的位置。将光标放在Y轴中点向矩形中心拖动。光标会自动追踪到举行的中点,将光标放在矩形中心。

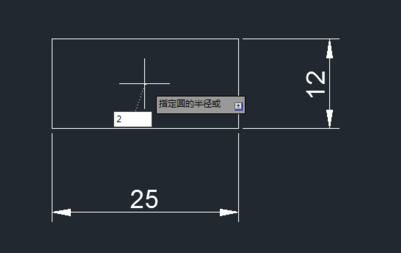

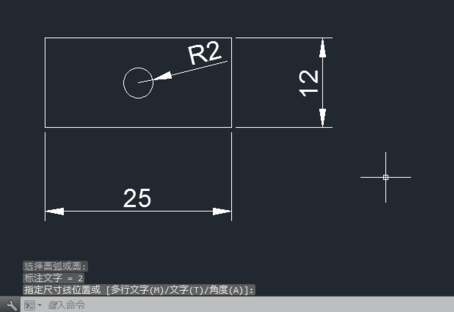

4.点击鼠标左键确定圆心位置。输入2作为圆的半径,空格。画圆。

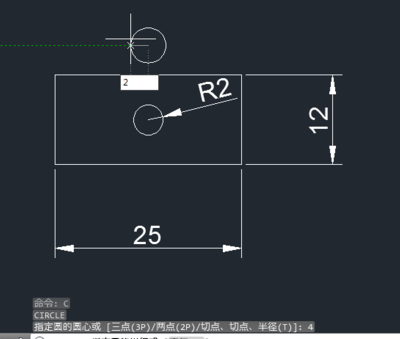

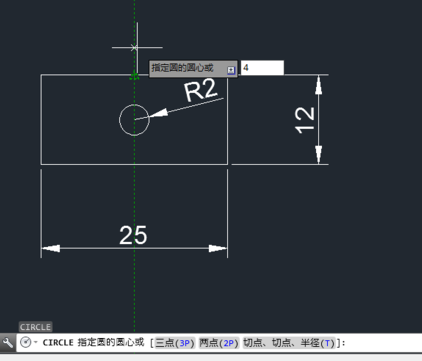

5.单向捕捉功能:空格,重复画圆的过程。光标放在矩形X轴的中点向上拖动,输入4。光标会自动捕捉到矩形中点上四个单位的位置,输入2作为圆的半径。

6.注意做之前要先把下边的动态输入打开,以下蓝色的都要处于开启状态。

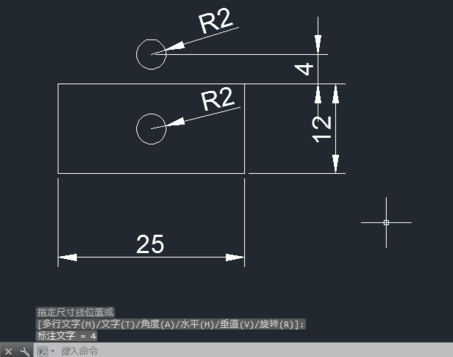

7.做好了之后就是这样子的。单/双向追踪功能很简单可是也很重要哦。学会了吗?
