如何在CAD室内设计中画八人餐桌，这里小编将运用矩形命令来画外轮廓，再通过偏移和矩形工具绘制椅子，然后复制出另外七个，分散在桌子旁边。

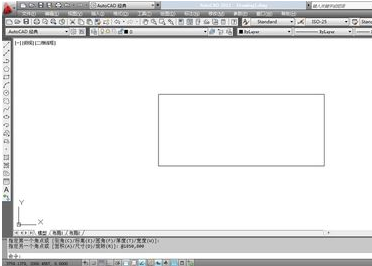

1.首先画一个1850*800的大矩形，具体方法如下：“绘图”→“矩形”，然后在绘图区域随便点击一点，然后输入@1850,800，画出一个矩形，如图所示。自然也可以输入REC快捷键进行绘制矩形，也可以在绘图工具栏中点击矩形按钮进行绘图。

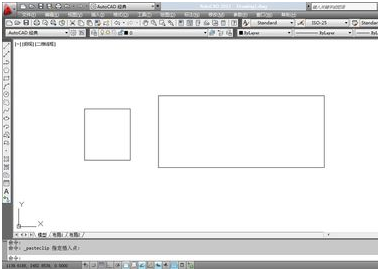

2.接着采用同样的方法开始绘制一个510*570的矩形，按下快捷键REC，输入@510,570，如图所示。

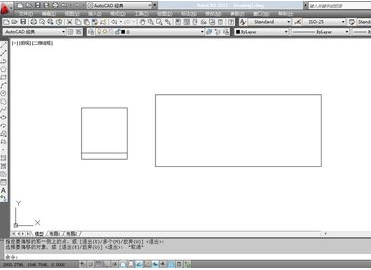

3.选择分解命令，或者输入快捷键X，选中刚才第二步绘制的小矩形，将小矩形分解成一个个的小对象，然后选择小矩形最下面的一条直线，输入快捷键O进行向上偏移，偏移的距离是70个单位，如图所示。

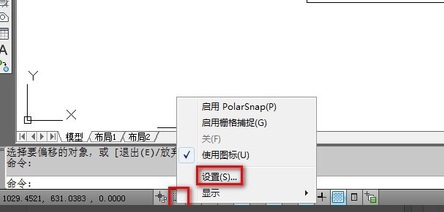

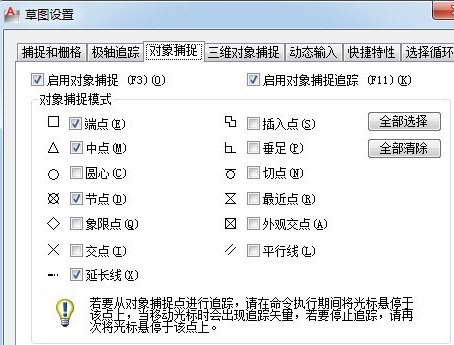

4.打开捕捉模式，点击右键，选择设置，弹出草图对话框，点击对象模式，将中点打钩，如图所示。

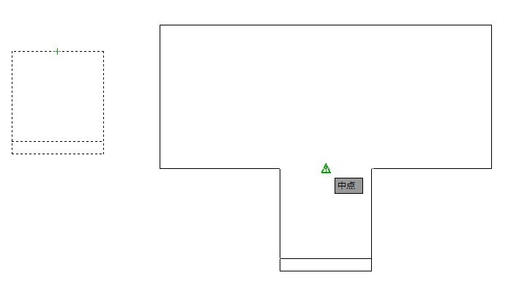

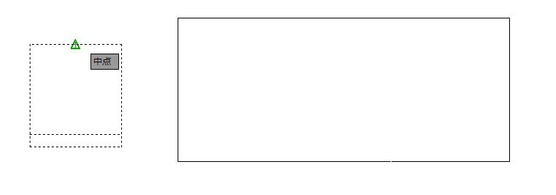

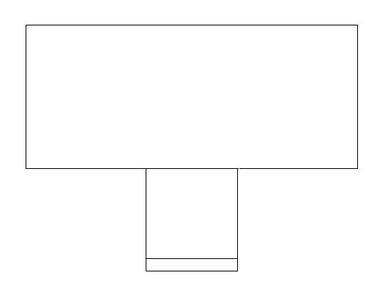

5.输入快捷键M，选择第二步画出来的整个矩形，也就是我们说的椅子了，然后捕捉到矩形上面的那条线的中点，然后移动到第一步画出的大矩形的下面线的中点。如图所示

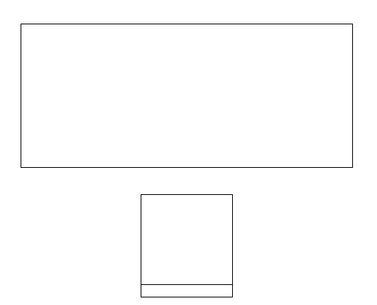

6.打开正交模式，输入M命令，然后选中第一个大矩形，然后输入150，向上移动使桌椅和椅子直接有一段距离空出来，如图所示。

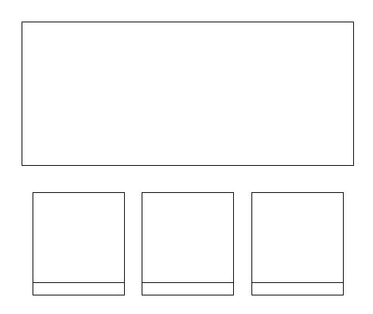

7.输入co命令进行复制，选中椅子，以横线中点为基点，然后分别向左向右各复制一个椅子，向左向右移动距离为610个单位，如图所示，此时也要打开正交模式。

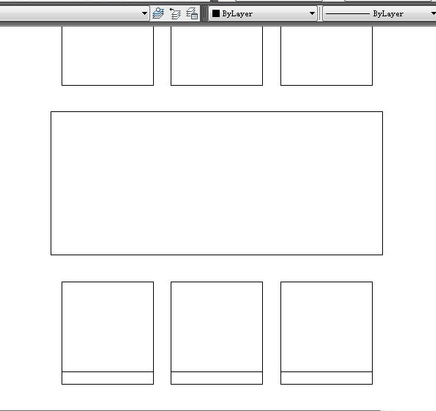

8.输入MI镜像命令，我们选中所有的椅子，然后以餐桌的竖线的两个中点为别人镜像的第一个点和第二个点，将椅子进行垂直复制，如图所示。

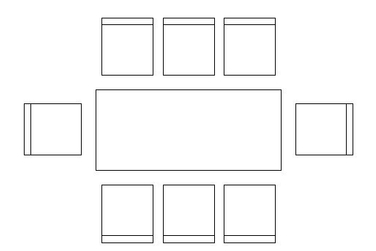

9.然后在复制一个椅子，进行旋转（快捷键是RO），画出左边一张椅子，然后在镜像画出另一张椅子，如图所示。八人餐桌完成了，按CTRL+S保存。
————————————————————————————————————————————————————————————————————
