Auto CAD中点的使用其实是比较少的，那么他是怎么使用的呢？使用中有什么特点和特殊性呢？下面看看我的经验分享。

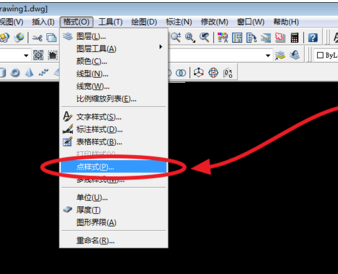

1.首先我们先看看点样式如何设置，点击格式-点样式，就可以进行设置界面。

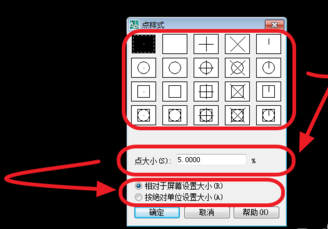

2.在这里，我们要先三个参数，1为点显示形式，他主要是为了方便人们看到点才设置的，可以用他来打一些标记。
3.点大小，最好如图，设置成相对于屏幕的大小。我们毕竟用到的不是很多。
4.如图中，这是1000mm的圆，使用绝对大小后，这个点只有5mm是看不见的。我们如果有特殊要求，可以设置单位点大小性状。

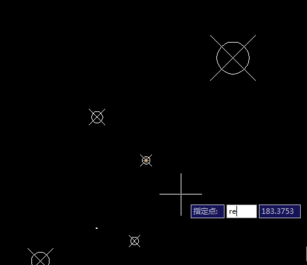

5.虽然是相同的点样式，但是我们在绘图中却发现，他们本身大小不等，这是怎么回事呢？重新打开又没问题，我们可以用re重绘弄，他们就一样大了，只是当前显示 不同而已。
6.平面点有两个坐标，三维有三个，我们一般都会用输入三个参数来定义定间点。
7.接下来，如何绘制偏移点呢？

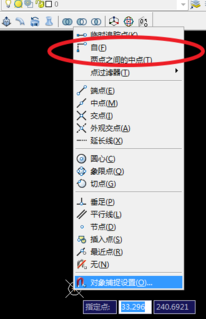

且看如下，当按住CTRL+鼠标右键时，我们会出现自偏移参数，当然我们也可以用自偏移，实现自当前点，或其他所有三维点的定位，是不是很不错啊？
————————————————————————————————————————————————————————————————————
