CAD中，延伸命令的使用有点象是剪切的逆操作，我们可以用他来延长直线到目标直线。如图，所有直线均被延伸，外围再没有可延伸到的边界，所的无法延伸了，用法详解如下。
1.选择延伸命令或输入EX后空格键

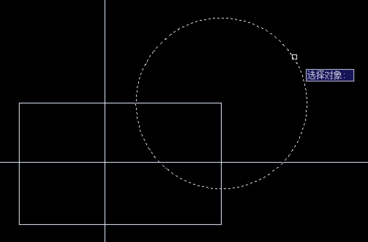

2.如图选择要延伸到的边界。

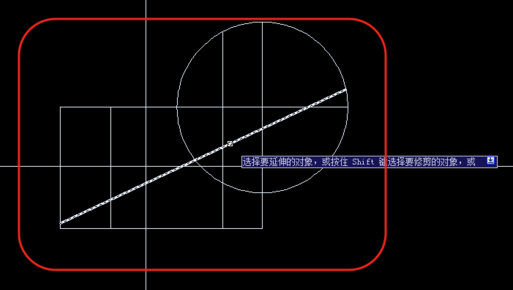

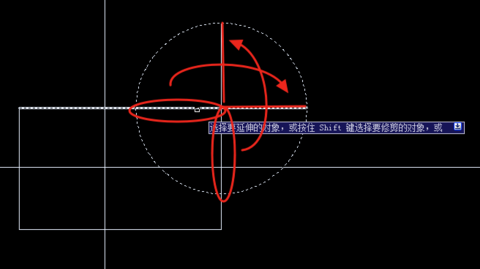

3.点击要延伸的对象即对象延伸到边界处。

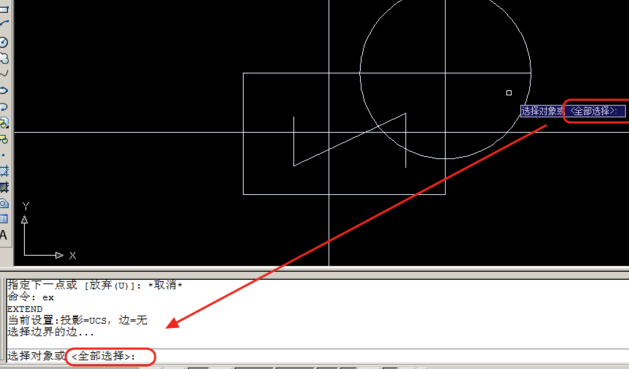

4.我们绘制如图线段，使用延伸命令，此处与剪切类似，可以选择所有的对象为边界进行延伸，而不用指定边界。在EX命令输入后，直接按两次空格键。
5.即可对所有可延伸对象进行延伸。

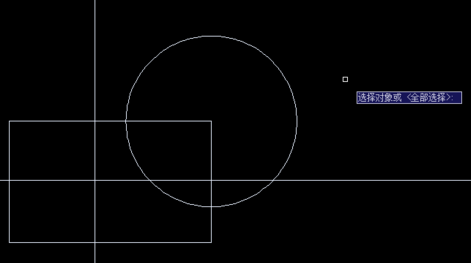

6.如图，是上图所有线段延伸后的结果，所有线条均不可延伸。

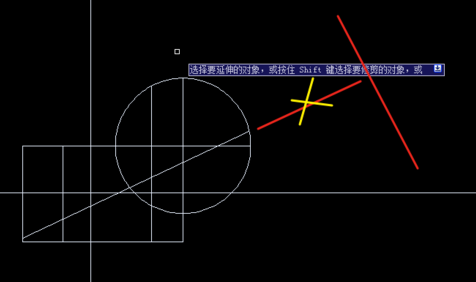

7.如图中所示，延伸没有边界时，直接将不会再被延伸，也就是说，延伸命令必须要有边界才能起作用。
————————————————————————————————————————————————————————————————————
