CAD平面设计:CAD怎么做表格?

在平面设计中,我们通常需要把参数制成表放到CAD图形中去,下面我来分享一下我的制表经验。

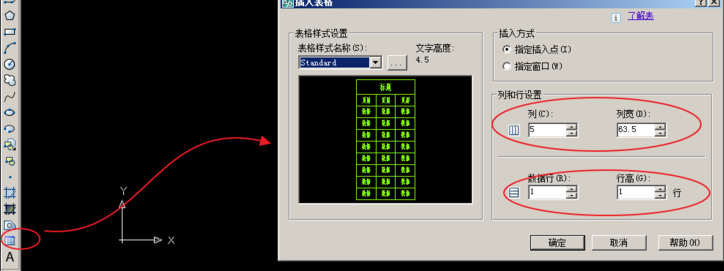

1.点击表格工具,我们可以设置表格的行数和列数。

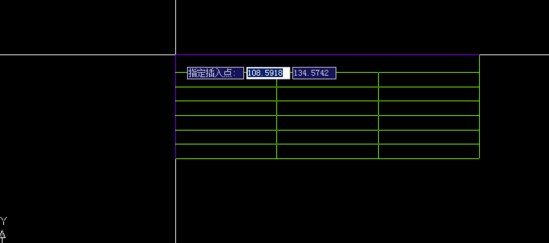

2.如图,指定插入点后,我们就得到所需表格。

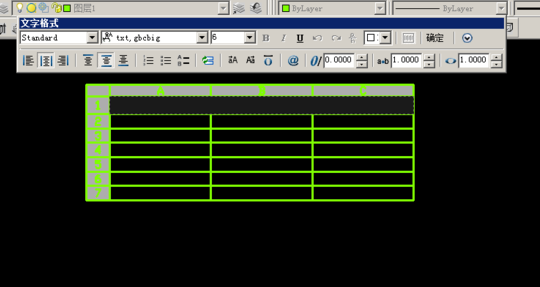

3.插入后自动进入到编辑模式。

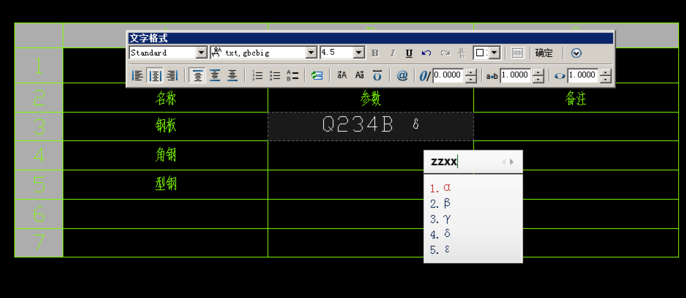

4.要注意设置文字格式后,我们才能得到合适的字体。

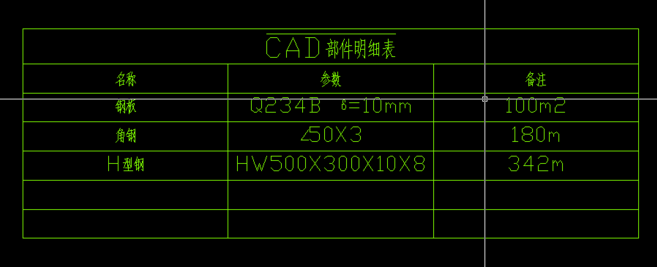

5.输入内容后,表格如图就完成了,可以移动到合适的位置。

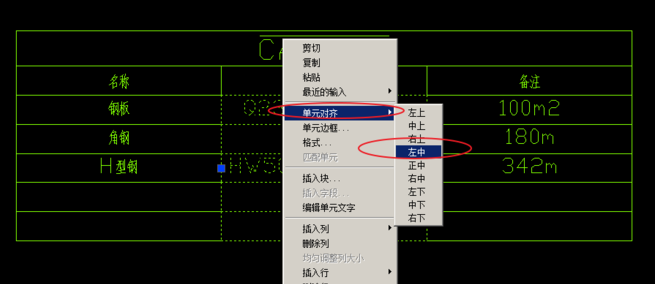

6.选中单元格,我们可以进行对齐操作。

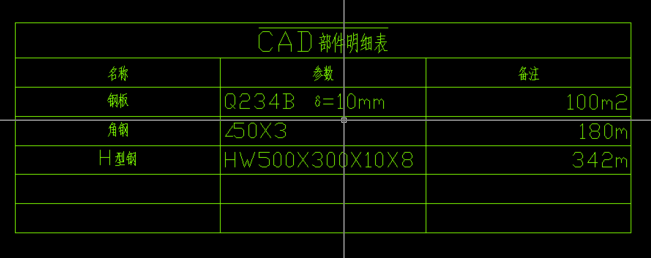

7.图为格式对齐方式调整后的结果。

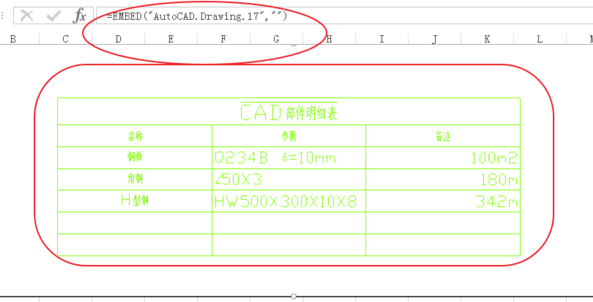

8.完成表格绘制后,我们可以以对象方式复制和粘贴到EXCEL和WORD中去。需要的时候,在EXCEL双击可以进入CAD中进行编辑。

——————————————————————————————————————————————————————————————————————————————————————
