CAD基础画图:CAD多边形的画法

多边形的绘制比较多样,通常用的3边,四边,我们都可以通过辅助线快速绘制出来。但是如果5边,6边呢?绘制起来就很困难了。看看多边形命令吧。

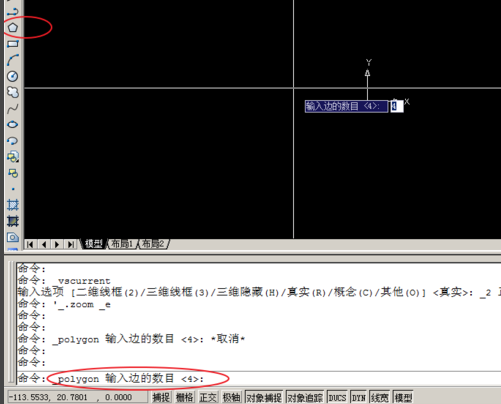

1.点击多边形图标,要求输入绘制的边数。以7为例。

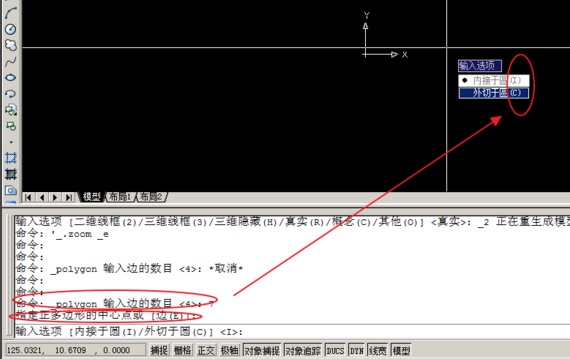

2.先内切于圆为例绘制。

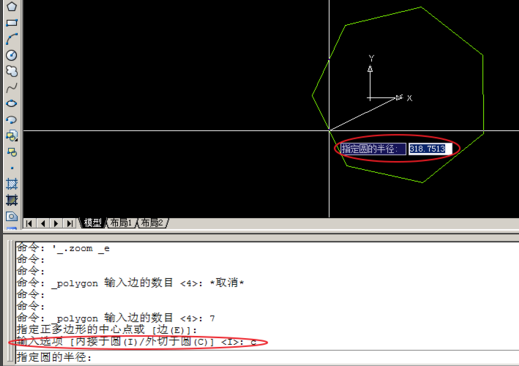

3.可以看到,半径位于边长的中点。这时我们可以输入半径,就可以得到内切于圆的7边形了。

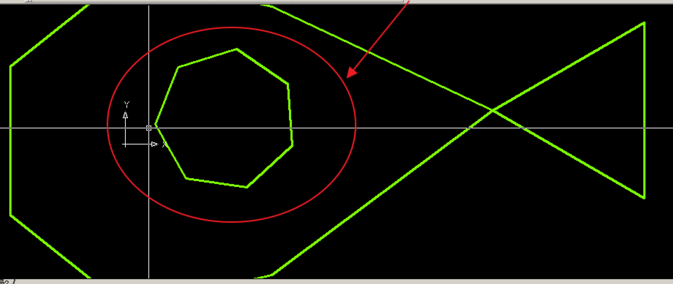

4.如图,我们再做一内接于圆的三角形。

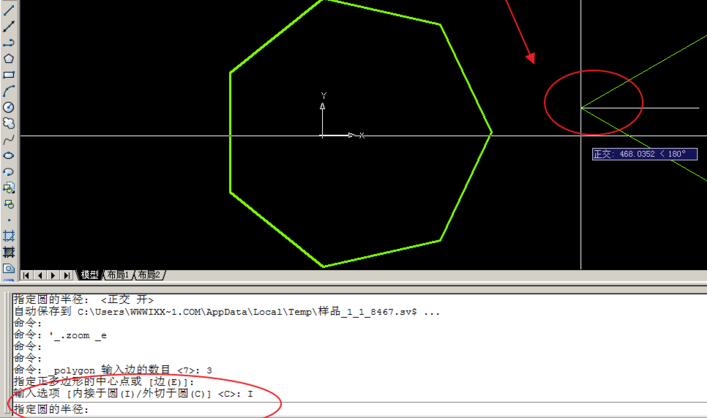

5.内接于圆时,半径在顶点。

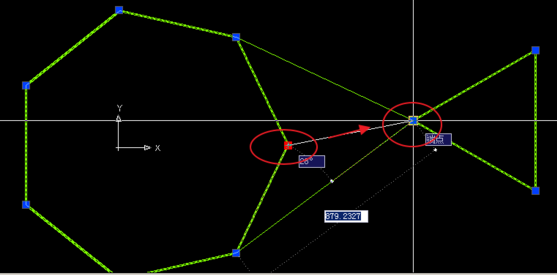

6.绘制完成的多边形可以用夹点进行编辑。

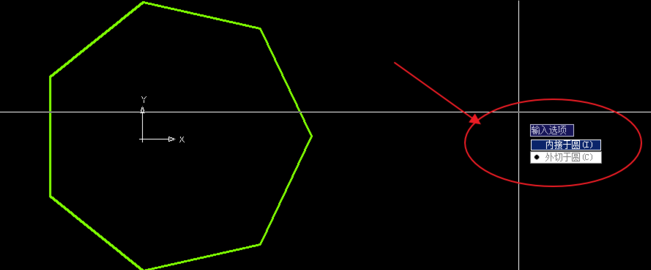

7.图为内接于圆的正7边形

——————————————————————————————————————————————————————————————————————————————————————
