由于工作原因经常需绘制建筑CAD图纸，绘制完成后须进行标注，而一般默认状态下，CAD中标注默认样式不符合建筑标注样式，这就需要没画一次图纸就需要设置一次标注样式，我没有简单点方法呢？
那我们就需要一个建筑绘图模板，把我们常用图层、标注样式、文字样式等设置好，形成一个良好的绘图环境，那我跟着我设置一个属于自标注样式吧。

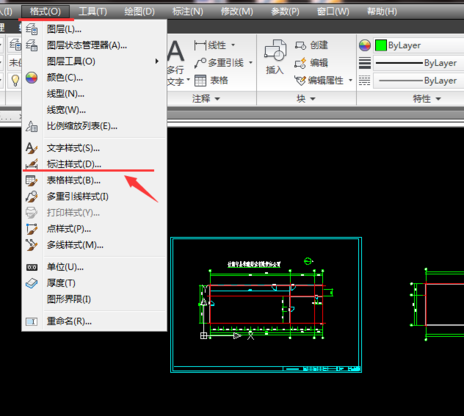

1.关于设置标注样式的窗口，在菜单栏中的“格式”选项卡中，快捷命令为D。

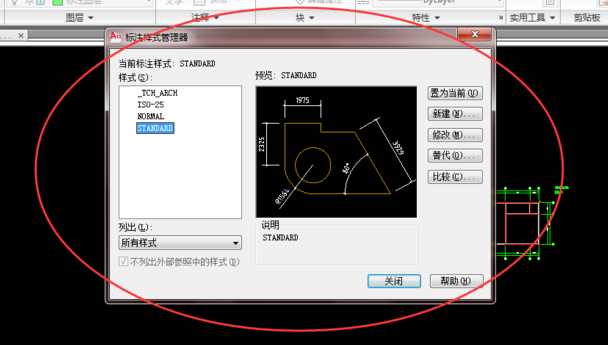

2.点击“标注样式”，出现标注样式管理器界面。

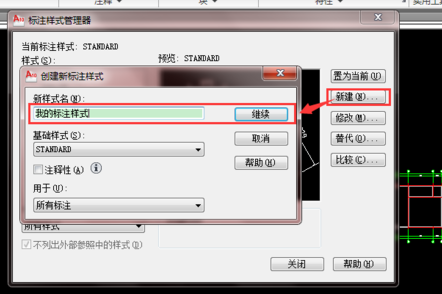

3.点击“新建”，出现创建新标注样式窗口，我们命名一个标注样式名称，这里我们取一个“我的标注样式”，然后点击继续。

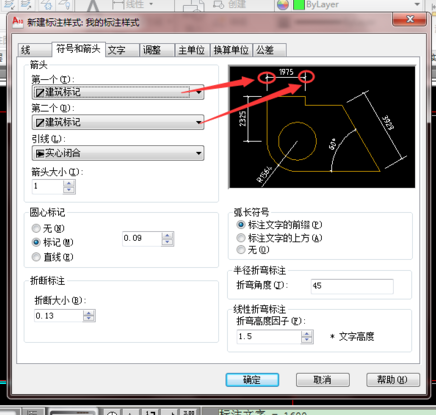

4.进入新建标注样式修改窗口中，在“符号和箭头”选项卡修改箭头样式为“建筑标记”或其他。什么是箭头样式就是下图中小红圈位置的箭头。

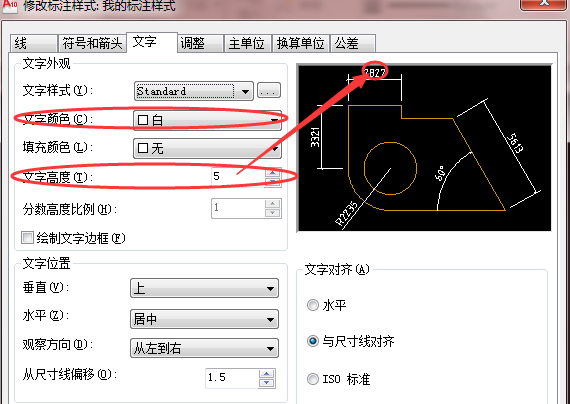

5.修改完箭头样式后，对标注显示的标注数据的大小、颜色进行设置，我们点击【文字】选项卡，在”文字高度”设置为5，“文字颜色“设置为白色。大小是否合适我们修改完成后进行标注测试，根据结果再次调整大小。

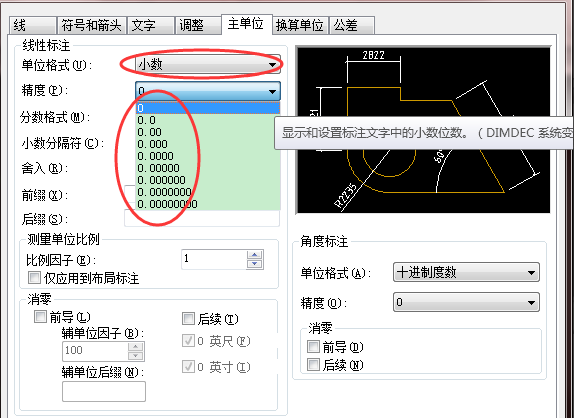

6.设置完成标注数据文字大小调整后，在来设置标注数据的精度，有无小数位，我们在【主单位】选项卡：单位格式、精度进行设置。

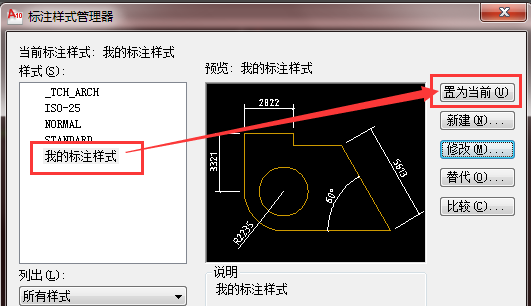

7.设置完成后，将我们新建的标注样式设置为当前样式。

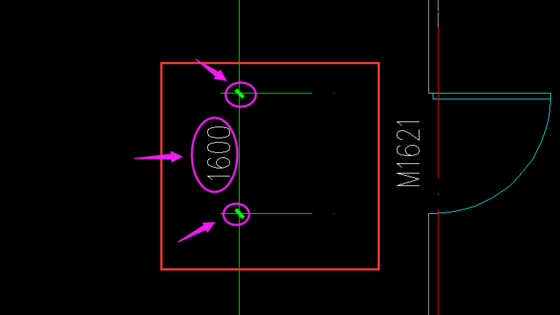

8.设置完成我们来看看效果吧。
——————————————————————————————————————————————————————————————————————————————————————
