CAD中如何画洗衣机?

洗衣机是图纸设计时必不可少的生活用品,一般放在阳台和厕所中。下面我来分享一下,怎样绘制洗衣机平面图。

1.调用矩形命令,绘制尺寸为550*595的矩形。

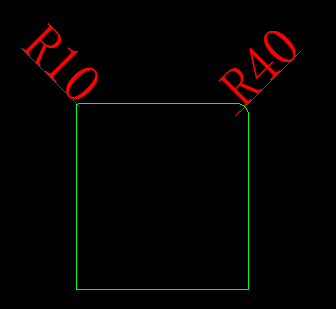

2.调用圆角命令对矩形进行圆角,左上角半径为10,右上角半径为40.

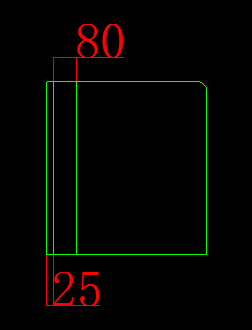

3.调用分解命令然后调用偏移命令,偏移25、80.调用延伸“EX+双空格“。

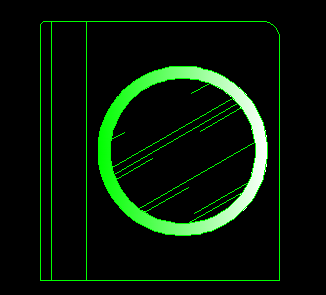

4.调用圆命令,绘制出尺寸半径为167和195 圆,作为洗衣机的圆筒造型。可以先建一条辅助线,完成后删掉。



5.调用填充,填充调用渐变色,圆内填充AR-rroof图案。

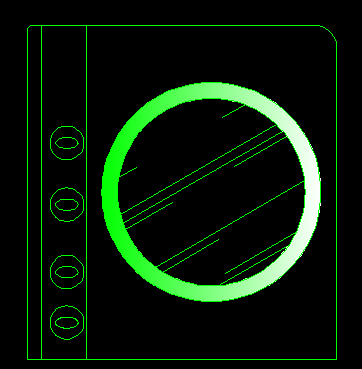

6.调用椭圆命令,绘制出洗衣机开关按钮。,并用复制得到四个开关。绘制洗衣机完成。

注意事项

快捷键:co=复制 m=移动 c=圆 el=椭圆 h=填充 L=直线
