CAD中如何控制图形的打印线宽?

无论建筑图纸还是机械图纸,打印输出时图形的线宽都是有区别的,打印的图纸通常会加粗本专业的重点图形,而一些辅助线和次要图形则会用细线或虚线打印。例如建筑图纸中的轴线、机械图纸的中心线都会用虚线表示,且线宽设置得较细,建筑平面图中会突出墙体、门窗等基本建筑构件,而到了电气、暖通、给排水软件中则需要突出本专业的线缆、管线和设备,墙和门窗则会打印成细线。

在CAD中提供了几种控制打印线宽的方法,这些方法并没有孰优孰劣之分,只是结合行业和图纸的特点可以选择更适合的方式。例如要机械软件通常只设置几个图层,中心线、细实线、粗实线等,这些图层中将线型和线宽都设置好了,在绘制图纸时只要将图形绘制到相应的图层上就好了。自己即使没有机械专业软件,也不妨建立一个模板,按线型和线宽需要设置好几个图层,这样每次绘图和出图时就无需重新设置了。建筑行业图纸相对要复杂一些,通常按建筑构件来分层,例如墙体、门窗,有时墙体还会分为好几个图层,因此建筑图纸可能有上百个图层,大部分都采用按颜色来设置输出线宽。而一些建筑设备专业软件,例如浩辰CAD电气,线缆直接用带宽度的多段线。

简单总结一下,在CAD中控制输出线宽的方式主要有下面三种:

一、使用实体线宽来控制输出线宽

所谓“实体线宽”是给图形设置的线宽。

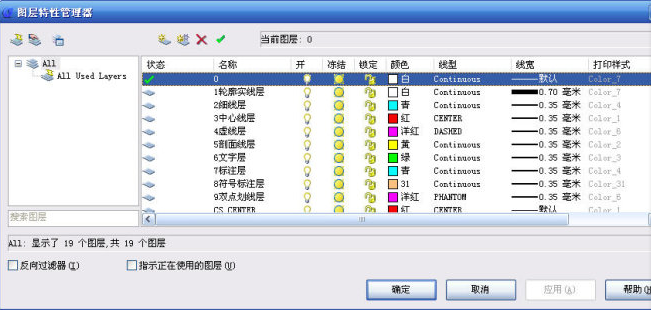

实体线宽最好通过图层来设置,而图形线宽直接用默认的(Bylayer 随层)即可,这样便于对图形进行整体管理和后续修改。如下图所示:

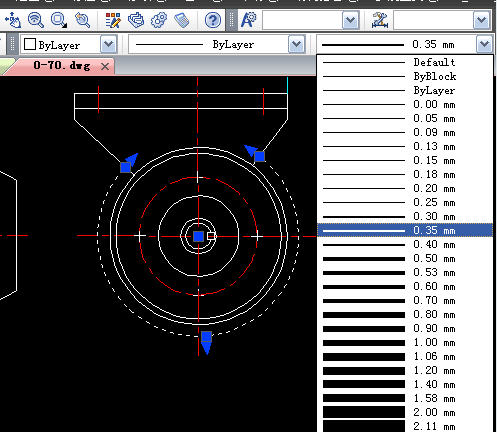

如果需要某个图层上图形使用不同线宽时,只能手动设置图形的线宽了。选中图形后,直接在工具栏中就可以设置,如下图所示。

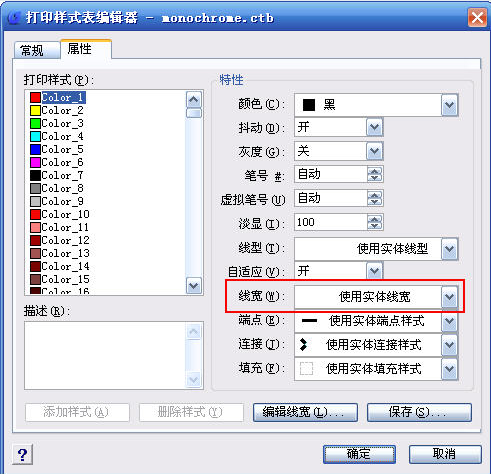

在图中已经设置了线宽后,想按设置的线宽打印的话,必须选择合适的打印样式表文件,在打印样式表中设置输出线宽为“使用实体线宽”,否则设置的线宽也会被忽略。采用这种方式的好处,在图中设置好线宽后,无论使用CAD自带的彩色或单色的CTB文件,默认设置都是“使用实体线宽”,不需要再做任何调整,直接输出即可。


线宽是设置好了,但打印时还要注意输出颜色的设置,选择合适的CTB文件。

如果用STB,每个图层将设置不同的打印样式,保证打印输出效果。这就要看单位的要求了,直接用单位给的模板就好了。个人极少使用STB。

二、利用颜色来控制输出线宽

CAD中最常用的打印样式表是CTB(颜色相关打印样式表),就是按索引色来控制输出的颜色、线型、线宽。使用颜色来控制输出线宽的好处就是直观,图纸打开后,颜色可以一目了然,设计起来也非常简单。而线宽相对来说就很难分辨了,即使打开“线宽”显示,在屏幕上看到的也只是示意效果,即使在布局中使用了页面设置中的线宽设置,看到的也并不是实际的宽度。

因此当图纸使用颜色来控制打印输出线宽时要注意下面几个问题:

1、必须使用索引色(256色)

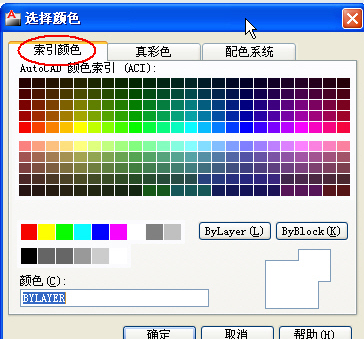

要想利用CTB控制输出线宽和颜色,图层或图形必须使用索引色(256色),如果使用了真彩色,输出颜色和线宽是无法控制的,因为CTB中只有针对索引色的设置。


2、不要使用太多颜色,特别是需要设置打印线宽的图形

用颜色可以在图面上很好区分不同类型的图形,CAD共提供了256种索引色,但建议不要使用太多颜色,用1-7号色就基本够了。一般一张图纸中线宽设置也就2-4种,重点要表现的图形颜色用几种就可以,这样在打印样式表中(*.CTB)中设置输出线宽时简单一点,出错的概率也小一点。当然,对于一些次要图形,只用默认线宽打印的图形多设几种颜色倒影响不太大。

3、必须选择合适的CTB文件

要用颜色控制输出线宽,图形肯定五颜六色,但大多数图纸会黑白输出,即使使用的是黑白打印机,也要选择合适的CTB文件(monochrome.ctb)。如果自己认为打印机就是黑白的,而没有选择单色CTB文件,彩色线条会被打印机转换为灰色而不是黑色,会导致线条打印不清晰。

4、需要对默认CTB文件进行编辑

由于CTB文件默认输出线宽为“使用实体线宽”,由于图形未单独设置线宽,必须对CAD自带的CTB文件进行编辑,调整特定颜色的输出线宽,否则图形的输出线宽都会是默认线宽。如果通常采用相同设置,编辑完CTB后可以另存为或覆盖原有文件,以后就不用重复设置了。

三、利用多段线线宽来控制打印线宽。

这种形式通常只在一些专业软件中使用,例如专业软件用多段线绘制电气的线缆、给排水和暖通的管线,这样可以保证无论设计人员用什么打印设置出图,只要出图比例是对的,线宽就能保证。这些软件在绘图前要设置出图比例,在绘制线缆时宽度会自动乘以出图比例来保证出图效果,例如设置1:100出图,线缆打印宽度设置为0.3,那软件在绘制多段线时会自动将宽度设置30。

如果只是用通用CAD,例如AUTOCAD或浩辰CAD等来绘图,用多段线控制输出线宽确实不太方便,不仅设置起来复杂,而且必须要先考虑到出图比例,而且直线、圆和弧还无法设置宽度。

如果你正在使用一款专业软件,你也需要了解软件已经实现了哪些设置,从而决定自己还需要做哪些事情。例如某种机械软件已经设置好图层并设置好图层的线宽,那就只需要将图形画在对应的图层上,打印时合理设置CTB就好了;而建筑软件会设置好图层和颜色,在使用建筑软件功能绘图时,会自动将图形放置到相应的图层上,那需要做的就是打印时按要求选择和编辑CTB文件。

无论你是否使用专业软件,使用哪种专业软件,在绘图前必须了解单位或行业对出图比例、文字、线型、线宽输出的要求,画图前就合理规划,画完图后正确设置,才能顺利绘制并输出规范标准的图纸。
