CAD中为什么有些图形能显示，却打印不出来？
网上有很多问类似的问题，图中的图形在打印后却消失，到底是什么原因呢？
之前我遇到过一些类似的问题，原因不尽相同，我将其中几种比较常见的问题列列举出来，希望对大家有帮助。
一、图形放置到了不打印的图层

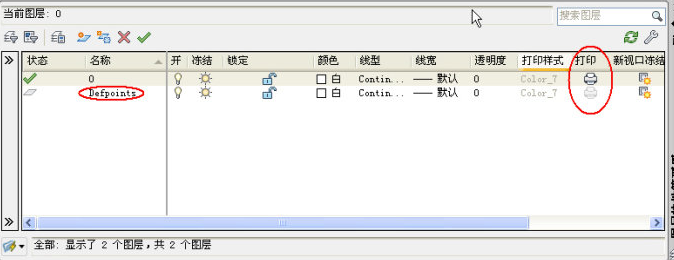

很多人没有注意图层有一个是否打印的设置，而且更不会注意到CAD会自动创建一些图层，例如创建标注时会自动创建一个Defpoints的图层，这个图层 默认被设置成不打印，而且是无法修改的，如下图所示。
如果你不小心将Defpoints图层设置成了当前层，绘制的图形就会在这个图层上，或者选择了图形后不小心在图层列表中选择了这个图层，最终就会出现这些图形能显示但打印不出来的现象。
如果是别人发过来的图，也有可能会将一些图层特意设置成不打印。因此，当出现图形没有打印出来时，首先看这些图形在哪个图层上，然后在打开图层管理器看一下这个图层是否设置成了不打印。如果所在图层不是类似DEFPOINTS、ASHADE这样的图层，直接设置成可打印就可以了。如果图形放到了DEFPOINTS这样有CAD软件自动创建的不打印图层，只能选中对象后，再在图层列表中选择一个其他图层，将图形移到别的图层上。
CAD的图层之所以有是否打印的设置，是因为用户有这样的实际需求，有些图形我们需要他显示，但不希望它被打印，例如布局空间中视口的边界，显示边界可以让我们清楚地知道视口的范围，方便我们进入视口进行操作或了解视口的数量，但大部分都不希望视口边界打印出来，因此大部分设计人员会将视口放到一个单独设置的不打印的图层上，有些设计人员为了省事，就直接将视口移动到DEFPOINTS图层。
二、颜色设置不正确

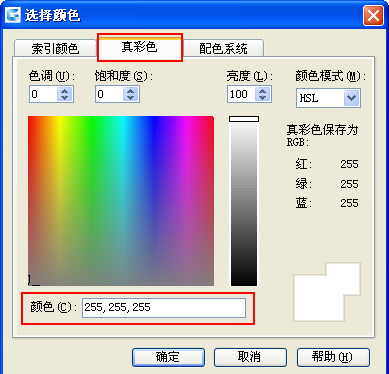

除了放在了不打印的图层上，还有一种情况可能会出现打印不出来。默认状态下，CAD会将白色打印为黑色，但实际并不是这样。如果图形的颜色显示不是白、红、黄、绿、青、蓝、洋红或255以内的数字，而是类似255,255,255这样的颜色值，表示你用的颜色是真彩色，而不是常规的索引色，如下图所示。

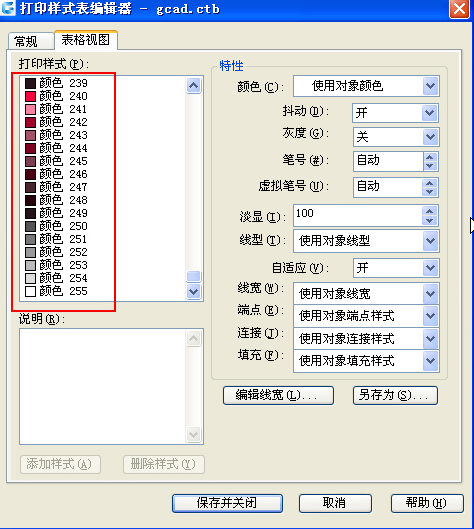

如果在打印对话框里编辑一下打印样式表，可以看到CAD的打印样式表只映射256种索引色，只有索引色的7号色（白色）会打印成黑色，如下图所示。
也就是图形颜色只有设置成索引色，在打印时才会受CTB打印样式表控制，如果设置成真彩色，CAD在打印时是不做处理的，打印时仍会按原来的颜色打印。因此，当图形颜色被设置成真彩色的白色[255,255,255]时，仍会打印成白色，因为纸张是白色的，这些线条就会看不出来。
当我们检查图层没有问题时，可以检查一下颜色是否设置成了真彩色的白色或接近白色的颜色。
CAD之所以提供真彩色，一是考虑到真彩色色彩更丰富，有些特殊图纸需要用真彩色绘制，另外，在一些黑白图纸中我们也可以在某些时候需要将图形打印成白色，例如在一个黑色填充背景上打印一个白色的符号或文字。
上面是两种明确的导致无法打印的原因，我多次遇到过类似的情况。当然，有时图层和颜色都没有问题，但还是有图形打印不出来，这就要具体情况具体分析了。有时可能跟打印设备有关系，比如说打印设备比较老，由于内存溢出图形没打印完整；有时可能跟图形本身有关系，比如有些文字因为缺少字体在打印输出成PDF时消失。
如果遇到图层和颜色都没有问题但打印不出来的时候，只能用对比的方法找出原因，比如用不同的打印设备打印，用不同的CAD软件打印，对比可以打印的图形和不能打印图形之间特性上有什么差异等等。
为什么CAD将图纸打印出来线显得特别虚？
原因可能有几种：
1、在打印时未设置打印样式表，直接按彩色打印，但打印机却是黑白的，在黑白打印机上彩色线条都被打印为灰色，尤其是黄色线条等更会变成浅灰色。需要选用黑白的打印样式表:monochrome.ctb.
2、选择了打印样式表，并自己设置了输出颜色，但将深灰色当成黑色，建议直接选择黑白的打印样式表：monochrome.ctb，然后根据自己需要设置不同颜色的输出线宽就好了。
3、虽然选择了黑白的打印样式表，但图中在设置颜色时却未设置索引色，而是使用了真彩色，打印样式表对真彩色是不起作用的，因此还按原色打印，在黑白打印机上会打印成灰色。要解决这个问题，必须将图形颜色设置为索引色。
4、图形线宽或打印样式表中输出线宽设置过小。
5、使用了设置宽度的多段线。多段线设置宽度后，打印时线宽将有多段线宽度除以打印比例，例如线宽设置为30，打印比例为1：100，打印出来的线宽就是0.3，如果线宽设置为3的话，计算出来的线宽就是0.03，CAD会针对线宽特别小的会进行特殊处理，会使用最小线宽。当使用多段线控制打印线宽时，必须要考虑打印比例，合理设置宽度。
6、本来应该是实线，但设置成了虚线。
为什么CAD图形所在图层没有设置成不打印，但图形却打印不出来？
如果检查CAD图形所在图层并没有设置成不打印，同图层上其他图形能打印，但有些图形却打印不出来。目前能想到的可能性只有一种，可以检查一下是不是下面原因：
1、选中一个没有打印出来的图形，检查图形颜色。
2、看图形颜色是否设置成了255,255,255这样的真彩色，而不是用的7号索引色。
这种情况下，图形显示为白色，打印时不会被映射为黑色，仍会打印成白色，在白纸上自然就看不到了。
当然有时会因为打印设备比较老、内存不足导致一些打印数据丢失，但这种情况不会在图面随机出现，而是可能前半部分能打印出来，后面打印不出来，但这种现象现在也很少见了。
